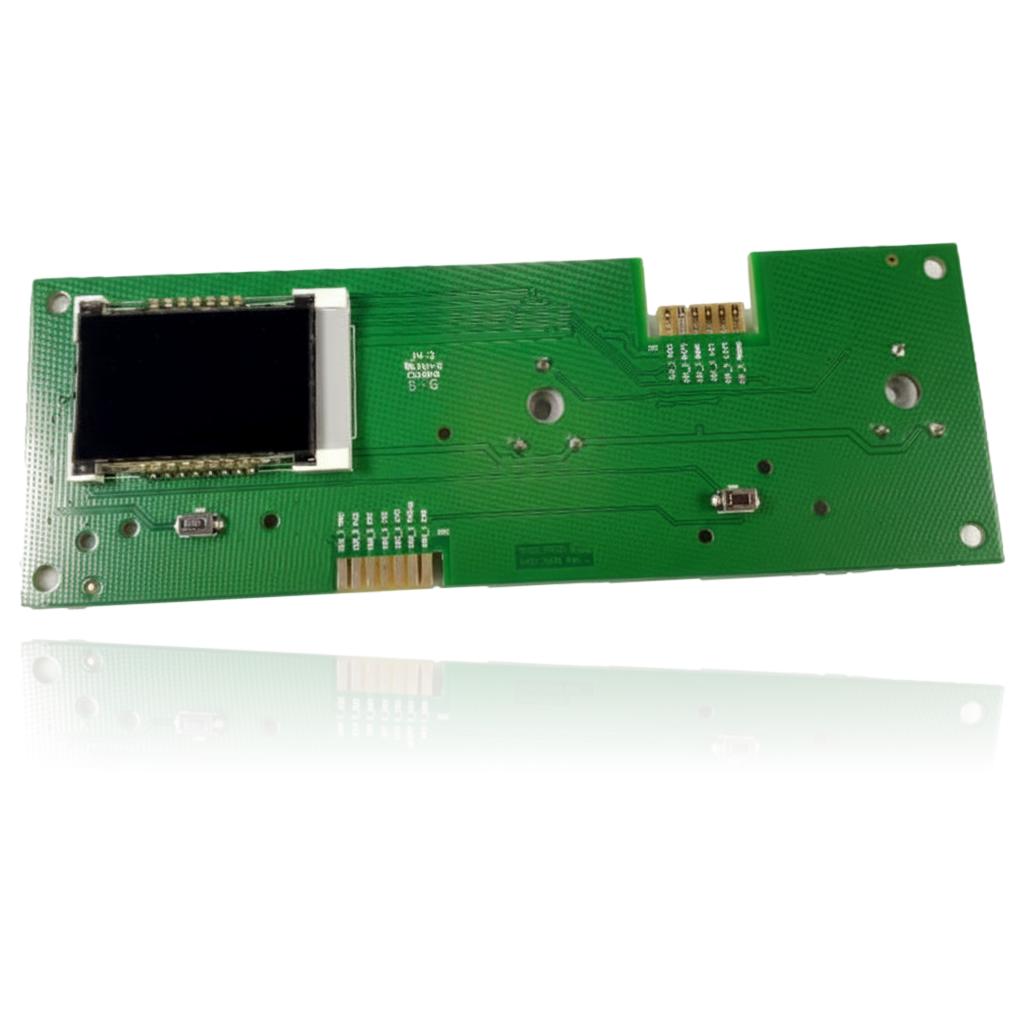

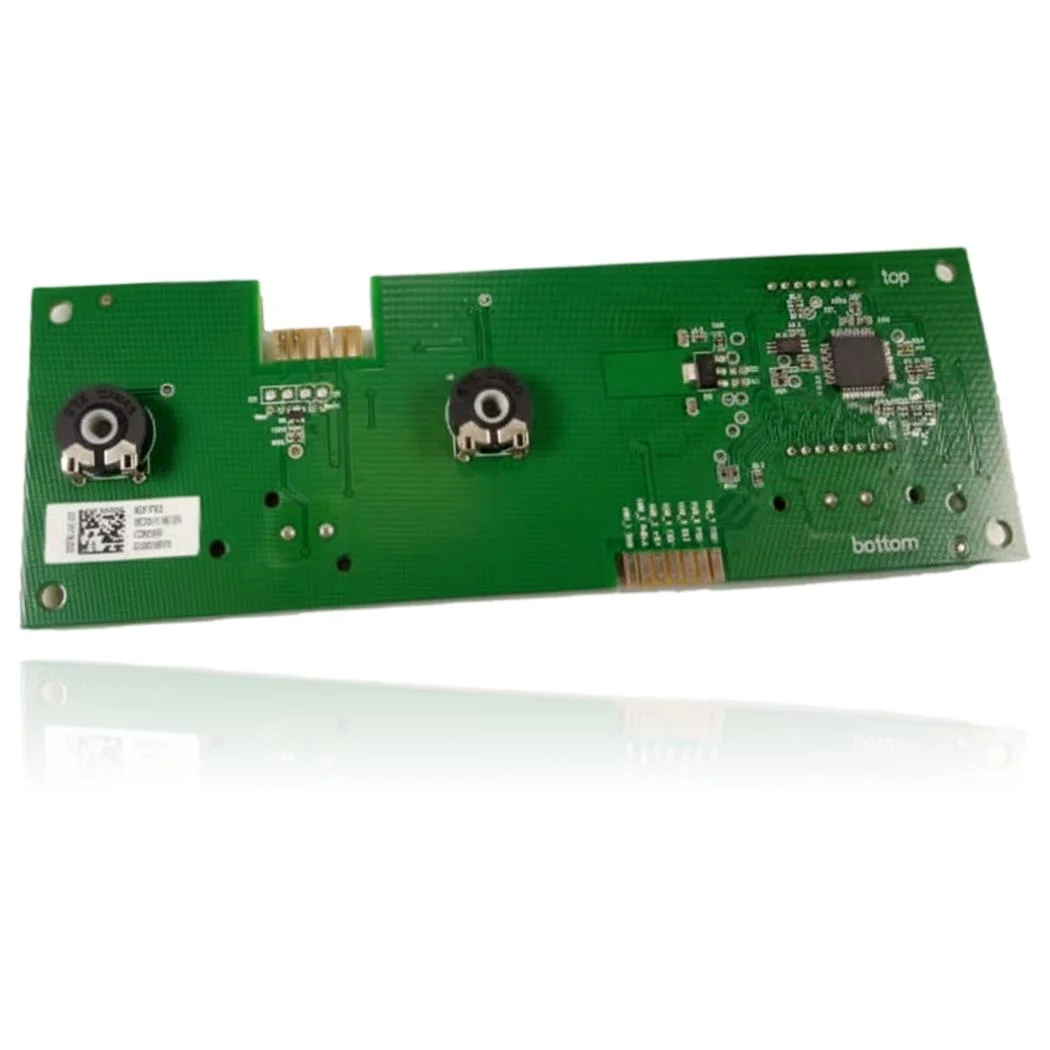

Placa Pantalla Hermann Micraplus Condens 25 A Ref. 0020195591
La Placa Pantalla Hermann Micraplus Condens 25 A Ref. 0020195591 es una placa electrónica de control que gobierna el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de forma errática, presentando síntomas como el error F.70 o problemas de comunicación entre la placa de circuitos y la interfaz de usuario. Esta pieza es compatible con los modelos Micraplus Condens 25-A y 30-A, entre otros. Se debe sustituir cuando se presentan estos fallos o se detectan anomalías en el funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Hermann compatibles con la referencia 0020195591
Placa electrónica con referencia 0020195591. Dos compatibilidades contrastadas: Micraplus Condens 25-A y Micraplus Condens 30-A.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Hermann Micraplus Condens 25-A | Micraplus Condens | Contrastada |
| Hermann Micraplus Condens 30-A | Micraplus Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020195591 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020195591; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020195591
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla no enciende, se queda completamente en negro
Causa: El módulo de pantalla no recibe corriente o señal desde la placa principal, aunque la caldera puede seguir encendida por dentro
Mira que el conector J4-3 esté bien encajado y sin pines doblados antes de cambiar la pantalla
- 02
Los dígitos o iconos aparecen y desaparecen sin motivo, o se ven a medias
Causa: Un mal contacto en el cable plano que une la pantalla con la placa principal provoca estos fallos intermitentes de imagen
Desconecta y vuelve a conectar el cable plano, y revisa que no esté doblado ni con las pistas del conector dañadas
- 03
La caldera sigue calentando con normalidad pero no se ve nada en el display
Causa: La pantalla solo gestiona la visualización, el control de la combustión lo hace la placa principal, por eso el servicio puede seguir aunque no se vea nada
Verifica si la caldera calienta pese al display apagado, eso confirma que el fallo está en la pantalla y no en el resto de la instalación
- 04
No se pueden ver ni cambiar los códigos de error ni la temperatura de consigna
Causa: Sin pantalla operativa se pierde el único canal de lectura y manejo de la caldera desde el propio aparato
Si tienes app o termostato remoto, comprueba si desde ahí sí se leen los parámetros; así aíslas el fallo en la pantalla
Códigos de error Hermann que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.70 | Código de producto no válido (DSN). | Aparece cuando se han cambiado a la vez la placa de interfaz de usuario (display) y/o la placa principal sin reajustar la identificación del dispositivo (DSN) o con resistencias de codificación de potencia incorrectas/ausentes; verifique en modo servicio la codificación/DSN y, si procede, pruebe con la pantalla original o reprograme/ajuste la codificación. |
| Connection | Sin comunicación entre la placa de circuitos impresos principal y la interfaz de usuario. | Un fallo de la placa display (0020195591), su alimentación o el mazo/conector puede cortar la comunicación con la placa principal; verifique tensiones de alimentación a la pantalla, conectores/cableado y, si es posible, sustituya temporalmente la pantalla por otra conocida para descartar la placa principal. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Hermann 0020195591
- Referencia de catálogo
- 0020195591
- Marca
- Hermann
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- conector
- J4-3
Dudas frecuentes sobre la placa electrónica 0020195591
¿Vale esta placa de pantalla para una Hermann Micraplus Condens 30-A?
¿Qué conector lleva identificado esta placa de la Micraplus Condens?
