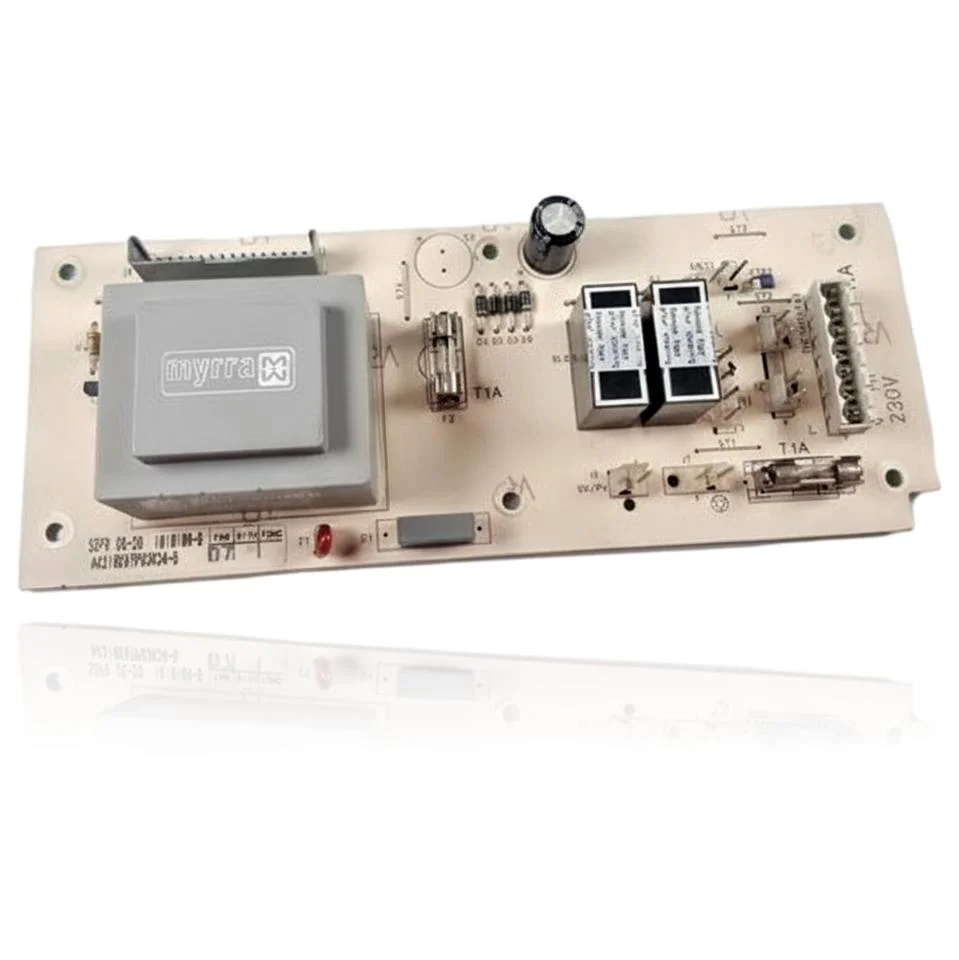

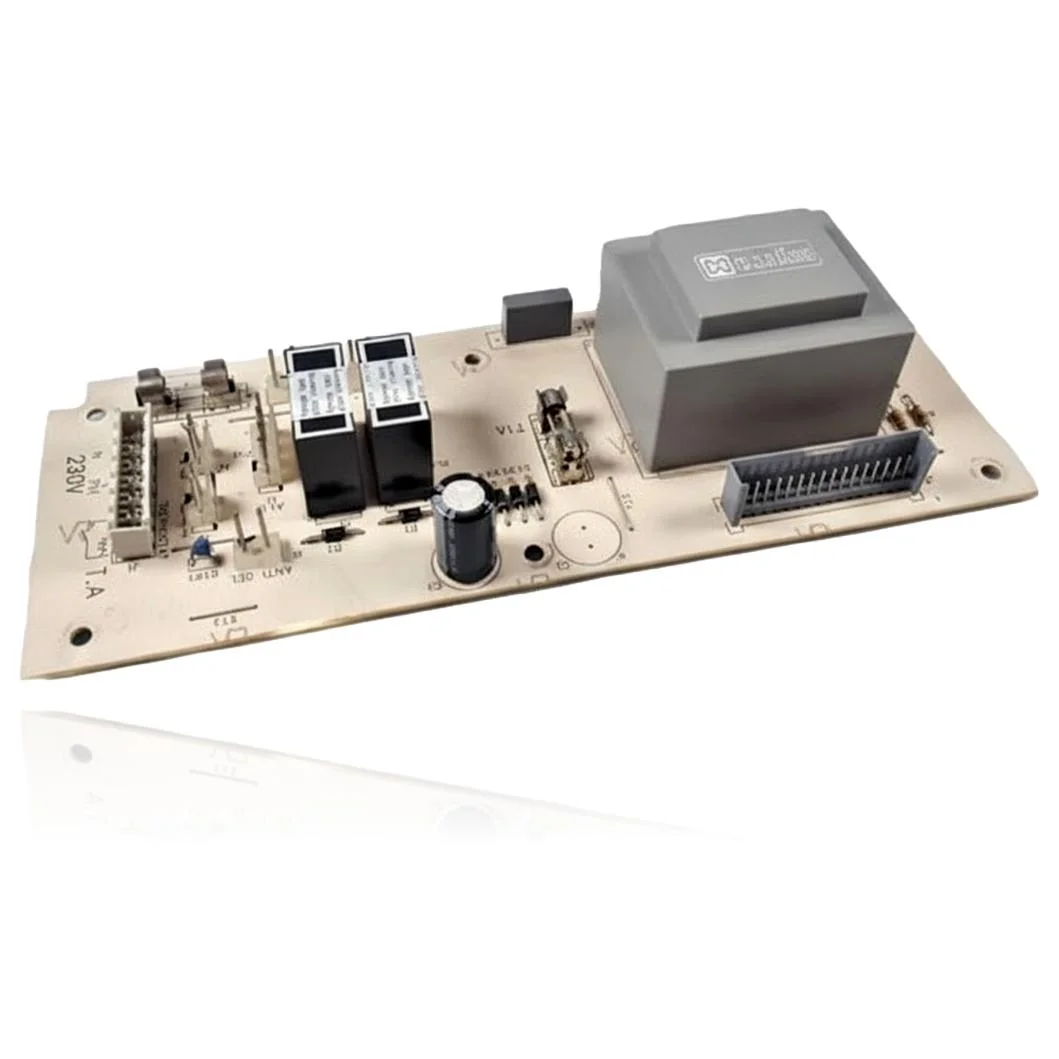

Placa Electrónica Chaffoteaux MC 23 CF / Ref. 61010100
Placa electrónica de control montada en calderas Chaffoteaux de las gamas MC 23 CF, MC 23 CFP, Nectra 2.23 CFP y Siam 2.23. Trabaja a 230V, según la serigrafia de la placa. Es la placa de control de la caldera; se cambia ante errores electrónicos, fallo de arranque o pérdida de funciones sin causa mecánica.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 61010100
Placa electrónica con referencia 61010100. Nueve compatibilidades contrastadas: MC 23 CF y MC CF 24.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux MC 23 CF | MC CF | Contrastada |
| Chaffoteaux MC CF 24 | MC CF | Contrastada |
| Chaffoteaux MC CF 28 | MC CF | Contrastada |
| Chaffoteaux MC CFP | MC CF | Contrastada |
| Chaffoteaux Siam 2.23 CF | Siam CF | Contrastada |
| Chaffoteaux Siam 2-23 E CF | Siam CF | Contrastada |
| Chaffoteaux Nectra 2.23 CF | Nectra CF | Contrastada |
| Chaffoteaux Nectra 2.23 CFP | Nectra CF | Contrastada |
| Chaffoteaux Nectra Top 2.23 CF | Nectra CF | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 61010100 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 61010100; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 61010100
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera enciende, hace el intento y se apaga a los pocos segundos
Causa: La placa no mantiene la señal de llama o de seguridad y la centralita corta la orden de encendido
Antes de cambiar la placa, comprueba que llega gas y que el electrodo o presostato cercano no está sucio, porque a veces el fallo desaparece al descartar esto
- 02
El display o los pilotos de la caldera están completamente apagados, no hay ni un led encendido
Causa: Un fallo en la etapa de alimentación de la placa deja sin corriente al resto del sistema
Verifica que llega tensión de red a la caldera y que el fusible visible en la propia placa no está fundido antes de sustituirla
- 03
El mando o el termostato no responde: cambia la temperatura pero la caldera no obedece
Causa: La placa ha perdido la comunicación con el termostato por un fallo en su circuito de control
Prueba a resetear el termostato y revisa el cableado de conexión antes de asumir que la placa es la causa
- 04
Aparecen códigos de error distintos cada pocos días, sin un patrón claro
Causa: Componentes electrónicos de la placa fallan de forma intermitente y generan lecturas erróneas de los sensores
Apunta cada código y la hora en que sale: si son siempre distintos y sin relación con el uso, apunta más a la placa que a un componente concreto
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 3 03 | Error de la placa principal. | La placa electrónica falla en su autodiagnóstico (EEPROM/microcontrolador/fuente). Verificar 230 V de entrada y tensiones bajas 5/12 V en la PCB; si persiste con periféricos desconectados, sustituir la placa. |
| 3 05 | Error de la placa principal. | Defecto interno en la placa electrónica detectado por el autodiagnóstico. Comprobar alimentación, masas y regulaciones en la PCB; si las tensiones son incorrectas o el fallo reaparece tras reset, la causa es la placa. |
| 3 06 | Error de la placa principal. | Anomalía interna de la placa (componentes/reguladores). Medir 5 V/12 V, revisar conectores BUS/IDC y aislar cargas; si con mínimo cableado mantiene el error, la PCB está averiada. |
| 3 07 | Error de la placa principal. | Fallo hardware persistente de la placa de control. Verificar tensiones, fusibles, pistas/relés y rehacer pruebas con periféricos desconectados; si no desaparece, sustitución de la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 61010100
- Referencia de catálogo
- 61010100
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- tensión de alimentación
- 230V
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Chaffoteaux Nectra Top 2.23 CF (PDF)Documento © Chaffoteaux, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 61010100
¿A qué tensión trabaja esta placa electrónica de la Chaffoteaux MC 23 CF?
¿Vale esta placa para una Chaffoteaux Siam 2.23?
¿Ante qué averías hay que revisar esta placa de control de la MC 23 CFP?
