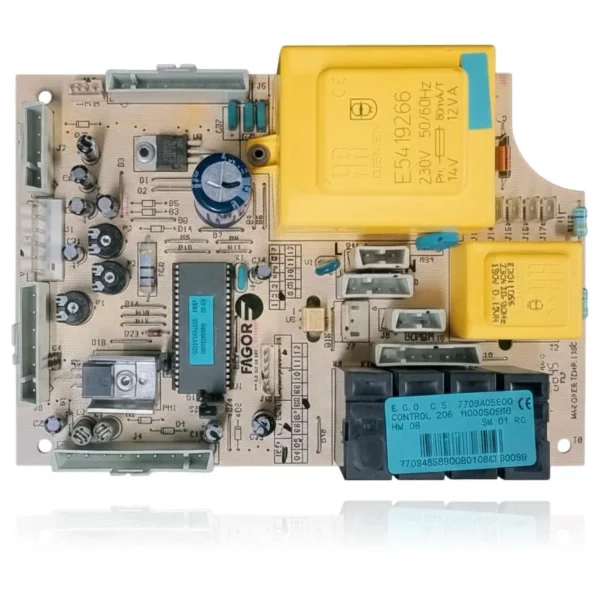

Placa Electrónica Control Fagor FA23E Ecomini Ref. N03G009M8
La placa electrónica de control gobierna el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, la caldera puede no arrancar, bloquearse o comportarse de forma errática. Esta pieza, identificada como Fagor FA23E Ecomini con referencia N03G009M8, es compatible con modelos como FE-24E/1 N, CA24E N, y FA23E B, entre otros. Cuando se observa un error como el F5, es necesario sustituirla para restablecer el funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Fagor compatibles con la referencia N03G009M8
Placa electrónica con referencia N03G009M8. 12 compatibilidades contrastadas: FE-24E/1 N y FE-24E/1 B.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Fagor FE-24E/1 N | FE24E | Contrastada |
| Fagor FE-24E/1 B | FE24E | Contrastada |
| Fagor FE-24E H/1 N | FE24E | Contrastada |
| Fagor FE24EC/1 B | FE24E | Contrastada |
| Fagor FE24EC/1 N | FE24E | Contrastada |
| Fagor CA24E B | CA24E | Contrastada |
| Fagor CA24E N | CA24E | Contrastada |
| Fagor FA23E B | FA23E | Contrastada |
| Fagor FA23E N | FA23E | Contrastada |
| Fagor FE27E/1 B | FE27E | Contrastada |
| Fagor FE27E/1 N | FE27E | Contrastada |
| Fagor FE27ECN/1 N | FE27E | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. N03G009M8 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo N03G009M8; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica N03G009M8
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende o se queda sin control electrónico
Causa: La placa no gestiona el arranque y las seguridades, por lo que la caldera no responde a la demanda de calor.
Mira que llega corriente a la placa antes de descartarla: un fallo de alimentación previo puede hacer que parezca que la placa está muerta.
- 02
Un relé no conmuta y algún componente (bomba, válvula, encendido) no se activa
Causa: Los relés de la placa permiten que la corriente llegue a la bomba, válvula de gas o transformador de encendido; si uno se queda pegado o no cierra, ese componente no recibe corriente aunque esté en buen estado.
Con la caldera en demanda, escucha si el relé hace clic al activarse: si no lo hace, el fallo está en la placa y no en el componente que no arranca.
- 03
El fusible del control (80mA/T) se funde
Causa: El fusible protege el circuito de control y se funde cuando hay un cortocircuito o una sobrecarga en algún componente conectado a la placa, no siempre por un fallo de la propia placa.
Sustituye solo el fusible y comprueba si se funde de nuevo al instante: si salta de inmediato, el problema es un cortocircuito en otro componente, no en la placa.
Códigos de error Fagor que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F5 | Fallo de la placa de control: avería interna del circuito electrónico que provoca el bloqueo de la caldera. | Es el código que la gama FE-24E muestra cuando la propia placa electrónica falla internamente. Verificar tras descartar alimentación correcta y conexiones: si el F5 persiste con cableado y sondas correctos, la placa (N03G009M8) es la causa y procede sustituirla. |
| F10 | Fallo en el control o el cierre de la valvula de gas; no se puede desbloquear. | Las fuentes documentan que el origen puede ser el circuito de control (la placa) O la propia valvula de gas. Verificar midiendo la senal/alimentacion que la placa envia a la valvula: si la placa no gobierna correctamente la valvula (senal ausente o incorrecta con valvula sana), la placa N03G009M8 es la causa. Causa compartida, no exclusiva de la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Fagor N03G009M8
- Referencia de catálogo
- N03G009M8
- Marca
- Fagor
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 6 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código relé principal
- E5419266, 230V 50/60Hz, 14V 12VA, fusible 80mA/T
- Código relé pequeño
- E3011066, 230V 50/60Hz, 150V 0.15VA
- Referencia de placa (Fagor)
- N03G009M8 - línea Ecomini / Fagor FA23E
- Código bloque de relés / referencia
- CONTROL 206 N03G009M8
- Código de barras
- 7709405000081080900099
Dudas frecuentes sobre la placa electrónica N03G009M8
¿La placa electrónica de control Fagor Ref. N03G009M8 es compatible con la gama FE24E?
¿Qué relés lleva montados la placa Ref. N03G009M8?
¿Cuándo es necesario cambiar la placa de control N03G009M8?
¿Cómo puedo identificar la placa N03G009M8 además de la referencia?
¿Cuántos modelos son compatibles con la placa Ref. N03G009M8?
¿Qué códigos de error están documentados para esta placa?
