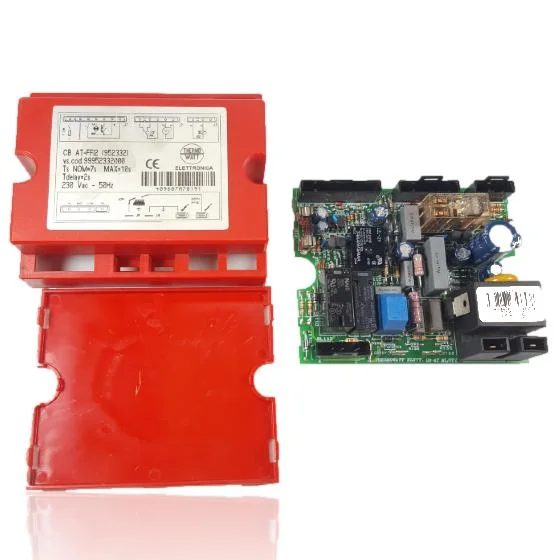

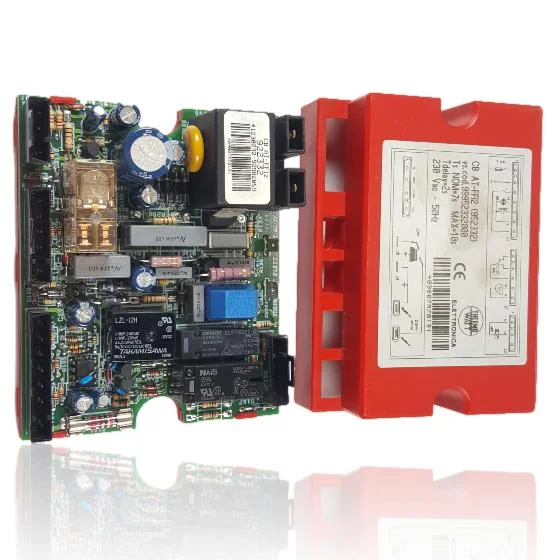

Placa Electrónica De Encendido Ariston Basic 23 MFFI - Thermowatt CB AT-FFI2 - Ref. 952332
Placa electrónica de encendido de calderas Ariston Basic, Edy y SC MFFI/MCSI, fabricada por Thermowatt, modelo CB AT-FFI2. Controla los tiempos de seguridad del encendido (nominal 7 s, máximo 10 s) y el retardo de 2 s, alimentada a 230 Vac - 50Hz. Se cambia cuando la caldera no enciende o se bloquea en el arranque.
IVA incluido
Consultar por WhatsAppCalderas Ariston compatibles con la referencia 952332
Placa electrónica con referencia 952332. Cinco compatibilidades contrastadas: Basic 23 MFFI y Edy 23 MFFI.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Ariston Basic 23 MFFI | Basic 23 MFFI | Contrastada |
| Ariston Edy 23 MFFI | Edy 23 MFFI | Contrastada |
| Ariston New Edy 23 MFFI | Edy 23 MFFI | Contrastada |
| Ariston SC 23 MCSI | SC 23 MCSI | Contrastada |
| Ariston New SC 23 MCSI | SC 23 MCSI | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 952332 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 952332; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 952332
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender pero se bloquea a los pocos segundos
Causa: La placa controla los tiempos de seguridad del encendido; si no detecta la señal correcta a tiempo, corta el intento y bloquea la caldera
Mira que el electrodo de encendido produce chispa visible y está limpio antes de dar la placa por averiada
- 02
El quemador no llega a recibir la orden de encendido
Causa: La placa manda la señal al electrodo y a la válvula de gas en el momento justo del arranque
Verifica que llega corriente a la placa y que ningún termostato o sonda de seguridad está cortando el circuito antes de sustituirla
- 03
La caldera se bloquea de forma repetida cada vez que intenta arrancar
Causa: Si el tiempo de seguridad se supera sin confirmar la llama, la placa corta el ciclo por seguridad
Revisa el suministro y la presión de gas antes de cambiar la placa: una falta de gas provoca el mismo bloqueo
- 04
No hay ninguna reacción de la placa al dar la orden de encendido
Causa: Si la placa no recibe o no procesa correctamente su alimentación, no genera ninguna secuencia de encendido
Mide con un multímetro que llegan 230V a la placa antes de sustituirla
Códigos de error Ariston que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| E | Fallo de detección de llama (Total Check System). | Avería del circuito de detección de llama integrado en la PCB de encendido (A09 en esquemas; relé de encendido U en la PCB). Verificar chispa y cableado/electrodos y medir señal de ionización; si todo es correcto, la propia PCB de encendido está dañada y provoca el código E. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Ariston 952332
- Referencia de catálogo
- 952332
- Marca
- Ariston
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días

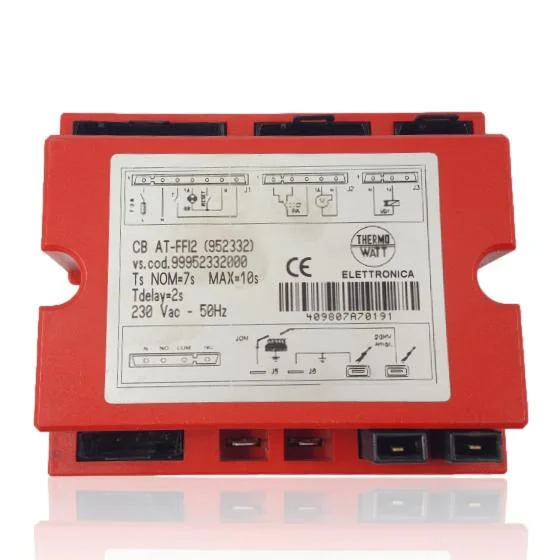

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Tiempo de seguridad nominal
- Ts NOM = 7 s
- Tiempo de seguridad máximo
- Ts MAX = 10 s
- Tiempo de retardo
- Tdelay = 2 s
- Tensión de alimentación
- 230 Vac - 50Hz
- Marcado
- CE
Dudas frecuentes sobre la placa electrónica 952332
¿Esta placa de encendido sirve para la Ariston Edy 23 MFFI en su versión NG?
¿Qué fabricante hace la placa CB AT-FFI2 de la Basic 23 MFFI?
¿Qué avería resuelve cambiar esta placa en una Ariston SC 23 MCSI?
¿A qué tensión trabaja la placa CB AT-FFI2?
¿Qué tiempos de seguridad controla esta placa en la Basic 23 MFFI GPL?
