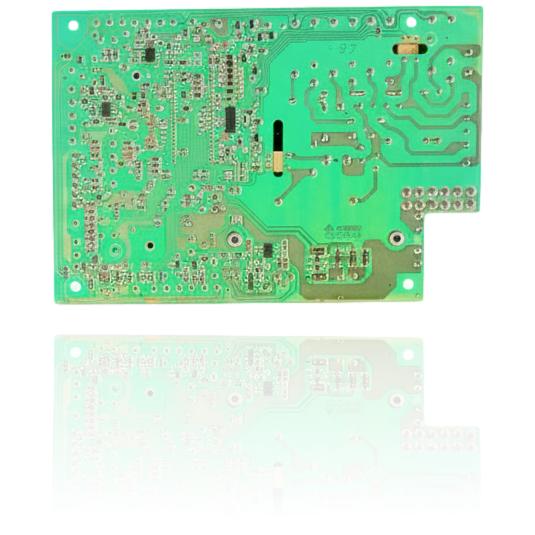

Placa Electrónica Fagor FEB20E1N Ref. MU0870700
La placa electrónica de control Fagor FEB20E1N gobierna el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera no arranca, se bloquea o presenta un comportamiento errático, pudiendo mostrar los códigos de error F5 o F10. Esta pieza es compatible con varios modelos de calderas, incluyendo Fagor Ecoplus FEB 20 E, Ecocompact FE 20 E, FA 20 E, entre otras. Se recomienda sustituirla cuando se detecten los síntomas mencionados o los códigos de error relacionados.
IVA incluido
Consultar por WhatsAppCalderas Fagor compatibles con la referencia MU0870700
Placa electrónica con referencia MU0870700. 23 compatibilidades contrastadas: FEB 20 E/1 N y FEB20E H/1 N.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Fagor FEB 20 E/1 N | Fagor Ecoplus FEB 20 E | Contrastada |
| Fagor FEB20E H/1 N | Fagor Ecoplus FEB 20 E | Contrastada |
| Fagor FEB20EF/1 N | Fagor Ecoplus FEB 20 E | Contrastada |
| Fagor FEB20EF/1 GLP | Fagor Ecoplus FEB 20 E | Contrastada |
| Fagor FEB 20 | Fagor Ecoplus FEB 20 E | Contrastada |
| Fagor FE20E/2 N | Fagor Ecocompact FE 20 E | Contrastada |
| Fagor FE20E/2 B | Fagor Ecocompact FE 20 E | Contrastada |
| Fagor FE20EF/2 N | Fagor Ecocompact FE 20 E | Contrastada |
| Fagor FE20EF/2 GLP | Fagor Ecocompact FE 20 E | Contrastada |
| Fagor FA20E2 H N | Fagor FA 20 E | Contrastada |
| Fagor FA20E2F/1 N | Fagor FA 20 E | Contrastada |
| Fagor FA20E2F/1 GLP | Fagor FA 20 E | Contrastada |
| Fagor FA20EV2/1 N | Fagor FA 20 E | Contrastada |
| Fagor FA20ET2/1 N | Fagor FA 20 E | Contrastada |
| Fagor FEE20/2 N | Fagor FEE 20 | Contrastada |
| Fagor FEE20/2 B | Fagor FEE 20 | Contrastada |
| Fagor FEE20 | Fagor FEE 20 | Contrastada |
| Fagor CA 20 E | Fagor CA 20 E | Contrastada |
| Fagor CE 20 E-1 | Fagor CA 20 E | Contrastada |
| Fagor FES28AE/1 N | Fagor FES 28 AE | Contrastada |
| Fagor FES28AE/1 B | Fagor FES 28 AE | Contrastada |
| Fagor FE28E/1 B | Fagor FE/FEE 28 | Contrastada |
| Fagor FEE28/1 B | Fagor FE/FEE 28 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. MU0870700 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo MU0870700; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica MU0870700
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no da ninguna señal de vida: ni luces, ni pantalla, ni ruido al encender.
Causa: La placa no reparte corriente a los circuitos de control, normalmente por un fusible fundido o una avería interna.
Antes de cambiar la placa, mira el estado del fusible del transformador y mide si llega corriente a la entrada.
- 02
El display parpadea con un código de avería distinto cada vez, sin cambios en la instalación.
Causa: La electrónica de la placa falla y genera errores erráticos aunque los sensores estén bien.
Anota los códigos que aparecen durante unos días; si cambian sin motivo aparente, sospecha de la placa y no del sensor indicado.
- 03
La caldera enciende, funciona un rato y se apaga sola sin errores visibles en el display.
Causa: Un fallo intermitente en la placa interrumpe la secuencia de control de forma aleatoria.
Resetea la caldera y anota cuánto tarda en apagarse; si el tiempo es siempre distinto, conviene descartar antes los sensores de temperatura.
- 04
El agua caliente o la calefacción no responden aunque subas la temperatura desde el mando.
Causa: La placa no transmite la demanda del termostato a la etapa de encendido.
Prueba a forzar el encendido manual desde el panel de la caldera para comprobar si reacciona sin el mando.
Códigos de error Fagor que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F5 | Fallo de la placa de control: avería interna del circuito electrónico que bloquea la caldera. | Es el código que apunta directamente a ESTA pieza (la placa principal MU0870700): se dispara cuando la electrónica/protecciones de software de la placa detectan un fallo interno propio. Verificar sustituyendo o revisando la placa de control tras descartar alimentación; si persiste tras reset (interruptor a O y de nuevo a posición), la placa es la causa. |
| F10 | Fallo en el control o cierre de la válvula de gas (la caldera se bloquea y no se puede desbloquear). | La documentación Fagor es explícita en que puede ser "un fallo del circuito de control o de la válvula de gas", por lo que la placa MU0870700 (etapa de control/modulación de la válvula) es una causa documentada, no solo la válvula. Verificar midiendo la señal de modulación que entrega la placa a la válvula; si la válvula y su cableado están correctos, el origen es la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Fagor MU0870700
- Referencia de catálogo
- MU0870700
- Marca
- Fagor
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días

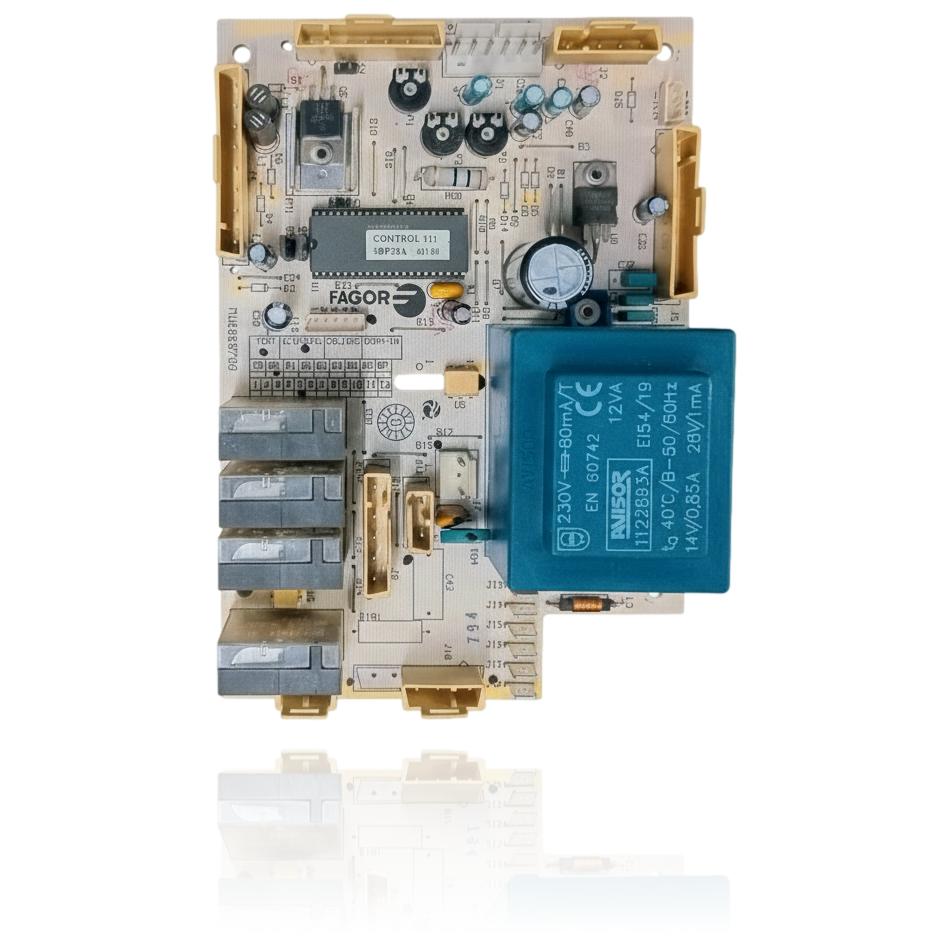

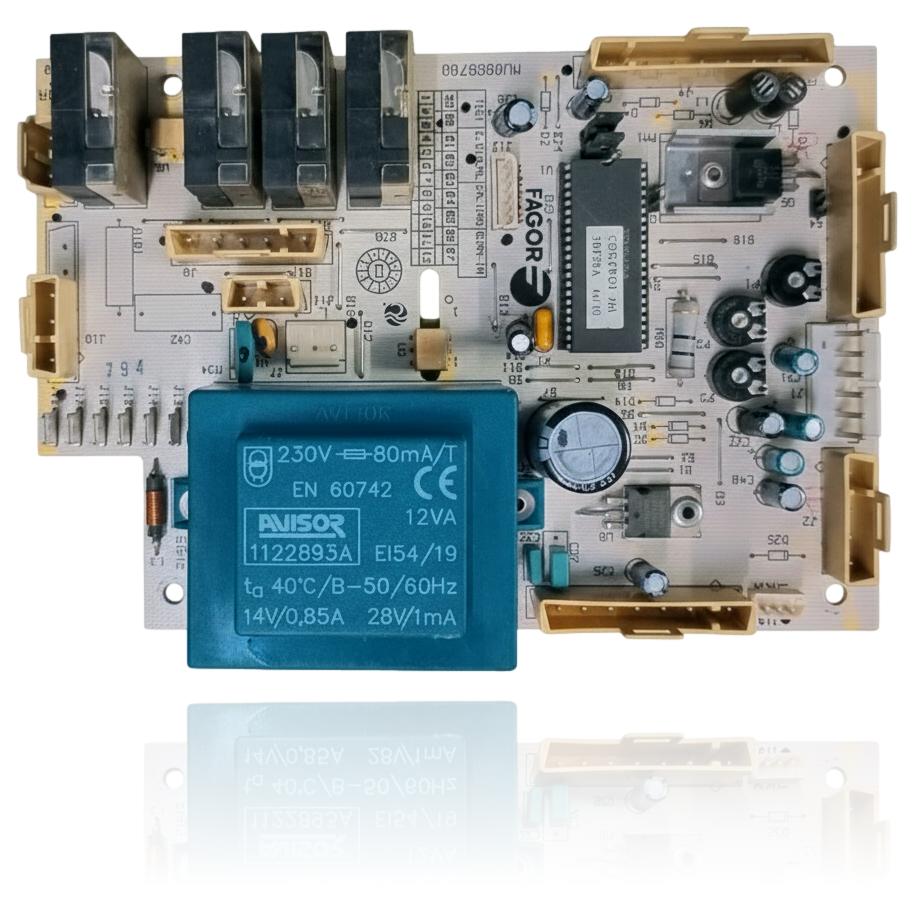

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Marca del transformador
- AVISOR
- Código del transformador
- 1122893A
- Potencia del transformador
- 12VA
- Primario del transformador
- 230V, fusible 80mA T (lento)
- Secundarios del transformador
- 14V/0,85A y 28V/1mA
- Normativa del transformador
- EN 60742
- Núcleo del transformador
- EI54/19
- Temperatura de trabajo del transformador
- ta 40°C / clase B, 50/60Hz
Dudas frecuentes sobre la placa electrónica MU0870700
¿Qué transformador lleva la placa de la Fagor FEB20E1N?
¿Esta placa vale para una caldera Fagor FA20E2N?
¿Cuándo hay que sustituir esta placa en una caldera Fagor FEB20E1N?
