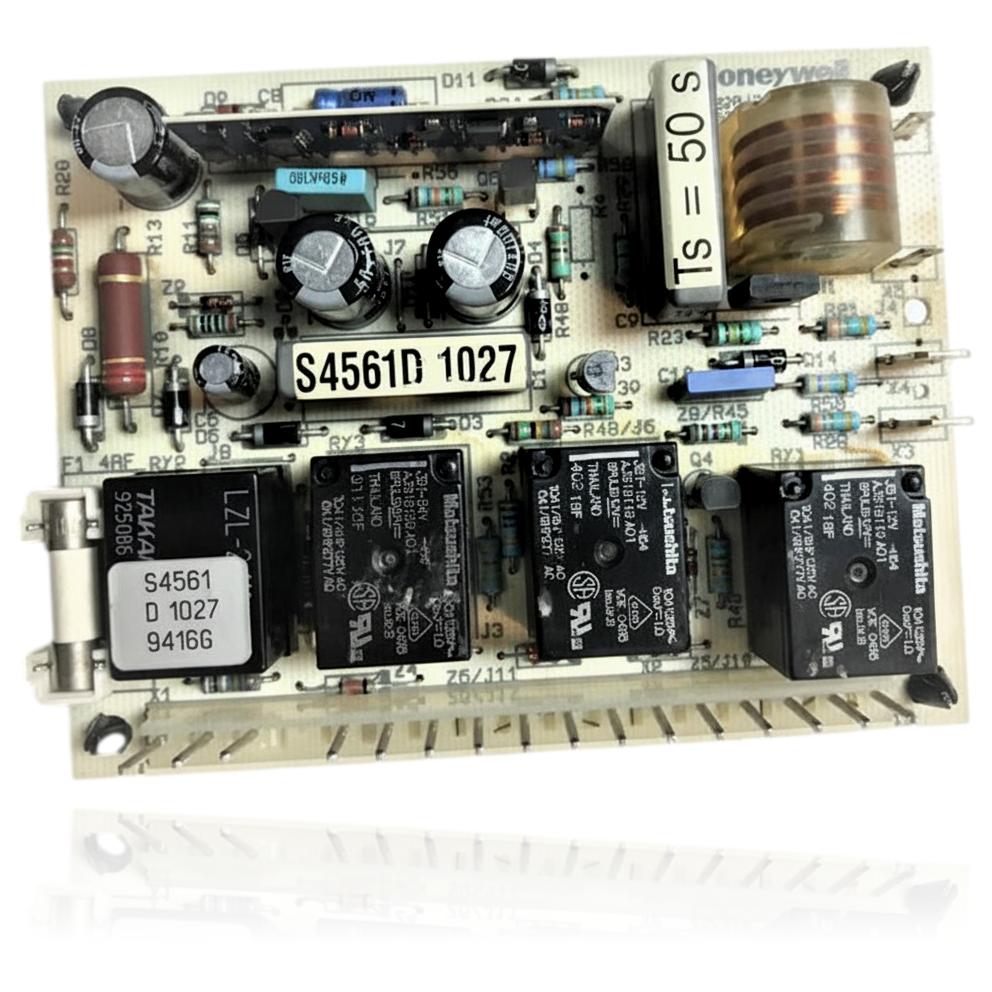

Placa Electrónica Honeywell S4561D Neckar Novastar New 24AE 31
La placa electrónica Honeywell S4561D de la caldera Neckar Novastar New 24AE 31 controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o funcionar de manera errática. El usuario puede notar que la tecla de rearme parpadea a 0,5 Hz junto con un LED que indica 75 °C, lo que significa que se detecta señal de ionización pero no se enciende el quemador, o que parpadea a 4 Hz, indicando una avería de control o seguridad. Esta placa se monta en varias calderas de las gamas Junkers Euroline ZW, ZS y NW24, entre otras. Se recomienda sustituirla si presenta esos síntomas de fallo.
IVA incluido
Consultar por WhatsAppCalderas Neckar compatibles con la referencia 87083002120
Placa electrónica con referencia 87083002120. 22 compatibilidades contrastadas: ZW23-1AE23 y ZW23-1AE31.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Neckar ZW23-1AE23 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW23-1AE31 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW23-1KE23 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW23-1KE31 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW24-1ELH AE23 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW24-1ELH AE31 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW28-1LHKE23 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW28-1LHKE31 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW30-1LHAE23 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZW30-1LHAE31 | Junkers Euroline ZW (mixta) | Contrastada |
| Neckar ZS23-1AE23 | Junkers Euroline ZS (solo calefaccion) | Contrastada |
| Neckar ZS23-1AE31 | Junkers Euroline ZS (solo calefaccion) | Contrastada |
| Neckar ZS23-1KE23 | Junkers Euroline ZS (solo calefaccion) | Contrastada |
| Neckar ZS23-1KE31 | Junkers Euroline ZS (solo calefaccion) | Contrastada |
| Neckar NW24-1LHAE23 | Junkers Euroline NW24 | Contrastada |
| Neckar NW24-1LHAE31 | Junkers Euroline NW24 | Contrastada |
| Neckar NW24-1LHKE23 | Junkers Euroline NW24 | Contrastada |
| Neckar NW24-1LHKE31 | Junkers Euroline NW24 | Contrastada |
| Neckar NW24/28-1LHKE23 | Junkers Euroline NW24 | Contrastada |
| Neckar NW24/28-1LHKE31 | Junkers Euroline NW24 | Contrastada |
| Neckar NW24/30-1LHAE23 | Junkers Euroline NW24 | Contrastada |
| Neckar NW24/30-1LHAE31 | Junkers Euroline NW24 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 87083002120 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 87083002120; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 87083002120
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no arranca ni da ninguna señal, está completamente apagada.
Causa: La placa no recibe o distribuye la alimentación al resto del sistema.
Mide con el multímetro que la placa recibe 230V y verifica que el fusible interno no esté fundido.
- 02
El quemador intenta encender, pasan unos segundos y la caldera se bloquea por seguridad.
Causa: La placa tiene un tiempo de seguridad para detectar llama; si no la detecta a tiempo, corta el gas.
Revisa el electrodo de detección de llama y su cableado; si están sucios o mal posicionados, pueden causar el mismo síntoma sin que la placa esté fallando.
- 03
Los testigos de la placa parpadean con un código que no coincide con ninguno del manual, o parpadean sin parar.
Causa: Esto indica un fallo en el microprocesador de control, que emite una señal que no coincide con los códigos normales.
Cuenta los parpadeos con calma y compáralos con la tabla de códigos del fabricante antes de considerar que la placa está defectuosa.
- 04
La caldera no responde a los cambios de temperatura desde el termostato, aunque este funciona bien.
Causa: La comunicación entre la placa y el termostato ha dejado de funcionar.
Prueba a puentear la demanda en los bornes de la placa; si arranca así, el fallo es del termostato o su cableado.
Códigos de error Neckar que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| Tecla de rearme parpadea 0,5 Hz + LED 75 °C | En el encendido: se detecta señal de ionización pero no llega a encenderse el quemador. | El circuito impreso (placa 87083002120) puede fallar en la vía de detección/ionización o estar húmedo, provocando falsa llama o falta de chispa; verificar microamperaje de ionización, cableado y humedad/oxidación en la placa antes de sustituirla. |
| Tecla de rearme parpadea 4 Hz (cuatro veces por segundo) | Avería de control/seguridad (codificador/sensores) que incluye posible defecto del circuito impreso. | Fallo de la placa electrónica (Eurotronic/PCB) en gestión de entradas/alimentaciones; comprobar tensiones en ST2 (L–N/LR–N), fusibles F1/F2 y 5 V a sensores. Si todo es correcto y persiste el síntoma, sustituir la 87083002120. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Neckar 87083002120
- Referencia de catálogo
- 87083002120
- Marca
- Neckar
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de componente (Honeywell)
- S4561D
- Tiempo de seguridad (Ts)
- 50 s
- Código de lote
- 1027
- El número 1027 impreso junto al código parece ser un código de lote o de semana/año de fabricación, no la referencia de venta.
Dudas frecuentes sobre la placa electrónica 87083002120
¿Quién fabrica la placa electrónica S4561D de la Neckar Novastar New 24AE 31?
¿Qué significa el número 1027 que lleva la placa Honeywell S4561D?
¿Esta placa es compatible con la caldera Junkers ZW28-1LHKE23?
¿Cuántos modelos son compatibles con la placa S4561D?
¿Qué tiempo de seguridad marca la serigrafía de la placa S4561D?
¿Cuál es la referencia de la placa electrónica Honeywell para la Neckar Novastar New 24AE 31?
