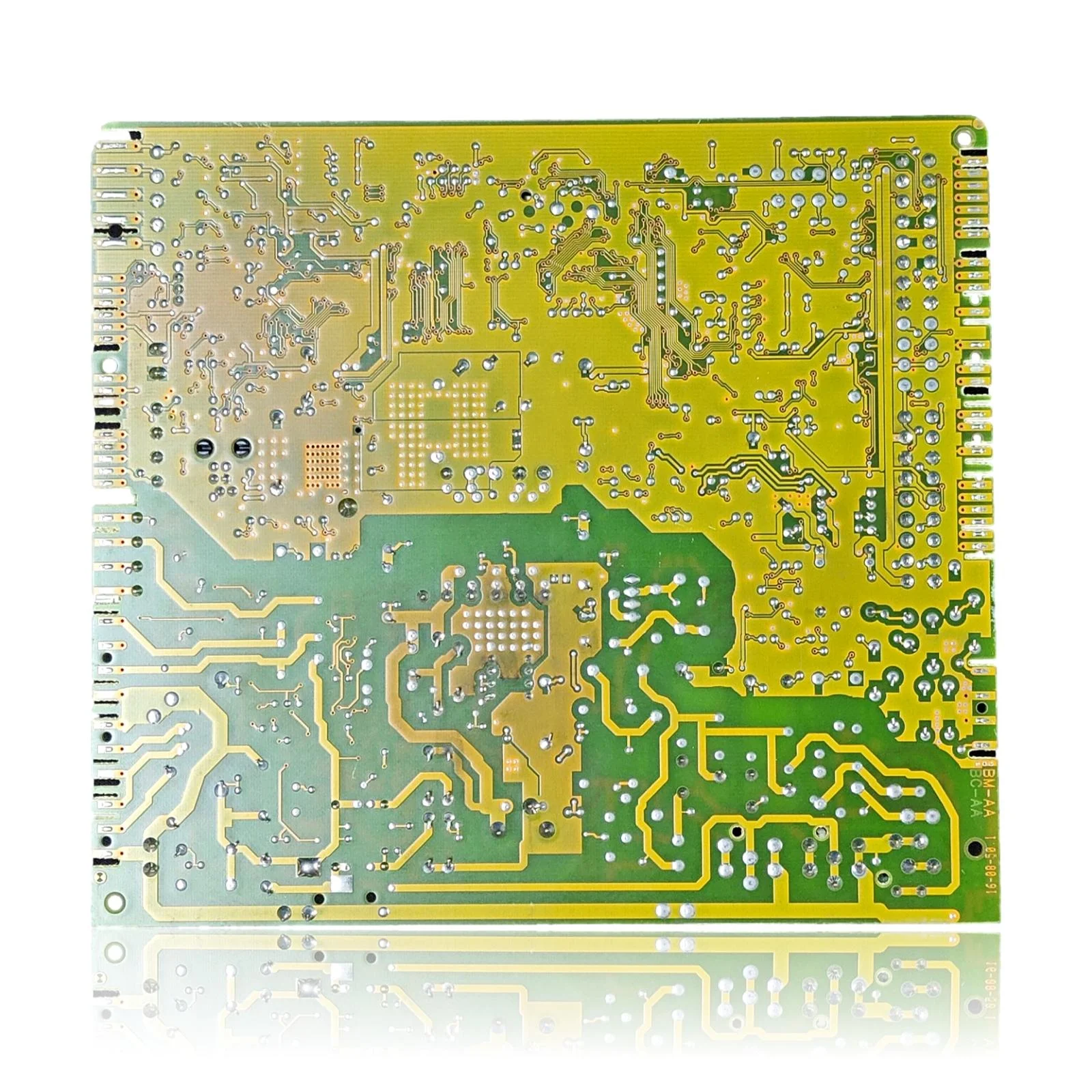

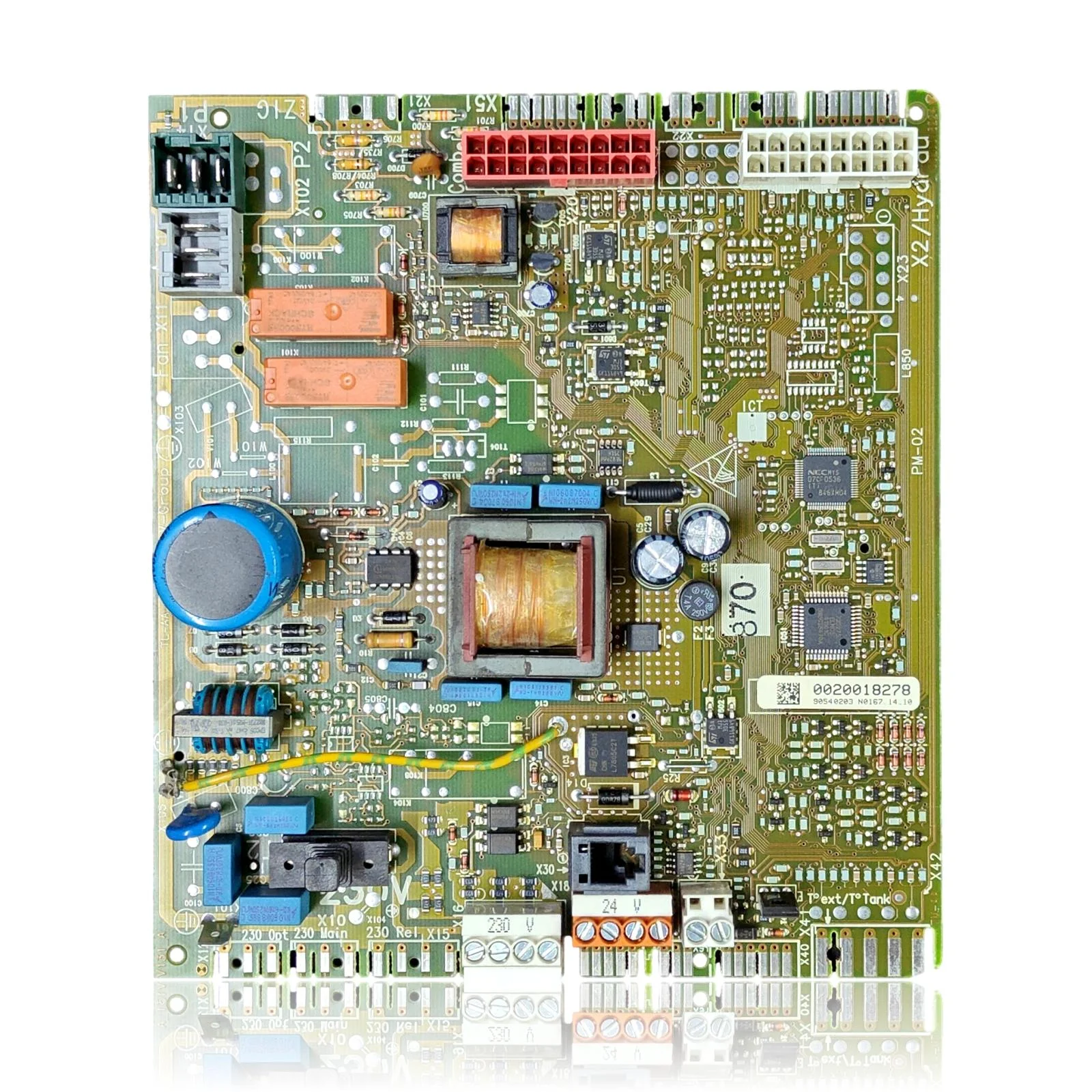

La Placa Electrónica Principal es el cerebro de su caldera Saunier Duval THEMAFAST CONDENS F30, una pieza fundamental que gestiona y coordina todas las funciones vitales del equipo, desde el encendido hasta la regulación de la temperatura y la seguridad. Su función principal es procesar la información de los sensores y termostatos para asegurar que la caldera opere de manera eficiente y segura, proporcionando calefacción y Agua Caliente Sanitaria (ACS) de forma fiable. Cuando esta placa falla, el funcionamiento de toda la caldera se ve comprometido, lo que se traduce en la interrupción del servicio y la aparición de molestos códigos de error. Es la responsable de interpretar las señales y enviar las órdenes correctas a componentes clave como el ventilador, la bomba de circulación y la válvula de gas. Por lo tanto, un correcto diagnóstico y reemplazo de esta pieza es crucial para restaurar la operatividad completa de su sistema de calefacción.
Esta placa es un componente de alta tecnología diseñado específicamente para las calderas de condensación de Saunier Duval, garantizando una comunicación fluida entre todos los elementos electrónicos y mecánicos. Su importancia radica en que un fallo en ella puede simular problemas en otros componentes, llevando a diagnósticos erróneos. Al ser el centro de control, su buen estado es sinónimo de un rendimiento óptimo y un consumo energético controlado. Si su caldera presenta un comportamiento errático o se niega a arrancar, la placa electrónica es uno de los primeros elementos a considerar para una solución efectiva y duradera.
Compatibilidades
Esta placa electrónica, con referencia de fabricante 0020204482, está diseñada para ser el repuesto exacto en una amplia gama de modelos de calderas Saunier Duval. Es fundamental verificar que el modelo de su caldera se encuentra en la siguiente lista para asegurar una compatibilidad perfecta y un funcionamiento sin problemas tras la instalación:
- Thema Condens AS 30-A
- Themafast Condens F 30
- Themafast Condens F 30 E
- Themafast Condens F 30 H
- Condens F25
- Condens F30
- F AS 25
- F AS30
- Semia F25
- SEMIA COND F25
- Thema F AS 25
- Thema F AS 30
- Thema F25
- THE COND F AS25
- THE COND F AS30
- THE COND 25-A
- THEMA COND F25
- THEMACONDENSF24
- THEMAF COND F25
- THEMAF COND F30
Aunque Saunier Duval y Hermann comparten algunas piezas, no se ha verificado una referencia cruzada directa para esta placa. Se recomienda encarecidamente utilizar la referencia original para garantizar la máxima fiabilidad.
Códigos de Error Asociados
Uno de los indicadores más claros de un fallo en la placa electrónica es la aparición de códigos de error específicos en el display de su caldera. Estar familiarizado con estos códigos le ayudará a diagnosticar el problema de forma precisa y a buscar la solución adecuada. El error más directamente asociado al fallo de esta placa es:
- F13: Este código indica un fallo en la tarjeta o placa electrónica principal. Es la señal más directa de que el componente interno ha dejado de funcionar correctamente y requiere un reemplazo.
Además del F13, un fallo en la placa puede manifestarse a través de otros errores que, aunque parezcan relacionados con otros componentes, son causados por la incapacidad de la placa para gestionarlos o interpretarlos correctamente. Estos incluyen:
- F01: Error genérico de encendido. La placa no logra iniciar el ciclo de combustión.
- Fallos en sensores NTC: La placa es la encargada de gestionar las señales de los sensores de temperatura. Un fallo en la placa puede provocar que los errores de los sensores NTC (que miden la temperatura del agua) se muestren de forma errática o incorrecta.
Síntomas de Fallo
Detectar un fallo en la placa electrónica no siempre es tan sencillo como ver un código de error. A menudo, los síntomas son intermitentes o se confunden con problemas de otros componentes. Preste atención a las siguientes señales que indican que su placa electrónica podría estar fallando:
- La caldera no enciende o se apaga de forma inesperada: El síntoma más común es la pérdida total de funcionalidad o apagados repentinos sin razón aparente.
- Funcionamiento intermitente o errático: La caldera arranca y se detiene constantemente, o la temperatura del agua y la calefacción no se mantiene estable.
- Códigos de error persistentes: La aparición repetida de códigos de error (como el F13) que no se resuelven con un simple reinicio o que no están relacionados con otros componentes evidentes.
- Fallo solo en modo Agua Caliente Sanitaria (ACS): En ocasiones, la placa puede fallar en la gestión de un circuito específico, como el de ACS, mientras que la calefacción parece funcionar, o viceversa.
Consejos de Instalación
La sustitución de una placa electrónica es un procedimiento delicado que debe ser realizado con la máxima precaución para evitar daños al nuevo componente y garantizar la seguridad. Aunque la instalación debe ser llevada a cabo por un técnico autorizado, es útil conocer las siguientes recomendaciones:
- Verificación previa: Antes de proceder al reemplazo, el técnico debe verificar que el problema no sea un falso contacto o un cableado defectuoso. A veces, una simple limpieza de los contactos con un alfiler puede solucionar problemas menores.
- Desconexión de componentes: Se recomienda desconectar todas las conexiones de la placa antigua, excepto la de 230V, y luego resetear la caldera. Posteriormente, se deben conectar los componentes uno a uno para aislar cualquier posible fallo externo que pudiera dañar la nueva placa.
- Electricidad Estática: Los componentes electrónicos son muy sensibles. El técnico debe tomar precauciones para descargar la electricidad estática antes de manipular la placa.
Información Técnica
La placa electrónica que está considerando es un repuesto original para las calderas Saunier Duval. Su referencia técnica clave es:
- Referencia del Fabricante: 0020204482
Esta referencia es la que garantiza que la pieza es la adecuada para los modelos compatibles mencionados. Al ser el componente principal de control, su diseño y fabricación cumplen con los más altos estándares de calidad y seguridad exigidos por la marca Saunier Duval.
