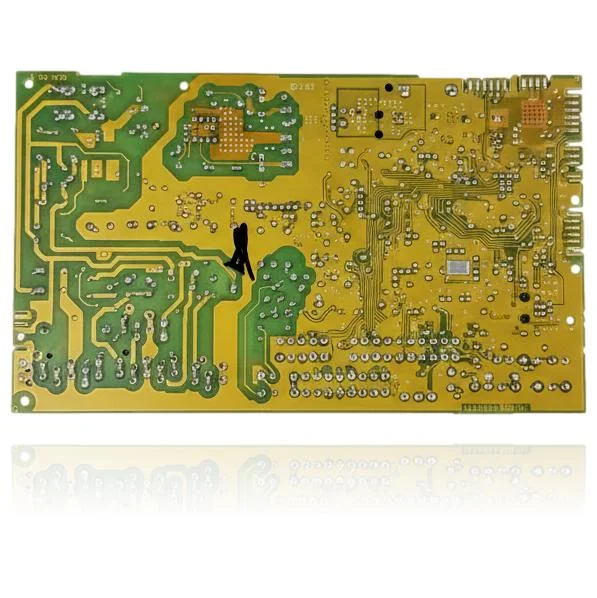

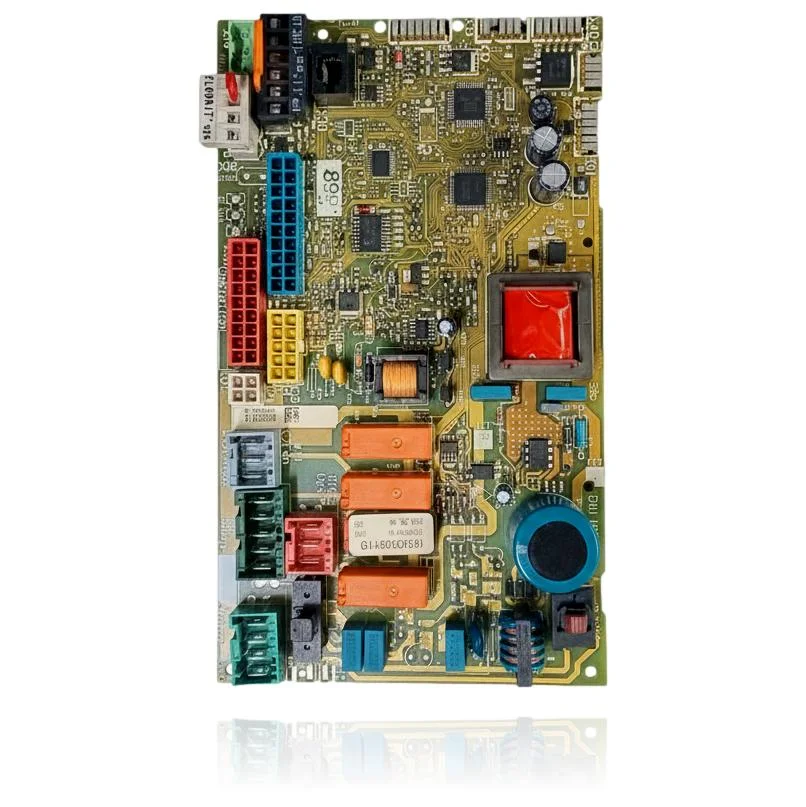

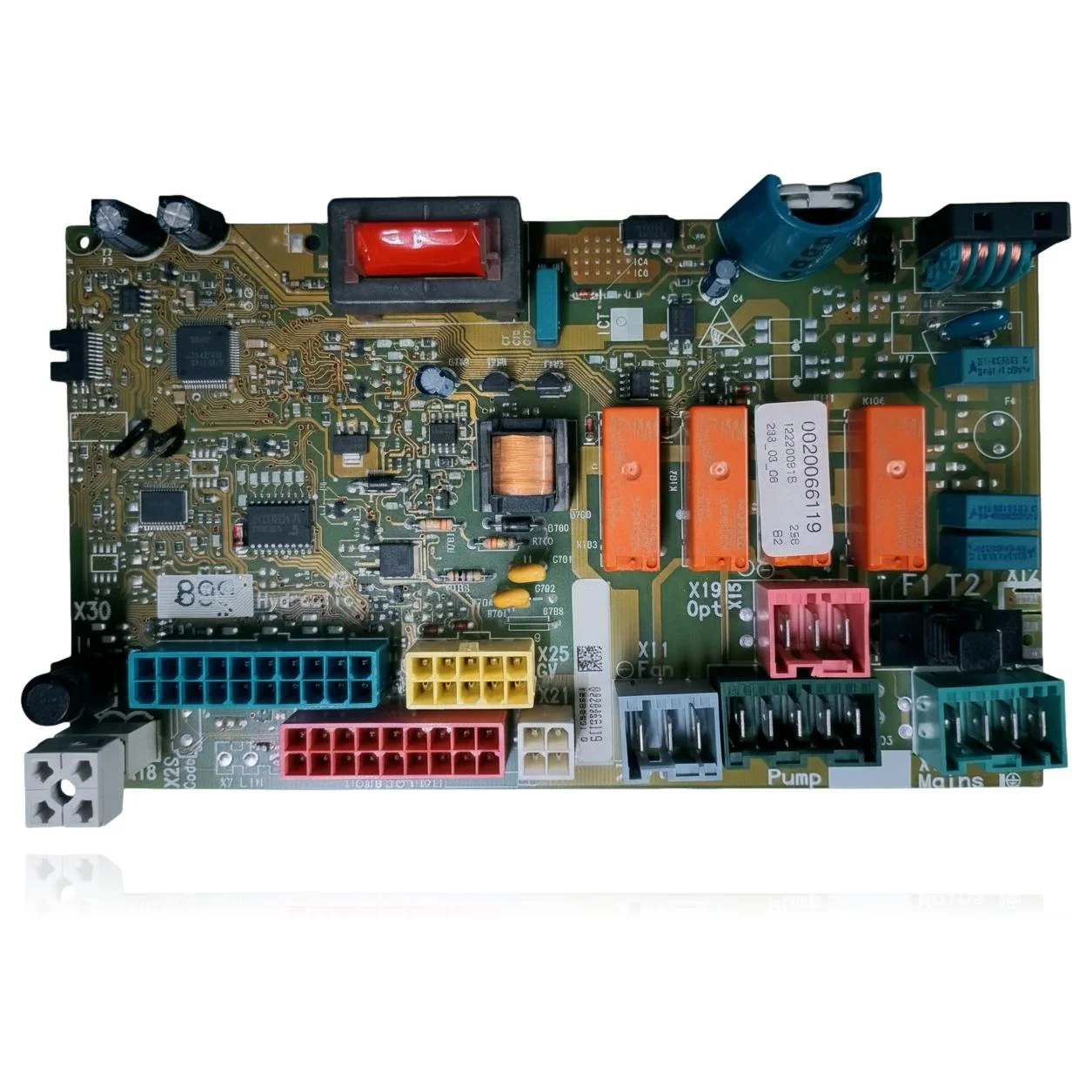

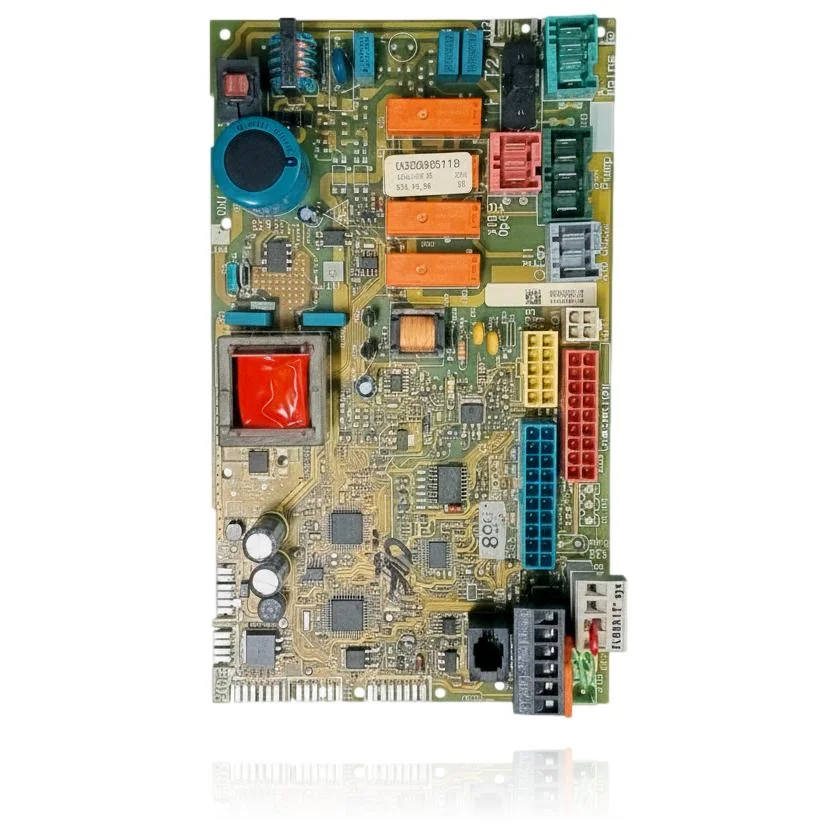

Placa Electrónica Saunier Duval Thema Condens F25/F30 - Ref. 0010028087
La placa electrónica de control Saunier Duval Thema Condens F25/F30 gobierna el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. Los códigos de error asociados incluyen F.63, F.64, F.65, F.67, y F.70. Esta pieza es compatible con calderas de la gama Thema Condens, como los modelos F25, F25 A1 y 30-A, entre otras. Se debe sustituir cuando se detectan estos síntomas o códigos de error.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 0010028087
Placa electrónica con referencia 0010028087. 12 compatibilidades contrastadas: F25 y F25 A1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F25 | Thema Condens | Contrastada |
| Saunier Duval F25 A1 | Thema Condens | Contrastada |
| Saunier Duval AS 25 A | Thema Condens | Contrastada |
| Saunier Duval 25-A | Thema Condens | Contrastada |
| Saunier Duval 25-A R2 | Thema Condens | Contrastada |
| Saunier Duval 30-A | Thema Condens | Contrastada |
| Saunier Duval F25 | Themafast Condens | Contrastada |
| Saunier Duval F30 A1 | Themafast Condens | Contrastada |
| Saunier Duval 25-A | Themafast Condens | Contrastada |
| Saunier Duval 30-A | Themafast Condens | Contrastada |
| Saunier Duval F25 | Semia Condens | Contrastada |
| Saunier Duval Micra Plus Condens 25 | Hermann | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0010028087 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0010028087; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0010028087
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no responde a nada: ni al mando, ni a los botones del propio equipo, ni muestra nada en pantalla.
Causa: Si la placa falla, el equipo queda inutilizado porque toda la lógica de control y la alimentación de otros componentes dependen de ella.
Verifica que la caldera tiene tensión de red y que el fusible interno de la placa no está fundido antes de sustituirla.
- 02
Aparece un código de avería fijo en el display que impide que la caldera vuelva a arrancar.
Causa: La placa bloquea el equipo por seguridad al detectar una lectura anómala en algún sensor o actuador.
Anota el código exacto y comprueba primero el componente al que corresponde ese error antes de cambiar la placa completa.
- 03
El mando o el termostato inalámbrico deja de controlar la caldera, aunque tiene pilas y parece funcionar bien.
Causa: Un fallo en la placa corta la comunicación entre el mando y la caldera, aunque el mando esté en buen estado.
Prueba a manejar la caldera directamente desde sus propios botones para descartar que el fallo esté en el mando antes de tocar la placa.
- 04
La caldera arranca, calienta unos minutos y se apaga sola, repitiendo el ciclo una y otra vez.
Causa: Los microcortes en la placa, provocados por el desgaste de soldaduras con el calor, generan bloqueos intermitentes.
Comprueba si el corte ocurre siempre en el mismo punto del encendido (llama, modulación) antes de dar la placa por averiada.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Fallo EEPROM. | La memoria EEPROM de la placa principal está dañada/corrupta; si NTCs y cableado están correctos, la causa es la PCB. Verificar tensiones y, si persiste, reprogramar/cambiar la placa. |
| F.64 | Fallo en la electrónica / NTC. | Si las sondas NTC y su cableado no presentan cortos ni inversión, el defecto es de la electrónica de la placa (etapa de medida/procesado). Comprobar NTCs y continuidad; si ok, sustituir PCB. |
| F.65 | Fallo: temperatura de la electrónica. | La placa detecta sobretemperatura o su sensor interno/etapa de potencia está averiada. Verificar ventilación/temperatura y disipación; si todo es correcto, la causa es la PCB. |
| F.67 | Fallo: electrónica/llama. | El circuito de detección/control de llama en la placa es no plausible o defectuoso. Comprobar señal de ionización y toma de tierra; si son correctas, sustituir PCB. |
| F.70 | Código del producto no válido (DSN). | Tras sustituir pantalla y placa sin reajustar el DSN o con resistencia de codificación incorrecta, la placa bloquea el equipo. Verificar/ajustar DSN y resistencia; si no acepta, placa incorrecta/defectuosa. |
| F.32 | Fallo: ventilador. | Cuando motor y cableado están bien, el fallo puede ser de la placa (conector múltiple en PCB, salida/driver o control PWM). Verificar alimentación/señal desde la placa al ventilador; si no hay salida correcta, sustituir PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0010028087
- Referencia de catálogo
- 0010028087
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thema Condens F25 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0010028087
¿Esta placa electrónica Saunier Duval Thema Condens F25/F30 – Ref. 0010028087 es compatible con la caldera Thema Condens F25 A1?
¿Puedo usar esta placa en una caldera Hermann Micra Plus Condens 25?
¿La placa es adecuada para la caldera Themafast Condens F30 A1?
¿Qué códigos de error son solucionados por esta placa?
¿Cuántos modelos son compatibles con esta placa?
¿Dónde puedo encontrar más información sobre la placa electrónica Saunier Duval con referencia PECTC281222?
