Placa Electrónica Chaffoteaux Celtic RSc Ref. STE-S2-51-45218 G
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa Electrónica Chaffoteaux Celtic RSc G se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, notarás que la caldera no arranca, se bloquea o actúa de forma errática, pudiendo mostrar errores como 3 03, 3 05, 3 06, 3 07 o 40-50-60-70-80. Esta pieza es compatible con modelos como el CELTIC 2.24 RSc y la serie CELTIC RSc, entre otras. Se debe sustituir cuando presenta fallos en su funcionamiento, afectando el rendimiento de la caldera.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 60045263
Placa electrónica con referencia 60045263. Dos compatibilidades contrastadas: CELTIC 2.24 RSc y CELTIC RSc (serie).
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux CELTIC 2.24 RSc | Chaffoteaux | Contrastada |
| Chaffoteaux CELTIC RSc (serie) | Chaffoteaux | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60045263 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 60045263; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 60045263
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente muerta: ni luces, ni pantalla, ninguna señal de vida.
Causa: La placa reparte la alimentación a los demás componentes; si falla, nada del equipo arranca.
Mide con un multímetro que llega corriente a la placa y revisa el fusible antes de darla por estropeada.
- 02
Enciende, intenta arrancar y se apaga sola a los pocos segundos, sin mostrar ningún código claro.
Causa: La electrónica de gestión de encendido corta la secuencia si detecta un problema interno, aunque el resto de componentes estén bien.
Anota si ocurre siempre igual o de forma intermitente; un fallo intermitente suele indicar un mal contacto más que un problema en la placa.
- 03
El termostato de ambiente no logra que la caldera arranque, aunque parece encendida.
Causa: Es la placa la que recibe e interpreta la señal del termostato en los terminales T/TA y da la orden de encendido.
Revisa que el cableado en esos terminales esté bien apretado y que el termostato tiene corriente antes de sustituir la placa.
- 04
La bomba de circulación sigue funcionando aunque la caldera esté apagada por completo.
Causa: El relé de la placa que controla la bomba puede quedarse pegado y dejarla alimentada de forma continua.
Desconecta la caldera de la red un par de minutos y comprueba si la bomba se detiene; si sigue girando, el relé está pegado.
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 3 03 | Error placa principal | Fallo interno de la placa electrónica principal (PCB); el equipo lo reporta como “Error placa principal”. Verificar 230 V de entrada, tensiones 5/12 V en la placa y fusibles del porta‑fusibles MC/CF; si están correctas, sustituir la PCB ref. 60045263. |
| 3 05 | Error placa principal | Defecto interno de la PCB principal que impide el control correcto. Comprobar alimentación y salidas lógicas de la placa y fusibles; si todo es correcto, la reparación pasa por sustituir la PCB ref. 60045263. |
| 3 06 | Error placa principal | Anomalía interna en la PCB principal. Verificar tensiones de servicio (5/12 V), continuidad de fusibles y conectores; si no hay anomalías externas, sustituir la PCB ref. 60045263. |
| 3 07 | Error placa principal | Fallo de la PCB principal detectado por autodiagnóstico. Confirmar que la alimentación y las salidas de la placa son correctas y que los fusibles del porta‑fusibles no están abiertos; si todo está bien, reemplazar la PCB ref. 60045263. |
| 40-50-60-70-80 | Error de comunicación placa caldera | Defecto de comunicación con la placa de potencia/PCB; suele ser la propia placa (ref. 60045263) o su bus. Verificar mazo y conectores entre interfaz y PCB, y tensiones 5/12 V; si están correctas, sustituir la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 60045263
- Referencia de catálogo
- 60045263
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.

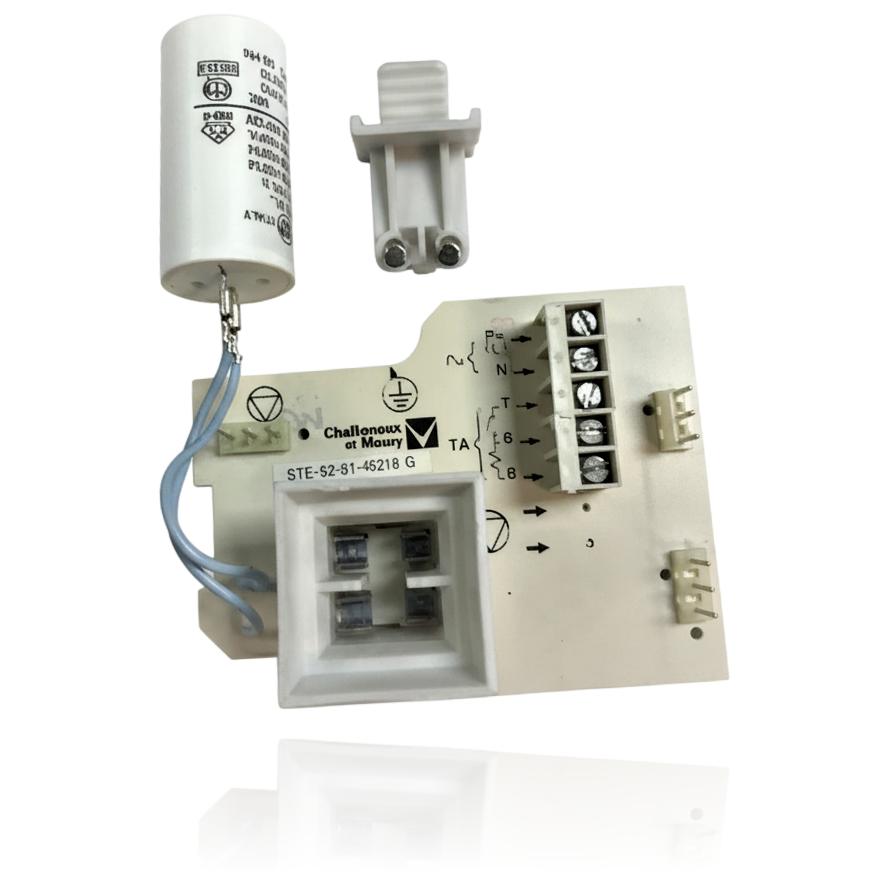

- Código impreso en placa
- STE-S2-51-45218 G
- Fabricante impreso en placa
- Chaffoteaux et Maury
- Terminales identificados
- P, ~(N), T, TA(6,B)
Dudas frecuentes sobre la placa electrónica 60045263
¿Esta placa electrónica sirve para mi Chaffoteaux Celtic 2.24 RSc?
¿La placa de la Celtic RSc la fabrica Chaffoteaux o es un componente de terceros?
