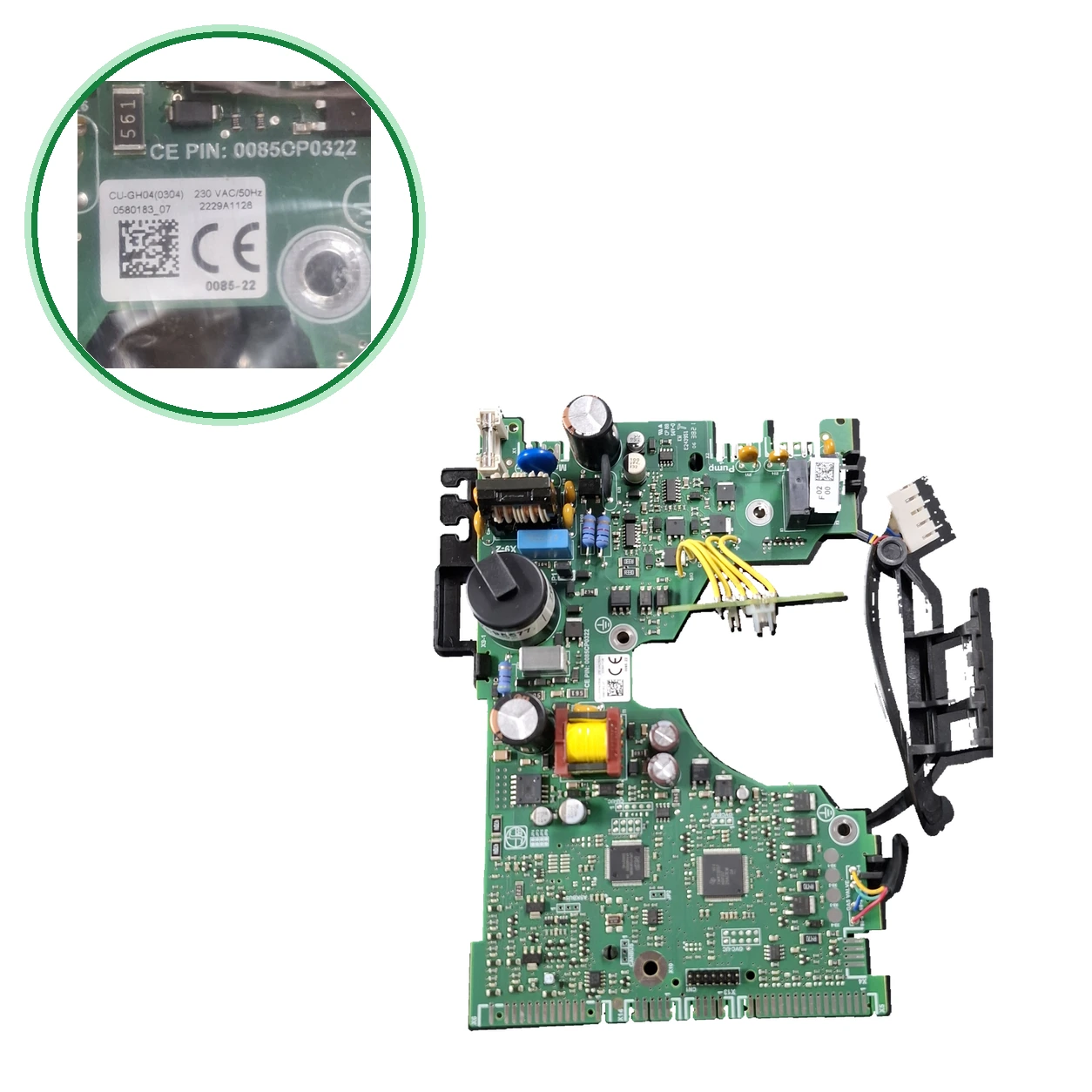

Placa electronică Baxi Roca Victoria Condens · 7660426 · CU-GH04 (0580183_07)

Placa electronica cu aplicatie in asteptare pentru Victoria Condens, cu denumirea placa unitate de aer. Are conectori GAS VALVE, 3WV, Pump si Mains si interfata CANBUS. Functiile de aprindere, modulare, sigurante si comunicare necesita verificare pentru aceasta varianta. Lipsa de aprindere sau erorile eratice necesita diagnosticare.

Tip piesă: Plăci electronice
Stare: Recondiționat
SKU intern: PLCN002
Garanție: 1 an

TVA inclus In stoc · 5 buc.

Compatibilitate

Centrale termice Baxi Roca compatibile

Placa electronica. O compatibilitate confirmată: Baxi Roca Victoria Condens. Există alte 4 modele pe care încă le verificăm.

Compatibilitate confirmată

Model de centrală termică	Familie	Verificare
Baxi Roca Victoria Condens	Baxi Roca	Contrastată

Modele de verificat

Aceste modele apar asociate cu acest cod, dar încă nu am terminat de verificat, așa că nu îi considerăm compatibiliDacă centrala ta termică este una dintre ele, trimite-ne o fotografie a piesei pe care urmează să o înlocuiești și o verificăm înainte să cumperi.

Baxi Roca Neobit Condens 24/24F (Westen)	Baxi Roca	Neconfirmat
Baxi Roca Neobit Condens 28/28F (Westen)	Baxi Roca	Neconfirmat
Baxi Roca Baxi Prime (24, 26, 28, 30 și 26 Mago)	Baxi Roca	Neconfirmat
Baxi Roca Baxi Evolution Prime (26, 26 Mago și 30)	Baxi Roca	Neconfirmat

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Ghid

Cum să verifici dacă este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

Uitați-vă pe placa modelul CU-GH04(0304) și codul 0580183_07; pe etichetă, 2229A1128 și codul 7660426.
Compară cu 7660426 («tarjeta unitate aer Victoria Condens»). Dacă îți oferă 7749763 (SIT CU-GH04), verifică 0580183_07: egalizează ambele coduri.
Nu o confunda cu tabloul de control Baxi Roca 7648436 și nici cu placa de conexiuni 7219229: sunt alte piese.
Verifică dacă conectorii serigrafiați sunt VALVĂ DE GAZ, 3WV, Pompa și Mains, și că are CANBUS.
Dacă coincid, sună-ne la 911 17 77 77 cu modelul centralei tale termice și ți-o rezervăm.

Diagnostic și coduri de eroare

Simptome care necesită diagnosticare pe placa electronică

Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:

Simptome și defecțiuni frecvente

01
Centrala termica nu se aprinde sau nu răspunde la cerințele de încălzire și apă caldă.
Cauza: o atribuie la 7660426. Verifică mai întâi codul de eroare pe care îl afișează centrala termică.
02
Erori eratice pe ecran sau reporniri bruște
Cauza: Aceea le leagă de această placă; caută relee lipite, piste arse sau oxid.
03
Blocaje sau opriri neașteptate din cauza defecțiunilor electrice
Cauza: o indică pentru 7660426.
04
Centrala termică se blochează sau se oprește în mod neașteptat.
Cauza: Un defect electric în placa electronică poate provoca blocaje și opriri neașteptate.
Notează codul care apare pe centrala termică înainte de a schimba ceva. Compară codurile de pe placa ta (7660426, CU-GH04(0304) și 0580183_07) cu cele ale acestei piese. Un tehnician trebuie să diagnosticheze centrala termică înainte de a înlocui placa.
05
Centrala termică nu se aprinde și se blochează la pornire, cu luminile 60-70-90.
Cauza: Poate lipsi gazul sau scânteia.
Verifica că există gaz și că robinetul este deschis. Dacă se repetă, să fie verificat de un tehnician.
06
Centrala termică se comportă într-un mod eratic și apar luminile 40-90 sau 50-90.
Cauza: Senzor defectuos sau cablu cu contact fals; umiditatea și rugina de pe conector dau acest simptom.
Verifica conectorul și cablul. Dacă sunt în regulă, să fie verificat de un tehnician pentru a schimba senzorul sau placa.
07
Centrala termica nu se oprește atunci când nu există cerere de căldură, cu luminile 50-70-90.
Cauza: Defect în releul de siguranță.
Să fie verificat de un tehnician.
08
Centrala termica se blochează cu un cod de placă sau de senzor și nu pornește până la resetare.
Cauza: Defecțiune a plăcii, a unui senzor sau a conexiunii acestuia.
Notați codul și efectuați un singur reset. Dacă se repetă, să fie verificat de un tehnician.
09
Centrala termică nu se aprinde și se blochează după mai multe încercări.
Cauza: Fals de aprindere: gaz, electrozi sau placa.
Notați codul și efectuați un singur reset. Dacă se repetă, să fie verificat de un tehnician.
10
Centrala termică nu se aprinde după mai multe încercări și se blochează.
Cauza: Lipsa flăcării la aprindere. Poate fi cauzată de electrovalva de aprindere, de valvula de gaz sau de placa electronică.
Verifica alimentarea cu gaz și resetează o dată. Dacă se repetă, să fie verificat de un tehnician.
11
Centrala termică se oprește de mai multe ori pe zi cu arzătorul aprins.
Cauza: Pierderea flăcării repetată. Verificați electroda de ionizare sau valva de gaz.
Nu resetați în buclă. Dacă se repetă, să verifice un tehnician.

Coduri de eroare Baxi Roca care necesită diagnostic

Cod	Defecțiune	Verificări tehnice
t17	Placa electronica supraincalzita.	Așteaptă să se răcească. Este un avertisment de stare a centralei termice, nu un cod de defecțiune.
40-90	Lumini 40 și 90 aprinse: senzor de apă caldă menajeră defect sau cablaj cu defect.	Verifica conectorul și cablul senzorului de ACM. Dacă sunt în regulă, senzorul sau placa sunt piesele de verificat; să le verifice un tehnician.
50-90	Lumini 50 și 90 aprinse: senzor de încălzire defect sau cablaj cu defect.	Verifica conectorul și cablul senzorului de încălzire. Dacă sunt în regulă, senzorul sau placa sunt piesele de verificat; lasă un tehnician să le verifice.
60-90	Lumini 60 și 90 aprinse: releul de flacără nu funcționează corect sau este oprit.	Dacă centrala termică nu se aprinde sau se blochează la pornire, placa (releu de flacără) este piesa de verificat; să o verifice un tehnician.
40-60-90	Luminile 40, 60 și 90 aprinse: defect în circuitul de siguranță; trebuie să se rearmeze centrala termică.	Reasamblare conform manualului. Dacă avertismentul se repetă, să fie verificat de un tehnician: indică placa.
50-70-90	Luminile 50, 70 și 90 aprinse: defect în releul de siguranță, care nu se închide după cerere.	Dacă centrala termică nu se oprește atunci când nu mai există cerere de căldură, este recomandat să fie verificată de un tehnician: indică o problemă cu placa.
70-90	Luminile 70 și 90 aprinse: siguranța de securitate deschisă.	Dacă centrala termică rămâne blocată cu acest mesaj, să o verifice un tehnician: indică placa.
60-70-90	Lumini 60, 70 și 90 aprinse: blocare la aprindere.	Verifica dacă există gaz și dacă robinetul este deschis. Dacă problema persistă, solicită un tehnician pentru verificare: poate fi placa, electrodul sau supapa de gaz.
40-50-70-90	Lumini 40, 50, 70 și 90 aprinse: arzător oprit, cu temporizare de aprindere foarte scurtă.	Dacă centrala termică se oprește la aprindere, să o verifice un tehnician: indică spre placa electronică.
40-60-70-90	Luminile 40, 60, 70 și 90 aprinse: releu de siguranță cu temporizare de aprindere foarte lungă.	Dacă avertismentul se repetă la aprindere, să-l verifice un tehnician: indică spre placa electronică.
E.00.04	Senzor de temperatura de retur deconectat: centrala termica nu citeste senzorul.	Verifică conectorul și cablajul senzorului de retur. Dacă persistă, indică spre senzor sau spre placă: să fie verificat de un tehnician.
E.00.05	Senzor de temperatura de retur în scurtcircuit.	Verifica senzorul de retur și cablajul acestuia. Dacă problema persistă, solicită un tehnician să verifice: este posibil să fie senzorul sau placa.
E.01.04	Pierderea flăcării de cinci ori în 24 de ore.	Dacă se repetă, indică electroda de ionizare sau vana de gaz. Să verifice un tehnician.
H.03.02	Pierderea temporară a flăcării.	Dacă apare frecvent, verificați electrodul de ionizare. Dacă se repetă, să-l verifice un tehnician.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Date tehnice

Fișă tehnică: placa electronica Baxi Roca

SKU intern Uniclima: PLCN002
Marcă: Baxi Roca
Tip piesă: Plăci electronice
Unități în stoc: 5 buc.
Stare: Recondiționat
Garanție: 1 an
Livrare: 5–6 zile lucrătoare (România)
Retur: 14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Denumirea piesei: TARJETA UNIDAD DE AIRE VICTORIA CONDENS
Referință comercială: 7660426
Model de PCB: CU-GH04(0304)
Cod PCB: 0580183_07
Alt cod de pe eticheta PCB: 2229A1128
Alimentare nominală: 230 VAC/50Hz
Marcaj CE PIN: 0085CP0322
Marcaj CE de pe etichetă: 0085-22
Clasificarea inflamabilității PCB: 94V-0
Marcaj PCB: CP 8B
Cod de omologare imprimat pe PCB: E243951
Cod suplimentar imprimat pe PCB: 06 382 1
Interfață serigrafiată: CANBUS
Conectorul vanei de gaz: valvula de gaz
Conectorul vanei cu 3 cai: 3WV
Conectorul pompei: pompa
Conector de alimentare de rețea: Mâini
Proveniența datelor suplimentare: Informații declarate; referințe auxiliare și aplicații fără echivalență acreditată de fabricant.
Inventar — Conector serigrafiat: Pompa 1
Aplicații de verificat: Declarații de (documentație 23/10/2026; revizuire 24/10/2026), în așteptarea confirmării de către fabricant. Verificați codul, revizuirea și numărul de serie înainte de utilizare: Victoria Condens 24 AF · Victoria Condens 24/24F · Victoria Condens 28/28F · Neobit Condens 24/24F

Înainte de a cumpăra

Neobit Condens 24/24F (Westen): (7660426), (7749763)
Neobit Condens 28/28F (Westen): (7749763)
Pentru confirmare: Baxi Prime (24, 26, 28, 30 și 26 Mago) — cu 7749763; doar îl unește la 0580183_07
Baxi Evolution Prime (26, 26 Mago și 30) — cu 7749763
Nu confundați: 7648436 — Panou de control Baxi Roca ( 288.93.0074) pentru Victoria Condens 24/24F și 28/28 F — Altă piesă; pagina nu indică funcția sa.
Nu confundați: 7219229 / BA7219229 — „Scheda cablaggi” de Baxi, pentru conexiuni electrice — O altă placă, cu un alt cod
Compară întotdeauna 0580183_07.
Pentru confirmare: 7660426 = placa unității de aer Victoria Condens. Fără descompunere oficială citită. Egală 7660426 și 7749763. Dă 2249A1461 împreună cu 0580183_07 de pe placa sa; unitatea noastră are 2229A1128 (prevalează).

Întrebări frecvente

Întrebări frecvente: placa electronica

Unde este codul acestei plăci și ce alt marcaj trebuie să compar?

Pe placa se află modelul CU-GH04(0304), codul circuitului 0580183_07 și codul suplimentar 06 382 1; pe eticheta sa, 2229A1128. Referința piesei este 7660426: aceasta este menționată ca referință de Baxi pentru „cardul unității de aer Victoria Condens”. Pe placa sa se află 0580183_07 și 2249A1461; acesta nu coincide cu 2229A1128 al unității noastre.

Este produs este compatibil cu Baxi Roca Victoria Condens?

Da. Confirmată: pentru Victoria Condens. În plus, o oferă cu 7660426 pentru 24/24 F, 28/28 F și 24 AF, și pentru 24/24 F și 24/AF. Dacă centrala ta termică este alta, trimite-ne de la Contact un foto a etichetei plăcii tale și a plăcii de caracteristici.

Este cod 7660426 este aceeași placă cu 7749763 (SIT CU-GH04)?

Este în curs de confirmare: oferă doar „Coduri: 7660426, 7749763” într-o singură fișă. Și vând SIT CU-GH04 cu 7749763 pentru Victoria Condens și Prime; arată în ea 0580183_07 al unității noastre. Dimensiunile nu coincid între ele.

Este produs este compatibil cu Neobit Condens sau cu Prime?

Fără confirmare pentru ele. Dă codul 7660426 pentru Neobit Condens 24/24F; dă codul 7749763 pentru Neobit Condens și Prime, și pentru Prime. Este un alt cod: compară cu 0580183_07 sau trimite-ne de la Contact o fotografie a etichetei.

Se confundă cu o altă placă de la Victoria Condens?

Da. Vinde un „panou de control” Baxi Roca cu codul 7648436 (ref. 288.93.0074) pentru Victoria Condens 24/24F și 28/28 F; este o altă piesă și pagina sa nu menționează funcția. Oferă o „fișă cablaje” de Biasi, cod 7219229 (BA7219229), pentru conexiunile electrice.

Ce simptome indică această placă?

descrie pentru 7660426: centrala termica nu se aprinde sau nu raspunde la cerintele de incalzire si apa calda, erori eronate pe afisaj, reporniri bruste sau blocaje. vorbeste despre blocaje sau opriri neasteptate din cauza defectiunilor electrice. Inainte de a o schimba, verifica codul de eroare al centralei termice.

Cine trebuie să o monteze?

Un tehnician calificat. Lucrează la 230 VAC/50 Hz și are conector de valvă de gaz (GAS VALVE). Avertizează că produsele electronice trebuie instalate de personal calificat, deoarece o conexiune greșită le poate strica. Cere să se verifice codul original al plăcii și modelul exact al centralei termice înainte de a cumpăra.
