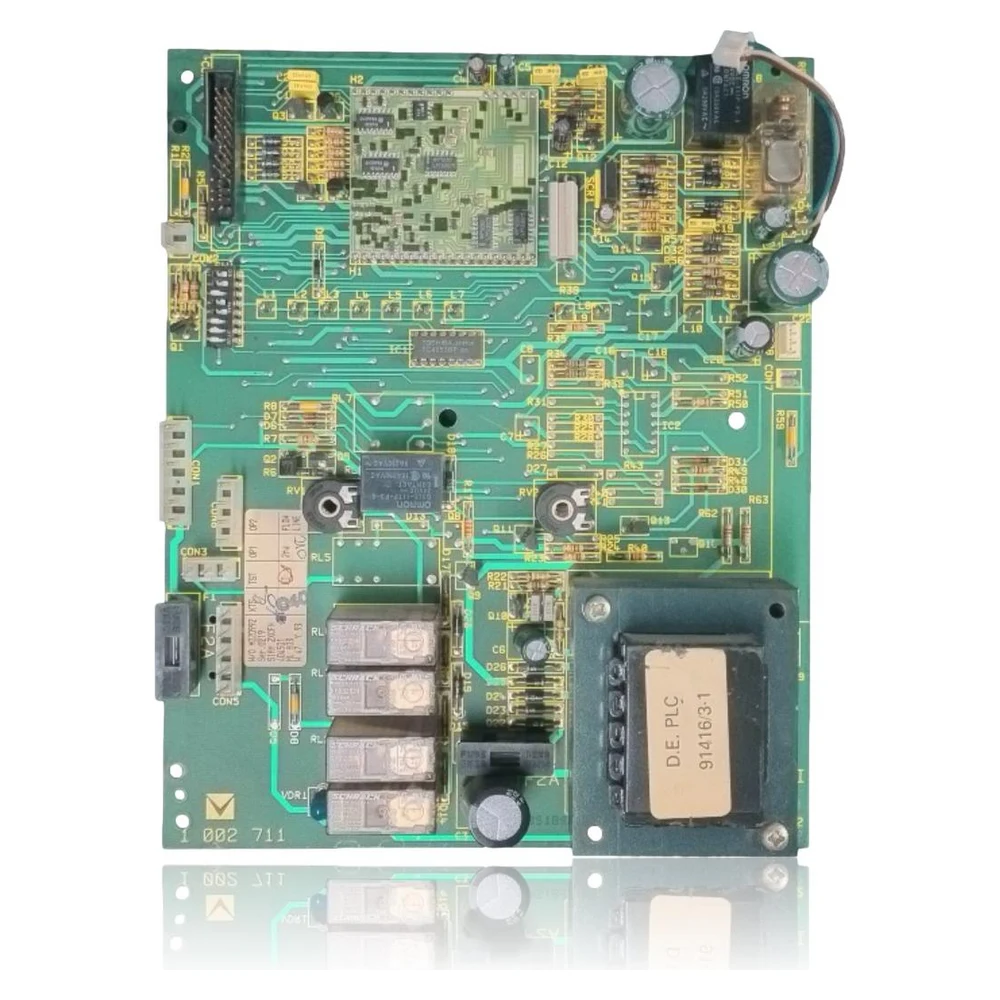

Placa electronică principală Chaffoteaux Siam 23 CF (TTL 200 I) Cod. 61002711
Placa electronica principala pentru Chaffoteaux Siam 23 CF, cod 61002711 (PCB serigrafiat 1 002 711, model TTL 200 I). Controleaza aprinderea, ionizarea, pompa si sigurantele (supraº, fum, presiune minima). Valida in versiunile CF 220421/220431. Reconditionata: confirmati intotdeauna prin citirea placii si a descompunerii inainte de a inlocui.
TVA inclus
Întreabă pe WhatsAppCentrale termice Chaffoteaux (Chaffoteaux & Maury) compatibile cu codul 61002711
Placa electronica cu cod 61002711. Două compatibilități confirmate cu două surse independente: SIAM CF P FR (220421) și SIAM CF N FR (220431).
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Chaffoteaux (Chaffoteaux & Maury) SIAM CF P FR (220421) | Siam | Confirmat · 2 surse |
| Chaffoteaux (Chaffoteaux & Maury) SIAM CF N FR (220431) | Siam | Confirmat · 2 surse |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum poți verifica dacă codul 61002711 este piesa pentru centrala ta termică?
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Array
- Array
- Array
- Array
- Array
Simptome și erori pe care le rezolvă placa electronică 61002711
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Nu există scânteie și nici o încercare de aprindere; LED-ul de blocare este aprins.
Cauza: Falla de placa sau lipsă de alimentare/fusibil ars.
Verifica 230 V la intrare, siguranță 2 A/250 V și că modulul de aprindere primește comandă de la placa electronică.
- 02
Scânteia este prezentă, dar nu deschide vana de gaz; nu există flacără.
Cauza: Relé/comandă de gaz pe placă defectuoasă sau siguranță în serie deschisă.
Verificați continuitatea termostatului de 105 °C, a senzorului de fum de 80 °C și a presostatului minim; dacă sunt OK și nu există tensiune de comandă, suspectați placa.
- 03
Blocaje intermitent cu LED roșu și necesitatea de rearmare.
Cauza: Defect de control în placa electronică sau declanșare reală a supapei de siguranță.
Citiți cauzele probabile (supraîncălzire/evacuare) și excludeți cauzele hidraulice; dacă persistă fără o cauză externă, placa.
- 04
Pompa functionează, dar nu există secvență de aprindere.
Cauza: Falla logică a plăcii (TTL 200 I) sau semnal de intrare incoerent.
Verifica sondele, debitele și debistatul; dacă intrările sunt corecte și nu începe secvența, placa este defectă.
- 05
Fusibilul de 2 A se arde repetat.
Cauza: Cort circuit pe placa sau pe perifericele alimentate de aceasta.
Izolarea sarcinilor (aprindere, vana de gaz, pompa) si masurarea consumurilor; daca cu sarcinile deconectate continua sa se ardă, placa.
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Chaffoteaux (Chaffoteaux & Maury) 61002711
- Cod OEM
- 61002711
- Marcă
- Chaffoteaux (Chaffoteaux & Maury)
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Referință comercială
- 61002711
- Cod serigrafiat pe PCB
- 1 002 711 (1002711)
- Model logic pe placă
- TTL 200 I
- Compatibilitate verificată
- Siam CF P FR (220421) și Siam CF N FR (220431)
- Siguranțe gestionate
- Termostat 105 °C (61002697), supapa de siguranta fum 80 °C (Spott), presostat minim ~0,8 bar (995903)
- Siguranta de protecție
- 2 A, 250 V (60054442)
- Lucrați cu centrala termică fără tensiune și închideți gazul înainte de a interveni.
- Descărcați static și evitați scurtcircuitele atunci când manipulați placa PCB.
- Circuitul de fum și termostatele de siguranță nu se pun în punte; doar se verifică continuitatea acestora.
- Înlocuiți garniturile și elementele de unică folosință după demontare.
- Verifica etanșeitatea și evacuarea produselor de combustie la final.
- Nu înlocuiți cu 61002907 (model FF); nu este compatibil cu CF.
- După schimbare, verificați ajustările și funcționarea corectă a aprinderii/ionizării.
Întrebări frecvente despre placa electronică 61002711
Această placă este compatibilă cu Siam FF?
Centrala mea termica nu afiseaza coduri de eroare, este normal?
Cum pot confirma că am 61002711?
