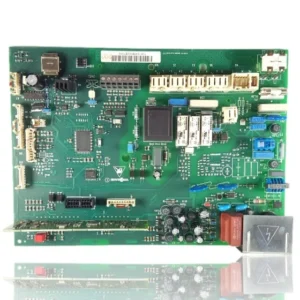

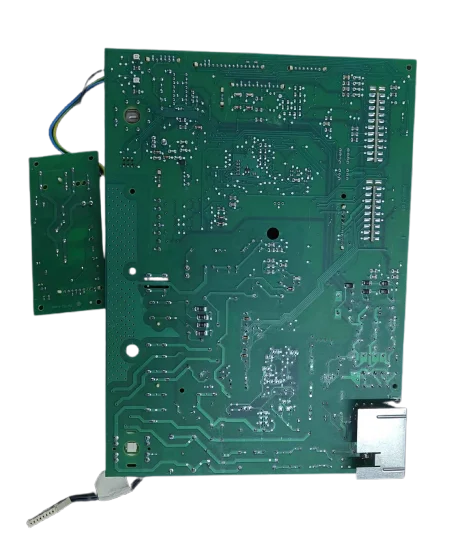

Placa electronica de control Viessmann Vitodens 300 W WB3A Ref. 7825241
Placa electronică de control Viessmann Vitodens 300 W WB3A este un component care gestionează aprinderea, modularea arzătorului, pompa și siguranțele centralei termice. Când prezintă defecțiuni, centrala termică poate să nu pornească, să se blocheze sau să funcționeze în mod eratic. Poate fi găsită în modele precum Vitodens 200-W WB2A și diverse modele de Vitodens 300-W WB3A, printre alte centrale termice. Înlocuirea sa este necesară atunci când apar erori precum F0, E4, b5 sau b4, care indică probleme în funcționarea centralei termice.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 7825241
- Garanție
- 1 an
compatibile cu codul 7825241
Placa electronica cu cod 7825241. Șase compatibilități confirmate: Vitodens 200-W WB2A 26 kW și Vitodens 300-W WB3A 26 kW.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Viessmann Vitodens 200-W WB2A 26 kW | Vitodens 200-W (WB2A) | Contrastată |
| Viessmann Vitodens 300-W WB3A 26 kW | Vitodens 300-W (WB3A) | Contrastată |
| Viessmann Vitodens 300-W WB3A 35 kW | Vitodens 300-W (WB3A) | Contrastată |
| Viessmann Vitodens 300-W WB3A 49 kW | Vitodens 300-W (WB3A) | Contrastată |
| Viessmann Vitodens 300-W WB3A 66 kW | Vitodens 300-W (WB3A) | Contrastată |
| Viessmann Vitodens 300-W WB3B 35 kW | Vitodens 300-W (WB3B) | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 7825241 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 7825241. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 7825241
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu se aprinde și nu răspunde la comenzi.
Cauza: Placa electronica are o problemă care împiedică centrala termică să inițieze aprinderea.
Verifică dacă placa primește curent și dacă siguranțele nu sunt arse înainte de a o schimba.
- 02
Centrala termică se blochează și afisajul electronic arată un cod de eroare.
Cauza: Placa interpretează greșit semnalele de siguranță și blochează centrala termică, deși problema reală poate fi în alt component.
Notează codul de eroare exact: multe coduri de la Viessmann indică probleme la senzori sau presiune înainte de a indica probleme la placa electronică.
- 03
Se pierde comunicarea cu termostatul sau cu panoul de comanda.
Cauza: Placa încetează să comunice cu termostatul sau cu panoul de comandă.
Deconecte și reconectează busul de comunicație și repornește centrala termică înainte de a considera că placa este defectă.
- 04
Pompa sau o ieșire nu acționează deși placa dă comanda.
Cauza: Reléurile de pe placă pot rămâne lipite sau nu pot face un contact bun în timp.
Ascultă dacă releul face clic atunci când se activează cererea; dacă nu o face, probabil că problema este acolo.
Coduri de eroare Viessmann care necesită diagnostic
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F0 | Arzătorul nu funcționează din cauza unei defecțiuni interne. | Acest simptom poate fi legat de piesă, dar nu confirmă că este defectă. Un tehnician trebuie să verifice echipamentul și revizia acestuia conform manualului înainte de a decide o reparare sau înlocuire. |
| E4 | Arzătorul nu funcționează din cauza unei probleme cu tensiunea de 24 V. | Există o defecțiune în circuitul de 24 V al plăcii de control. Măsurați ieșirea de 24 VDC și verificați perifericele. Dacă tensiunea este corectă și eroarea persistă, placa este defectă și diagnosticul tehnic trebuie să confirme dacă este necesar să o schimbați. |
| b5 | Eroare internă în modul de control prin livrare. | Electronica de reglare are o eroare internă. Asigură-te că nu există erori de programare sau Vitotrol și repornește. Dacă problema revine, schimbă placa electronică. |
| b4 | Centrala termică măsoară ca și cum ar fi 0 °C afară din cauza unei defecțiuni interne. | Placa de control are o problemă cu convertorul A/D sau cu măsurarea, ceea ce dă o citire exterioară incorectă. Verifică senzorul exterior și rezistențele de la borne. Dacă totul este în regulă și eroarea persistă, placa este defectă și diagnosticul tehnic trebuie să confirme dacă este necesară înlocuirea acesteia. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronică Viessmann 7825241
- Referință de catalog
- 7825241
- SKU intern Uniclima
- PLVI064
- Marcă
- Viessmann
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Marca releu
- SCHRACK
- Pe cele trei relee albe se citește 'SCHRACK' cu o încredere moderată: este marca releului montat pe placă, nu neapărat fabricantul plăcii complete.
Întrebări frecvente: placa electronica 7825241
Este compatibil cu o Vitodens 300 WB3B pe lângă WB3A?
Este produs este compatibil cu Vitodens 333 WS3A?
Ce defect rezolvă această placă într-o Vitodens 200 WB2A?
