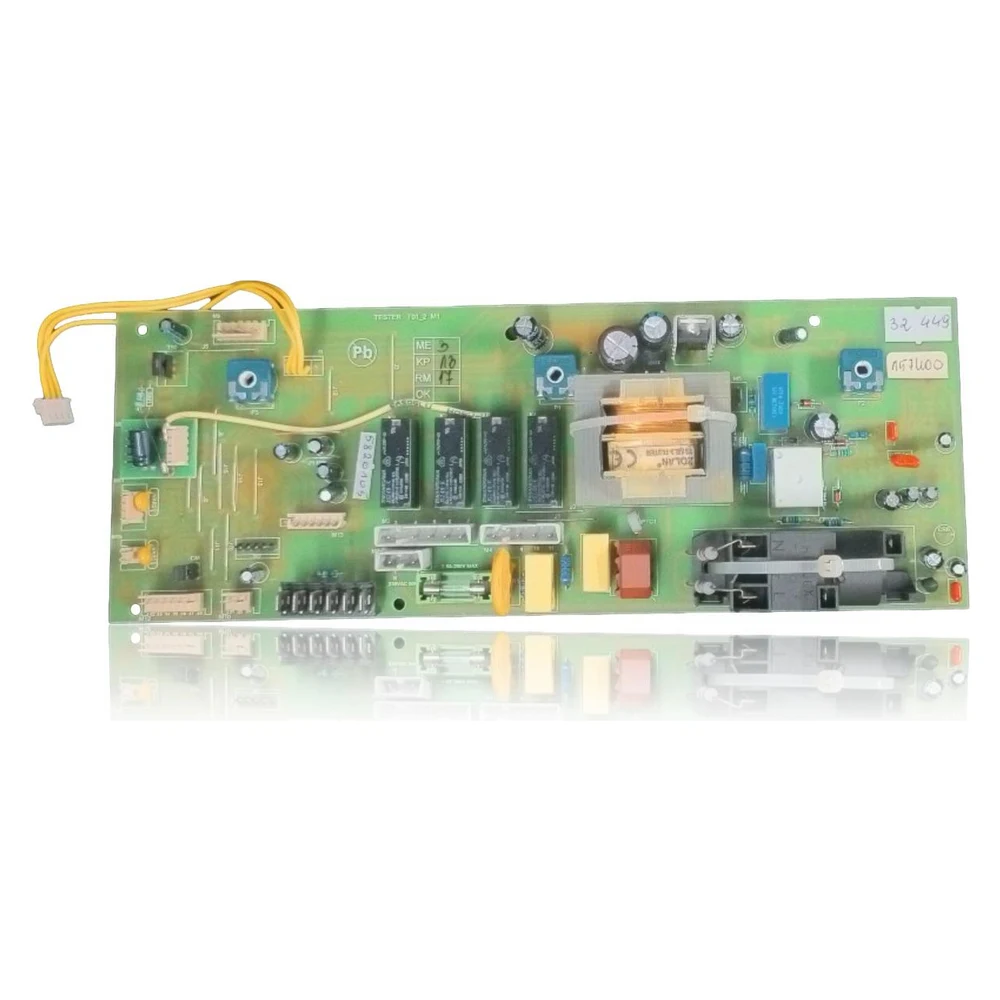

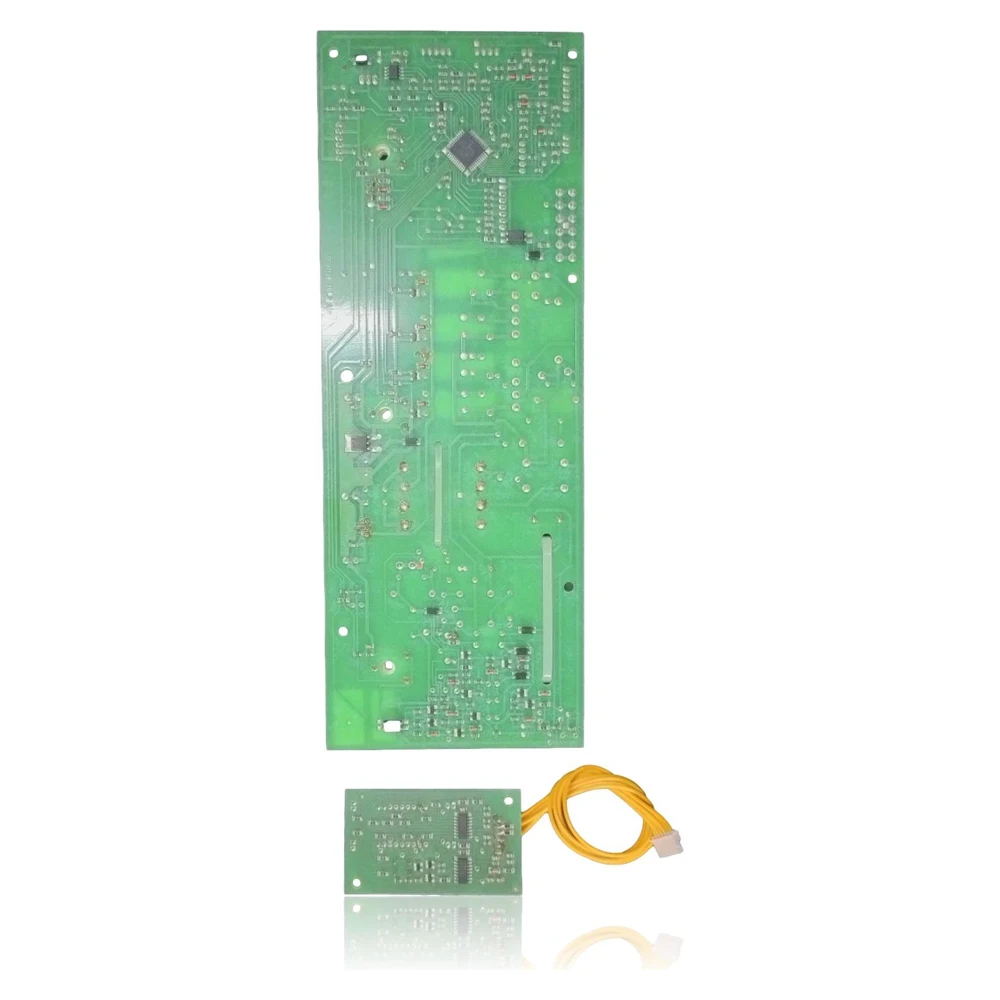

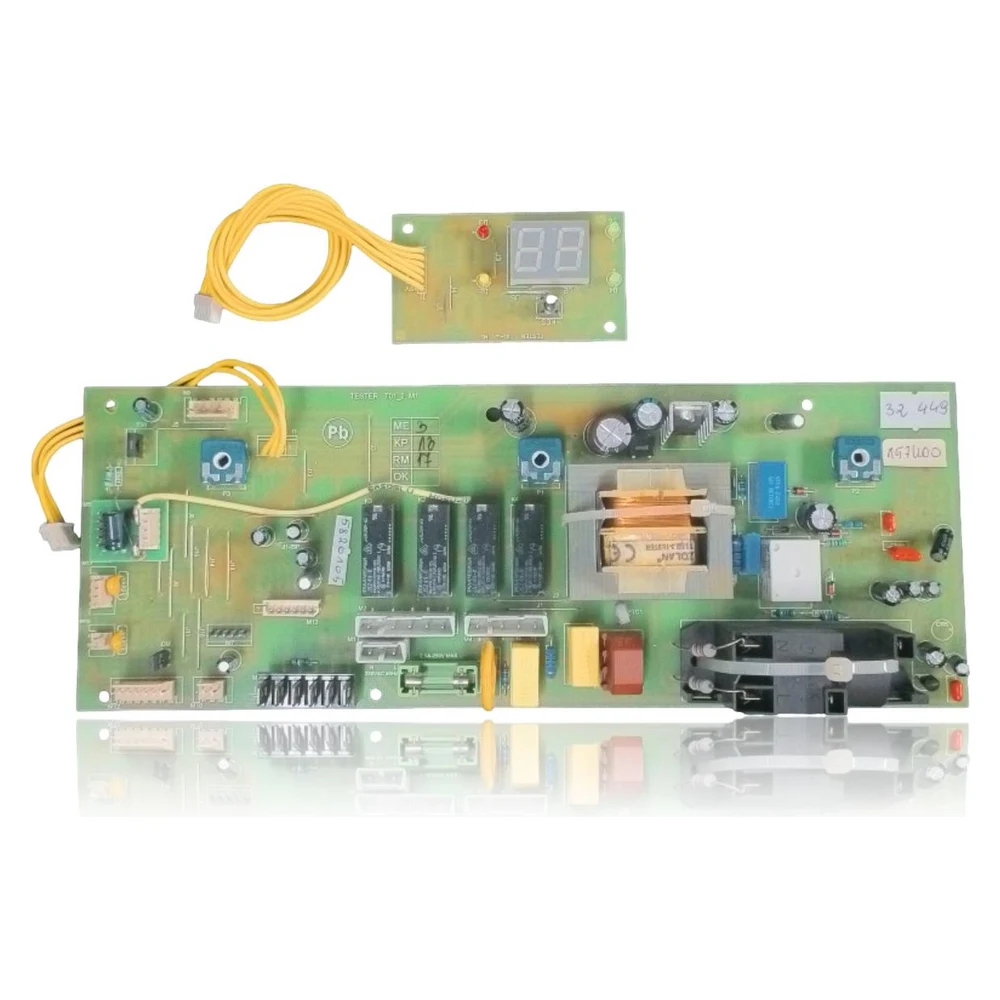

Placa electronică principală + vizor Tifell Ecomin 24 MT — cod 111112778

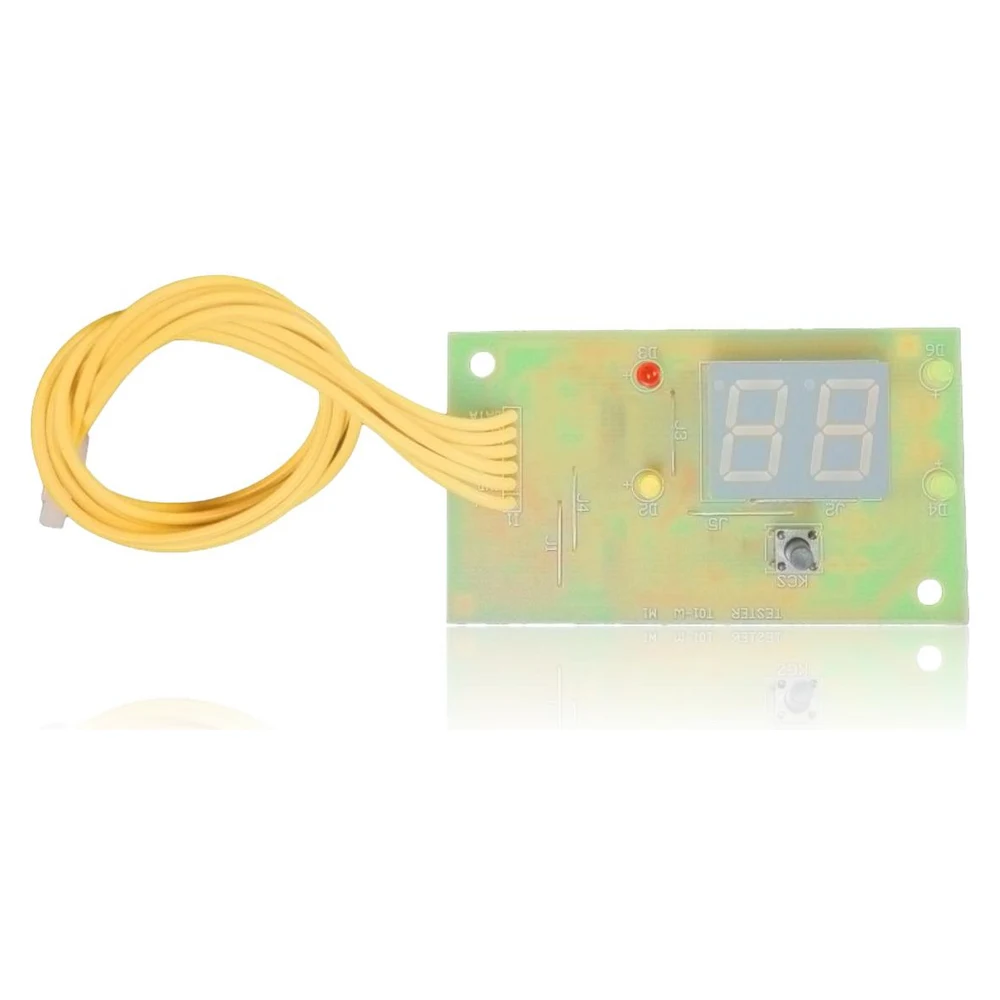

Conjunto reconditionat al placii electronice principale si al afisajului numeric pentru Tifell Ecomin 24 MT. Controleaza aprinderea, ventilatorul, pompa, valvula de gaz si senzorii, gestioneaza sigurantele si afiseaza stari/defectiuni pe afisaj. Se utilizeaza pentru a inlocui o placa deteriorata cu simptome de defect de control sau absenta de pornire.
TVA inclus
Întreabă pe WhatsAppCentrale termice Tifell compatibile cu codul 111112778
Placa electronica cu cod 111112778. O compatibilitate confirmata cu doua surse independente: Ecomin 24 MT.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Tifell Ecomin 24 MT | Ecomin | Confirmat · 2 surse |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum poți verifica dacă codul 111112778 este piesa pentru centrala ta termică?
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Array
- Array
- Array
- Array
- Array
- Array
- Array
Simptomele și erorile pe care le rezolvă placa electronică 111112778
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Afișaj aprins, dar fără pornire și fără scânteie.
Cauza: Faza de defectiune a comenzii (releu/triac) sau detectarea flacarii pe placa
Confirmarea 230 V~ la intrare, tensiune la ventilator în prepurga, scânteie la aprindere și semnal de ionizare; verificați cablajul electrodului.
- 02
Pompa și ventilatorul nu primesc tensiune cu cerere.
Cauza: Sursa auxiliar/etapa de putere a placii defecte
Măsurați ieșirea la pompă/ventilator în timpul cererii; dacă 0 V cu senzorii corecți, suspectați placa.
- 03
Reinițieri spontane sau afisaj care clipește
Cauza: Instabilitate în alimentarea plăcii sau contact defectuos al cablului cu panoul
Verificați neutru/fază corecte, împământare, siguranță, conector multipin placă-panou și prezența de 230 V~ stabil.
- 04
Eroare de comunicare între panou și placă
Cauza: Cablul/latiguillo de conectare sau interfața plăcii deteriorate
Inspectați și înlocuiți cablul; dacă persistă cu cablul nou, placa este defectă.
- 05
Blocaje din cauza detectării false a flăcării
Cauza: Fugă de curent în circuitul de ionizare sau derivă la intrarea plăcii
Curățați/schimbați electrodul și cablul; dacă semnalul persistă în afara intervalului, verificați etapa de ionizare în placă.
- 06
Afisajul stins, centrala termica moarta
Cauza: Fusibil/primar al plăcii deteriorat
Verifica siguranța, prezența de 230 V~ la bornele de intrare și continuitatea; dacă este în regulă și fără viață, înlocuiește placa.
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Tifell 111112778
- Cod OEM
- 111112778
- Marcă
- Tifell
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Compatibilitate centrala termica
- Tifell Ecomin 24 MT (sub NOx, cameră etanșă)
- Alimentare placa
- 230 V ~ 50 Hz
- Actuatoare controlate
- Ventilator 230 VAC, pompa 230 VAC, valvula de gaz 230 VAC, vana cu 3 cai 230 VAC
- Senzor ACM
- NTC 10 kΩ @25 °C (B=3977), semnal ≤5 VDC
- Ventilator (date manuale)
- W961250060, 40 W 230 VAC
- Protecții gestionate
- Supraîncălzire, detectare a flăcării prin ionizare, lipsă de debit/presostate, antigel.
- Dimensiuni centrala termica
- 360 × 700 × 300 mm (l × h × p)
- Puterea utilă pentru încălzire
- 12–24 kW (80/60 °C); consum caloric 13,7–26,4 kW
- Referințe vizibile pe PCB
- Etichete interne: 32 449, 157400, 32 448, 497100 (necorelate cu P/N Tifell)
- Cortați tensiunea electrică și gazul înainte de a interveni. Blocați și semnalizați.
- Descărcare electrostatică: utilizați brățara ESD și manipulați pe margini.
- Verificarea polarității fază-neutru și a pământului după montaj.
- Înlocuirea garniturilor de cameră etanșă dacă se deschide panoul; testul de etanșeitate și combustie este obligatoriu.
- Nu reutilizați șuruburile deteriorate; cuplu de strângere moderat pentru a evita fisurile în PCB și panou.
- Parametrizarea P02 (gaz) și P00 (putere) după schimbare; înregistrarea valorilor.
- Purgează circuitul hidraulic și verifică debitul înainte de aprindere.
- Reset/repornire conform manualului; dacă blocajele persistă, verificați perifericele înainte de a da vina pe placa electronică.
Întrebări frecvente despre placa electronică 111112778
Acest ansamblu funcționează dacă doar afișajul este defect?
Trebuie ajustați parametrii după schimbarea plăcii?
Centrala termica mea se blochează fără coduri pe afisaj, poate fi placa?
