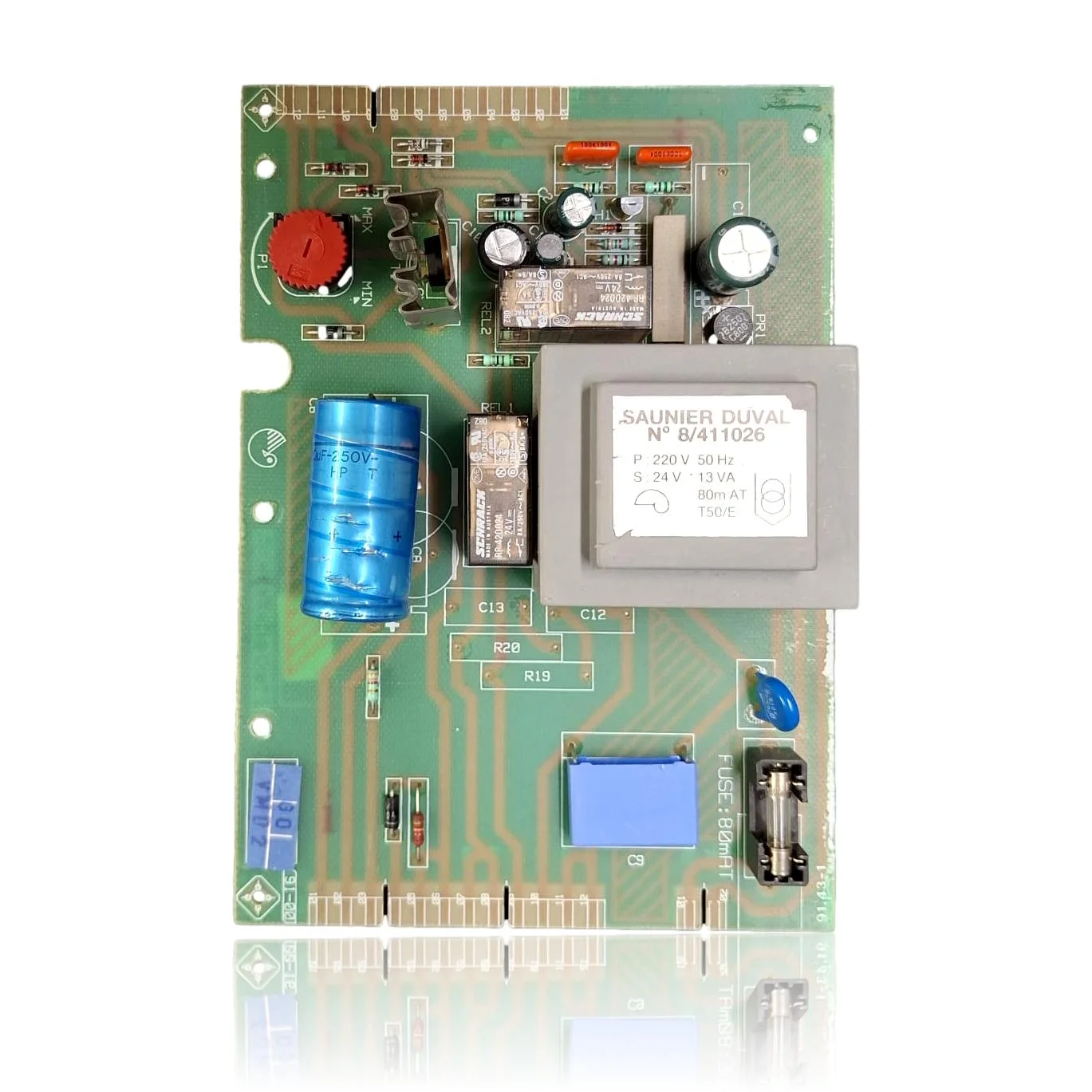

Placa electronică Saunier Duval Ref. 8/411026
Placa electronica de control a centralei termice Saunier Duval gestioneaza aprinderea, modularea arzatorului, pompa si sigurantele sistemului. Cand apare o defectiune, centrala termica poate sa nu porneasca, sa se blocheze sau sa functioneze in mod eratic. Acest model este compatibil cu mai multe centrale termice ale marcii Saunier Duval, printre altele. Este recomandat sa o inlocuiesti daca experimentezi aceste probleme pentru a restabili functionarea normala a centralei termice.
TVA inclus
Întreabă pe WhatsAppCentrale termice Saunier Duval compatibile
Placă electronică. Una compatibilidad contrastada: Duval.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Saunier Duval Duval | Saunier Duval | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum să verifici dacă este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți codul inscripționat pe piesa montată și comparați-l cu codul de catalog —. Dacă nu este vizibil, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu se aprinde, nu sunt lumini si nici afisaj.
Cauza: Placa are un transformator și un siguranță; dacă se defectează, nu primește curent.
Verifică siguranța plăcii și măsoară dacă transformatorul furnizează 24V la ieșire înainte de a-l schimba.
- 02
Unul dintre circuitele plăcii nu răspunde (cum ar fi pompa sau vana), în timp ce celălalt funcționează.
Cauza: Placa are două relee independente; dacă unul eșuează, afectează doar circuitul său.
Măsoară cu multimetru dacă există curent la ieșirea componentului afectat atunci când ar trebui să se activeze, înainte de a înlocui placa.
- 03
Centrala termica se blochează cu un cod care nu corespunde stării reale a senzorului sau a presostatului.
Cauza: O defect în placa poate oferi o citire incorectă a unui senzor, chiar dacă acesta este în regulă.
Verifică senzorul indicat cu un multimetru înainte de a considera că placa este cauza.
- 04
Fusibilul plăcii se arde din nou la scurt timp după ce a fost înlocuit.
Cauza: Un fusibil care sare repetat indică un scurtcircuit pe placa electronică sau în ceea ce alimentează.
Deconecte componente cu component care alimenteaza placa pentru a gasi scurtcircuitul inainte de a presupune ca este placa.
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Saunier Duval
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Tensiune primară transformator
- 220 V 50 Hz
- Tensiune secundară transformator
- 24 V 13 VA
- siguranță
- 80 mAT
- Clasă termică fuzibilă
- T50/E
- releu
- SCHRACK RP420024, 24V, 8A/250V~AC1, Fabricat în Austria
- Cod transformator (serigrafie)
- Nº 8/411026
- cod cupru
- 8/050182d
- Releul montat pe placa este de marca Schrack (fabricantul componentului, nu neapărat al plăcii complete).
- Referința publicată anterior în catalog (05712700) este incorectă; referința corectă este 8/411026.
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Saunier Duval Saunier Duval (PDF)Document © Saunier Duval, furnizat ca referință tehnică.
Întrebări frecvente despre placa electronică
Ce cod trebuie să cer pentru această placă de la Saunier Duval, 8/411026 sau 05712700?
Ce tensiune de lucru are transformatorul plăcii Ref. 8/411026?
Placa 8/411026 de Saunier Duval are fusibil intern?
De ce marcă sunt releele acestei plăci Saunier Duval Ref. 8/411026?
Când trebuie să înlocuiesc această placă într-o centrala termica Saunier Duval?
