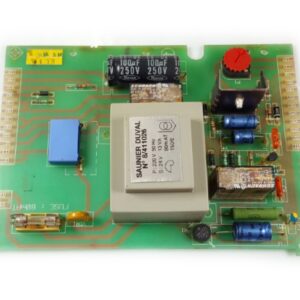

Placa Electrónica Saunier Duval Ref. 8/411026
Placa electrónica de caldera Saunier Duval. Lleva un transformador con primario de 220V 50Hz y secundario de 24V 13VA, fusible de 80mAT y dos relés (REL1/REL2). El fabricante real del circuito impreso no está confirmado: la etiqueta del transformador dice Saunier Duval y la serigrafía de cobre dice Bulex. Se sustituye cuando falla el control de las salidas que gestiona la placa.
Recambios relacionados con Saunier Duval Saunier
Calderas Saunier Duval compatibles
Placa electrónica. Una compatibilidad confirmada con dos fuentes independientes: Duval. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Duval | Saunier | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no da ninguna señal de vida, sin testigos ni display.
Causa: Esta placa lleva su propio transformador y fusible de entrada; si esa etapa falla, no llega alimentación a nada más.
Comprueba el fusible de la placa y mide si el transformador entrega los 24V en su secundario antes de sustituirla.
Uno de los dos circuitos que gobierna la placa deja de responder (por ejemplo la bomba o la válvula), mientras el otro sigue funcionando.
Causa: Esta placa reparte las salidas en dos relés independientes (REL1 y REL2); si uno falla, solo se ve afectado su circuito.
Mide con el polímetro si hay tensión en la salida del componente afectado cuando debería activarse, antes de cambiar la placa.
La caldera se bloquea con un código que no coincide con el estado real de la sonda o el presostato.
Causa: Un fallo en la placa puede simular una lectura errónea de un sensor aunque ese sensor esté correcto.
Verifica el sensor señalado con un polímetro antes de dar la placa por culpable.
El fusible de la placa se funde de nuevo poco después de cambiarlo.
Causa: Un fusible que salta repetidamente suele señalar un cortocircuito en la propia placa o en lo que alimenta.
Desconecta los componentes que alimenta la placa uno a uno para localizar el corto antes de dar por hecho que es la placa.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Saunier Duval
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Tension primario transformador
- 220 V 50 Hz
etiqueta - Tension secundario transformador
- 24 V 13 VA
etiqueta - fusible
- 80 mAT
etiqueta - Clase termica fusible
- T50/E
etiqueta - rele
- SCHRACK RP420024, 24V, 8A/250V~AC1, Made in Austria
etiqueta - Codigo transformador (serigrafia)
- Nº 8/411026
etiqueta - Codigo cara cobre
- 8/050182d
etiqueta
- El fabricante real del circuito impreso no está determinado: la etiqueta del transformador dice Saunier Duval y la serigrafía de la cara de cobre dice Bulex; ambas marcas conviven en la misma pieza física.
- El relé montado en la placa es de la marca Schrack (fabricante del componente, no necesariamente de la placa completa).
- La referencia publicada anteriormente en catálogo (05712700) es incorrecta según arbitraje; la referencia correcta es 8/411026.
- El código de la cara de cobre se ha leído de forma ligeramente distinta entre pasadas (8/050182d); verifica el código exacto de tu unidad antes de pedir.
- No consta ninguna marca 'ERA' en la pieza; ese dato no se sostiene y no se ha usado.
