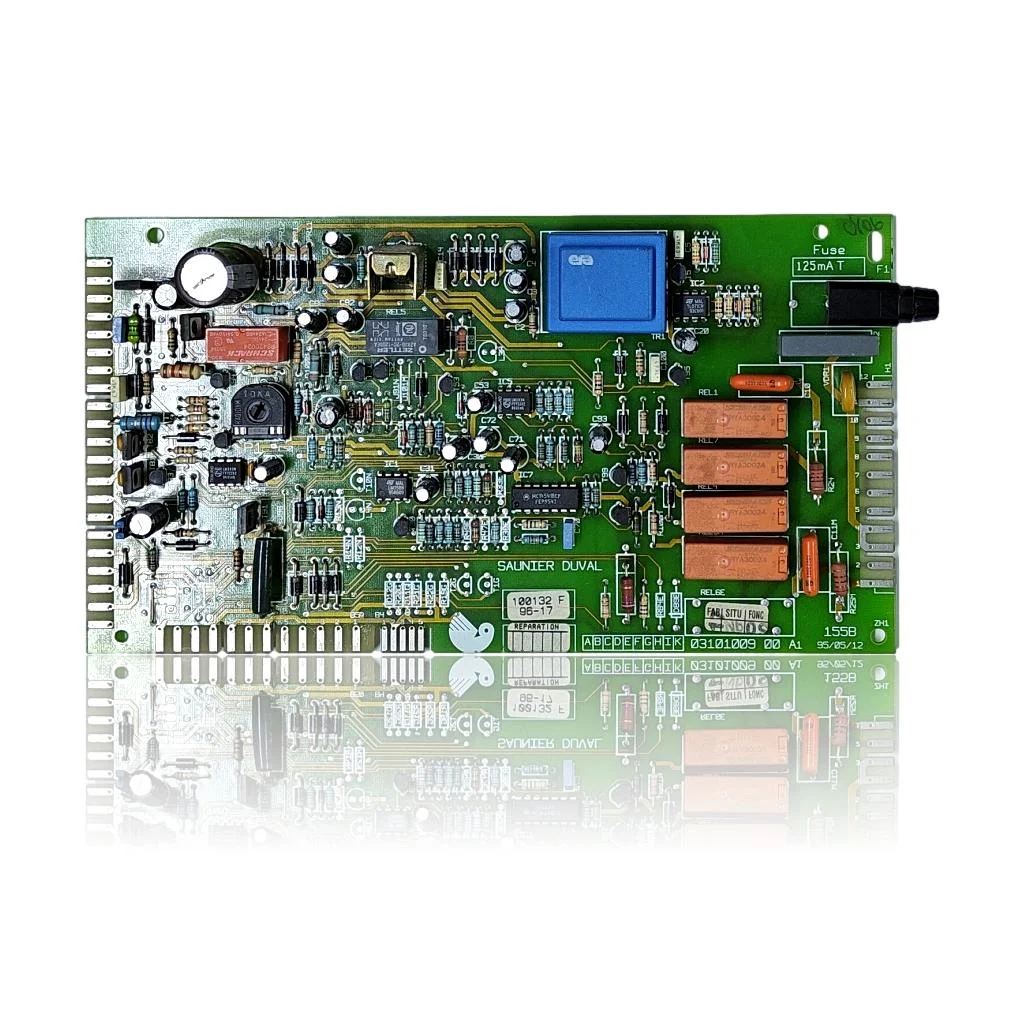

Placa electronica Saunier Duval Thelia 23E Ref. 03101009 00 A1
Placa electronica de control regleaza aprinderea, modularea arzatorului, pompa si sigurantele centralei termice. Daca prezinta defectiuni, centrala termica poate sa nu porneasca, sa se blocheze sau sa functioneze in mod eratic. Aceasta Placa Electronica Saunier Duval Thelia 23E Ref. 03101009 00 A1 este compatibila cu mai multe modele din gama Thelia, cum ar fi 23 (post-CE) si AS 23 (post-CE), printre altele. Atunci cand se detecteaza probleme precum codul F.28, care indica o defectiune la pornire, diagnosticul tehnic trebuie sa confirme daca este necesara inlocuirea placii pentru a restabili functionarea adecvata.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 05712700
- Garanție
- 1 an
Fișă tehnică: Centrale termice Saunier Duval compatibile cu codul 05712700
Placa electronica cu codul 05712700. Patru compatibilitati confirmate: 23 (post-CE) si 623.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval 23 (post-CE) | Thelia | Contrastată |
| Saunier Duval 623 | Thelia | Contrastată |
| Saunier Duval 623 CE | Thelia | Contrastată |
| Saunier Duval AS 23 (post-CE) | Thelia | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 05712700 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05712700. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 05712700
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu se aprinde, nu sunt lumini și nu răspunde la comandă.
Cauza: Fusibilul plăcii s-a ars și a întrerupt alimentarea întregii electronici.
Înainte de a schimba placa, măsoară cu un multimetru dacă siguranța de 125mA este arsă: poate fi doar asta.
- 02
Unele componente ale centralei termice nu funcționează, deși afisajul este aprins.
Cauza: Unul dintre cele patru relee nu comută și nu trimite semnalul către componenta corespunzătoare.
Identifică ce element nu funcționează (pompa, vana, ventilatorul) pentru a determina ce releu ar putea fi defect.
- 03
Centrala termica nu răspunde la nicio apăsare a comenzii și nu își schimbă starea.
Cauza: O defect în electronica de control împiedică placa să proceseze comenzile utilizatorului.
Verifică dacă cablajul telecomenzii sau al panoului de control este bine conectat înainte de a înlocui placa.
Coduri de eroare Saunier Duval care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.63 | Eroare EEPROM. | Memoria EEPROM a plăcii (PCB) este coruptă sau ilizibilă; autodiagnosticul blochează echipamentul. Verificați măsurând alimentările plăcii și, dacă perifericele sunt corecte, confirmați reprogramând/inițializând sau înlocuind PCB-ul. |
| F.64 | Defecțiune la electronică / NTC. | Convertorul analog-digital sau etajul de măsurare al PCB-ului interpretează greșit sondele NTC (citiri incoerente). Verificați rezistențele reale ale NTC-urilor la conectorul plăcii și continuitatea fasciculului de cabluri; dacă sunt corecte și defecțiunea persistă, PCB-ul este defect. |
| F.70 | Cod de produs nevalid (DSN). | După înlocuirea ecranului și/sau a plăcii PCB, nu s-a recodificat DSN-ul sau lipsesc/erori în rezistența de codificare; placa intră în blocaj. Verificați în meniul de service codul aparatului și recodificați (d.93) sau montați rezistența/codul corecte. |
| F.61 | Defecțiune de control/activare a vanelor de gaz. | Driverul plăcii de circuit imprimat nu furnizează semnalul/tensiunea adecvată către valva de gaz (sau o detectează în scurtcircuit). Verificați continuitatea cablului și tensiunea/onda de comandă la bornele valvei în timpul încercării de aprindere; dacă valva și cablajul sunt în regulă și nu există comandă corectă, cauza este placa de circuit imprimat. |
| F.28 | Defecțiune la pornire: aprindere eșuată. | Dacă etapa de aprindere/control a plăcii electronice eșuează (nu excită transformatorul de scânteie sau nu comută vana), arzătorul nu pornește și apare F.28. Verificați scânteia și tensiunea de comandă la transformator/vană; dacă gazul, electrozii și fasciculele sunt OK și nu există excitație din partea plăcii, cauza este placa electronică. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Saunier Duval 05712700
- Referință de catalog
- 05712700
- SKU intern Uniclima
- PLTHLI23E
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 16 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Siguranță
- 125mA T
- Cod placa (bază)
- 100132 F 96-17
- Cod piesa
- 03101009 00 A1
- Lot și dată
- 155B 95/05/12
- Lot și dată (împreună cu codul 100132 F)
- 96-17
- Relee
- RYA30024 (x4, coduri REL1/REL7/REL4/REL3M)
- circuit integrat
- MC14541BCP FEP9547
- Circuit integrat (2)
- TL071CN
- Producător releu TR1
- ERA
- Producător releu REL5
- ZETTLER
- Producător releu (marcat cu roșu)
- SCHRACK
- Cod rele (marcat cu portocaliu)
- TYA30024
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Saunier Duval 23 (post-CE) (PDF) Document © Saunier Duval, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 05712700
Este afisaj electronic este compatibil cu centrala termica Saunier Duval Thelia 23E?
Care este codul plăcii de la Saunier Duval Thelia 23E?
Când trebuie să schimb placa de la Thelia 23E?
Ce fusibil și câte relee utilizează această placă a Thelia 23E?
Ce coduri de eroare sunt comune pe această placă?
Câte modele sunt compatibile cu placa electronică Saunier Duval Thelia 23E?
