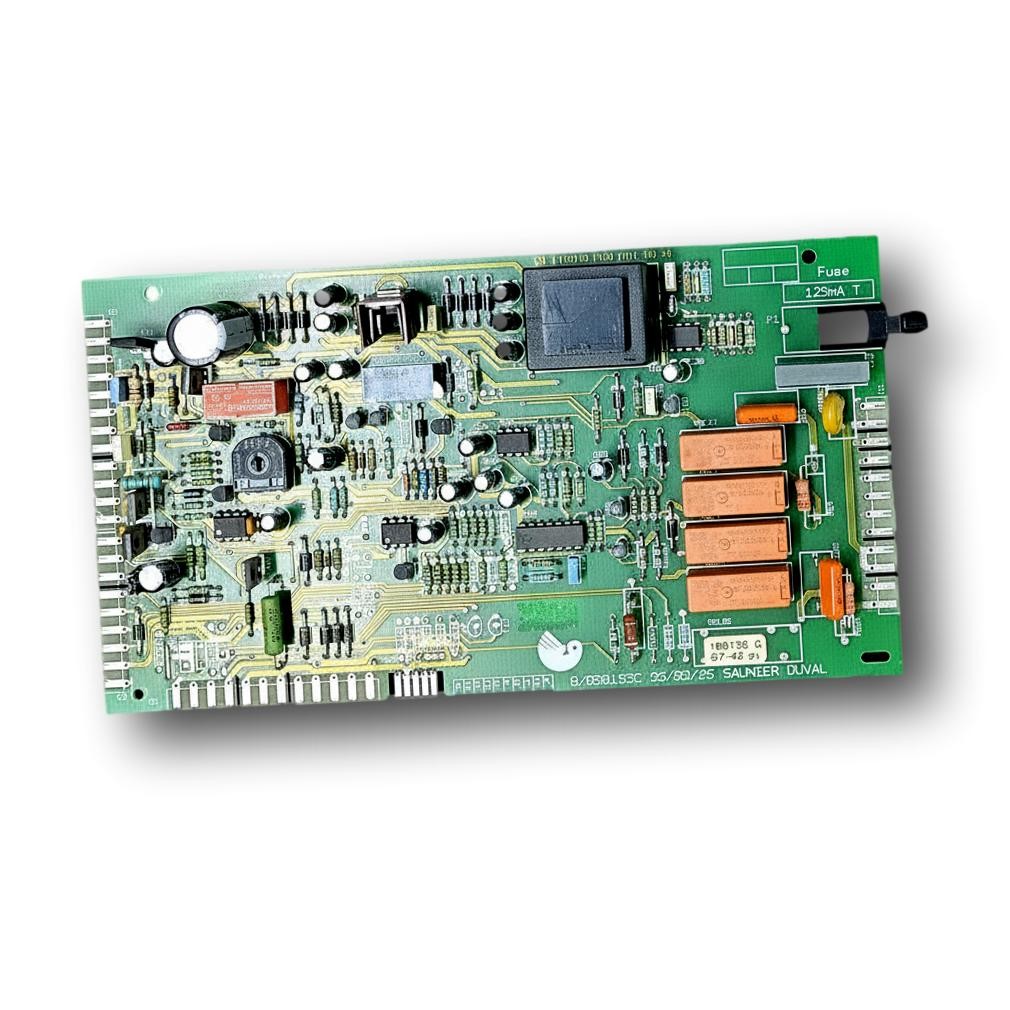

Placa electronică multifuncțională Saunier Duval Thelia 23 Ref. PCB.1390-A
Dacă centrala ta termică nu pornește, se blochează sau prezintă un comportament eratic, este posibil să ai nevoie de Placa Electronică Multifuncțională Saunier Duval Thelia 23. Această placă electronică de control se ocupă cu gestionarea aprinderii, modulării arzătorului, pompei și siguranțelor centralei. Utilizatorii pot observa probleme precum codul de eroare F.28, care indică o defecțiune la pornire, sau F.64, care semnalează o defecțiune în electronică. Este compatibilă cu mai multe modele din gama Thelia, inclusiv 23 (post-CE) și 623, printre altele. Se recomandă înlocuirea acesteia atunci când se detectează aceste defecțiuni sau simptome.
TVA inclus
Întreabă pe WhatsAppFișă tehnică: Centrale termice Saunier Duval compatibile cu codul 05712700
Placa electronica cu cod 05712700. Patru compatibilitati verificate: 23 (post-CE) si 623.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval 23 (post-CE) | Thelia | Contrastată |
| Saunier Duval 623 | Thelia | Contrastată |
| Saunier Duval 623 CE | Thelia | Contrastată |
| Saunier Duval AS 23 (post-CE) | Thelia | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 05712700 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05712700. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 05712700
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termica pare aprinsă, dar pompa sau ventilatorul nu pornesc.
Cauza: Releul plăcii care controlează acel component nu închide contactul, deși restul funcționează.
Măsoară cu un tester dacă ajunge curent la conectorul pompei sau al ventilatorului atunci când centrala termică are nevoie de căldură.
- 02
Termostatul de perete nu afectează centrala termică, chiar dacă se schimbă temperatura.
Cauza: Placa nu primește sau nu procesează semnalul de cerere de la termostat.
Verifică cablajul și conexiunea termostatului la bornele plăcii înainte de a o schimba.
- 03
Sare siguranța plăcii la conectarea centralei termice la rețea.
Cauza: Placa detectează un scurtcircuit și protejează circuitul arzând siguranța.
Înainte de a monta un siguranță nouă, verifică dacă nu există un cablu dezizolat sau un component, cum ar fi pompa sau o vană, în scurtcircuit.
- 04
Centrala termică funcționează bine în apă caldă menajeră, dar nu în încălzire, sau invers.
Cauza: Releul care separă cele două circuite de pe placă funcționează defectuos doar în unul dintre modurile de funcționare.
Forțează fiecare mod separat de la termostat sau selector pentru a determina dacă defectul este de cerere sau de placa propriu-zisă.
Coduri de eroare Saunier Duval pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F.63 | Eroare EEPROM. | Memoria EEPROM a plăcii (PCB) este coruptă sau ilizibilă; autodiagnosticul blochează echipamentul. Verificați măsurând alimentările plăcii și, dacă perifericele sunt corecte, confirmați reprogramând/inițializând sau înlocuind PCB-ul. |
| F.64 | Defecțiune la electronică / NTC. | Convertorul analog-digital sau etajul de măsurare al PCB-ului interpretează greșit sondele NTC (citiri incoerente). Verificați rezistențele reale ale NTC-urilor la conectorul plăcii și continuitatea fasciculului de cabluri; dacă sunt corecte și defecțiunea persistă, PCB-ul este defect. |
| F.70 | Cod de produs nevalid (DSN). | După înlocuirea ecranului și/sau a plăcii PCB, nu s-a recodificat DSN-ul sau lipsesc/erori în rezistența de codificare; placa intră în blocaj. Verificați în meniul de service codul aparatului și recodificați (d.93) sau montați rezistența/codul corecte. |
| F.61 | Defecțiune de control/activare a vanelor de gaz. | Driverul plăcii de circuit imprimat nu furnizează semnalul/tensiunea adecvată către valva de gaz (sau o detectează în scurtcircuit). Verificați continuitatea cablului și tensiunea/onda de comandă la bornele valvei în timpul încercării de aprindere; dacă valva și cablajul sunt în regulă și nu există comandă corectă, cauza este placa de circuit imprimat. |
| F.28 | Defecțiune la pornire: aprindere eșuată. | Dacă etapa de aprindere/control a plăcii electronice eșuează (nu excită transformatorul de scânteie sau nu comută vana), arzătorul nu pornește și apare F.28. Verificați scânteia și tensiunea de comandă la transformator/vană; dacă gazul, electrozii și fasciculele sunt OK și nu există excitație din partea plăcii, cauza este placa electronică. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Saunier Duval 05712700
- Referință de catalog
- 05712700
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu aparește aici.
- Tensiune
- 230 V
- Siguranță
- 125 mA T
- Codul placii electronice
- PCB.1390-A
- Codul de fabricație al plăcii electronice
- 8/050155C
- Data de fabricație a plăcii electronice
- 95/09/26
- Etichetă adezivă
- 100132 G / 97-42 SFL
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Saunier Duval 23 (post-CE) (PDF)Document © Saunier Duval, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 05712700
Este PCB.1390-A este același cu cel din fișa Thelia AS 23 (PCB.1330-A)?
Ce siguranță are placa de la Saunier Duval Thelia 23?
Această placă este compatibilă cu Saunier Duval Thelia 23?
Câte modele sunt compatibile cu placa Ref. PCB.1390-A?
Ce coduri de eroare sunt documentate pentru această placă?
Unde pot găsi codul acestei plăci?
