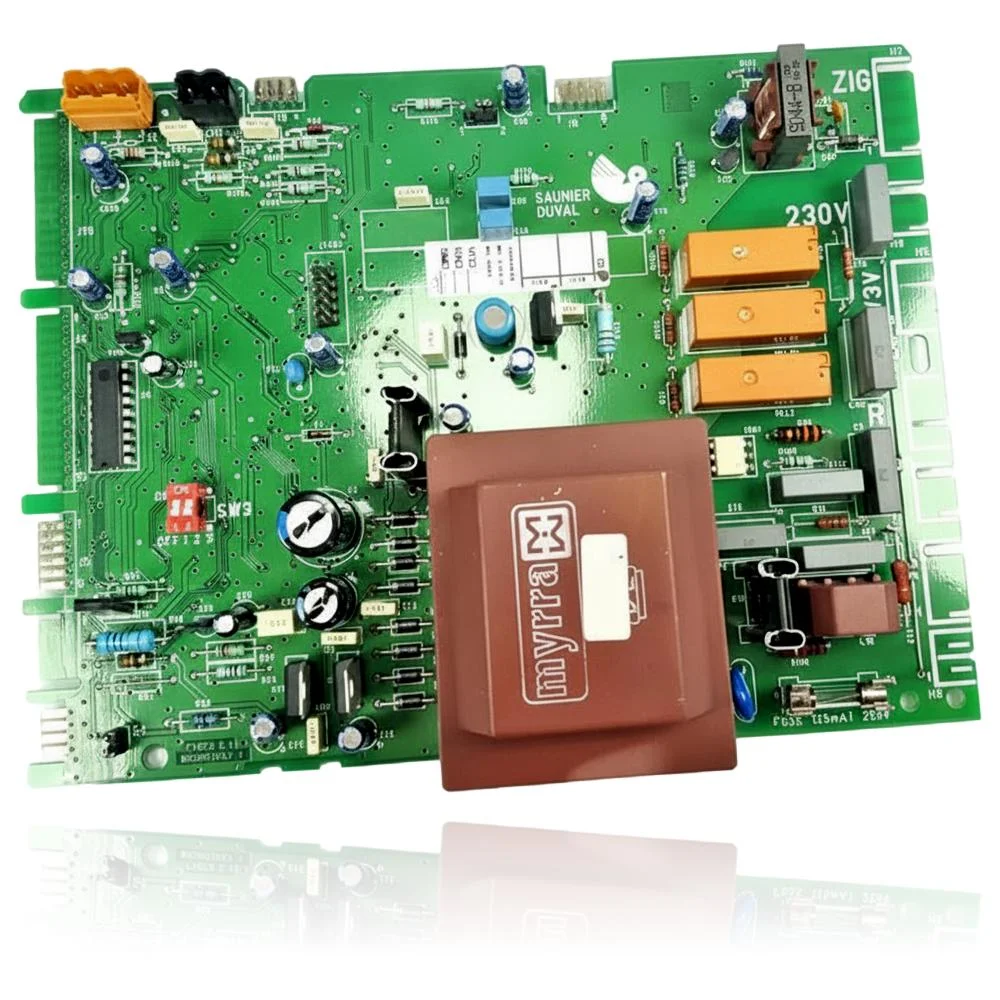

Placa electronică Saunier Duval ISOFAST/ISOMAX
În centralele termice Saunier Duval ISOFAST și ISOMAX se montează Placa Electronică Saunier Duval ISOFAST/ISOMAX, cod S10400, fabricată de Myrra. Această placă electronică de control se ocupă cu gestionarea aprinderii, modularea arzătorului, pompei și siguranțelor centralei termice. Dacă aceasta eșuează, vei observa că centrala termică nu pornește, se blochează sau prezintă un funcționare eratică, putând afișa erori precum 13 sau 20. Este compatibilă cu modele precum C 24 E V1, C 28 E1 și F 28 E2, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea atunci când apar aceste simptome sau la detectarea oricăror daune vizibile.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- S1019000
- Garanție
- 1 an
Fișă tehnică: Centrale termice Saunier Duval compatibile cu codul S1019000
Placa electronica cu codul S1019000. Opt compatibilitati confirmate: C 24 E V1 si C 28 E1.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Saunier Duval C 24 E V1 | ISOFAST | Contrastată |
| Saunier Duval C 28 E1 | ISOFAST | Contrastată |
| Saunier Duval C 28 E1 NOx | ISOFAST | Contrastată |
| Saunier Duval C 35 E1 | ISOFAST | Contrastată |
| Saunier Duval F 28 E1 | ISOFAST | Contrastată |
| Saunier Duval F 35 E1 | ISOFAST | Contrastată |
| Saunier Duval C 28 E2 | ISOMAX | Contrastată |
| Saunier Duval F 28 E2 | ISOMAX | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul S1019000 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți codul inscripționat pe piesa montată și comparați-l cu codul de catalog S1019000. Dacă nu este vizibil, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică S1019000
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu se aprinde și afisajul este stins.
Cauza: Transformatorul sau etapa de alimentare a plăcii nu furnizează curent circuitelor de control.
Măsurați cu un multimetru ieșirea transformatorului plăcii înainte de a o schimba.
- 02
Afisajul se aprinde, dar centrală termică nu se aprinde.
Cauza: Placa pornește, dar nu procesează cererea și nu activează ventilatorul sau valva de gaz.
Verifică dacă există o cerere reală de încălzire sau apă caldă (robinet deschis, termostat solicitând) înainte de a exclude placa.
- 03
Iese un cod de eroare diferit de fiecare dată când repornești centrala termică.
Cauza: Placa are o defectiune interna instabila care se manifesta aleatoriu la fiecare pornire.
Notează codurile care apar; dacă se schimbă fără a avea legătură cu vreo defecțiune reală detectabilă, indică pe placa electronică.
- 04
Centrala termică pierde programarea sau setările la oprirea completă.
Cauza: Memoria plăcii nu reține datele atunci când lipsește curentul, simptom tipic al unei defecțiuni în acea etapă.
Verifică dacă placa are baterie de rezervă și dacă aceasta este descărcată înainte de a schimba placa completă.
Coduri de eroare Saunier Duval care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| 13 | Defecțiune placă electronică principală. | Placa principal (S1019000) nu trece de autodiagnosticare internă; de obicei, acest lucru se datorează unei defecțiuni a electronicii/EEPROM sau faptului că placa nu generează tensiunile interne. Verificați 230 V la intrare, siguranța și tensiunile de joasă tensiune (5/15/24 V) pe PCB; dacă sunt corecte și cablajul este OK, înlocuiți placa. |
| 20 | Defect de comunicare între interfața utilizatorului și placa principală. | Fallo al canal de comunicare/ebus pe placa principal, incompatibilitate între interfață și PCB sau conexiune/mază defectuoasă. Verificați alimentarea interfeței de pe placă, conectorii/mază și testați cu o interfață cunoscută; dacă persistă, cauza este PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Saunier Duval S1019000
- Referință de catalog
- S1019000
- SKU intern Uniclima
- PLCACHFC
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Siguranță
- 125 mA T, 250V
- Producătorul transformatorului
- Myrra
Întrebări frecvente: placa electronica S1019000
Această placă Saunier Duval S1019000 este compatibilă cu ISOFAST C 28 E1 NOX?
Ce marcă este transformatorul acestei plăci pentru ISOFAST F 35 E1?
Ce siguranță are placa electronică a centrala termică Saunier Duval ISOFAST?
