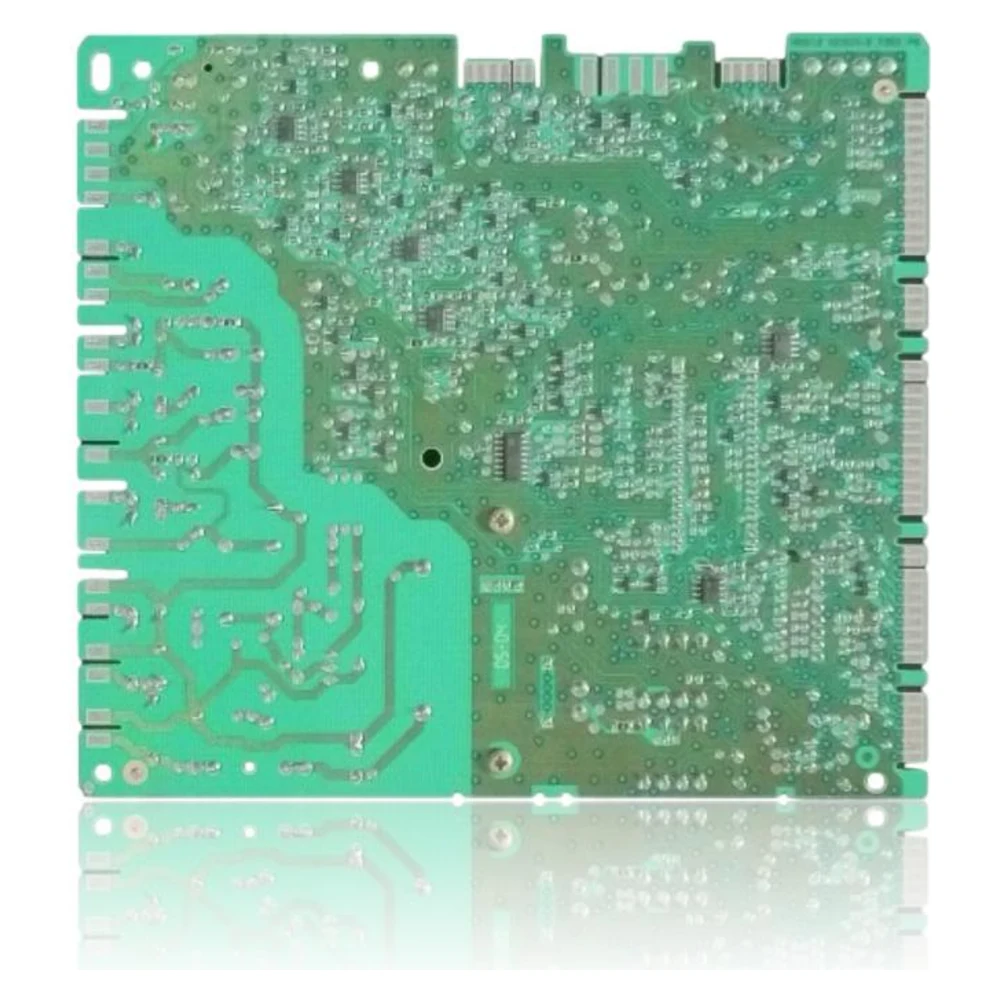

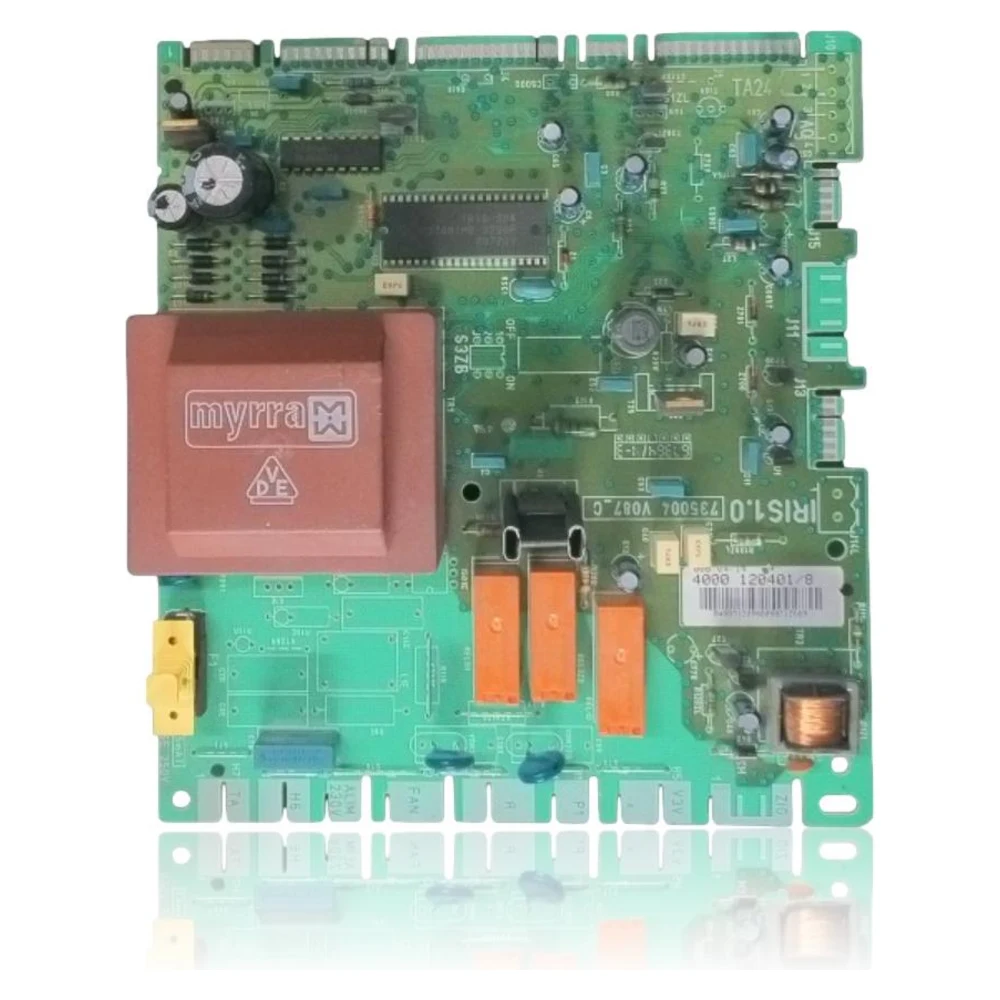

Placa Electronică Principală Saunier Duval Themaclassic F24 E (IRIS 1.0) — Cod S1008200
Placa electronica principal IRIS 1.0 pentru Saunier Duval Themaclassic F24 E. Gestioneaza aprinderea, modularea si toate sigurantele (ventilator, pompa, valvula de gaz si senzori). Daca centrala dumneavoastra termica afiseaza erori F1/F2/F3, supraincalziri sau reporniri aleatorii, aceasta placa poate fi cauza dupa ce au fost excluse perifericele.
TVA inclus
Întreabă pe WhatsAppCentrale termice Saunier Duval compatibile cu codul S1008200
Placa electronica cu cod S1008200. Patru compatibilitati confirmate cu doua surse independente: F 24 E si C 24 E.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Saunier Duval F 24 E | Themaclassic | Confirmat · 2 surse |
| Saunier Duval C 24 E | Themaclassic | Confirmat · 2 surse |
| Saunier Duval F 24 E / F 24 E BT | Thematek | Confirmat · 2 surse |
| Saunier Duval F 30 E | Themafast | Confirmat · 2 surse |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum să verifici dacă codul S1008200 este piesa pentru centrala ta termică
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Array
- Array
- Array
- Array
- Array
- Array
Simptome și erori pe care le rezolvă placa electronică S1008200
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Centrala termica oprita sau reinnoiri aleatorii fara un model.
Cauza: Sursa/filtrare a schimbatorului de caldura cu placi IRIS 1.0 degradat
Măsurați 230 V la bornele ALIM 230 V și verificați tensiunile secundare; verificați condensatoarele și sudurile.
- 02
F1/F4 persistent fără scânteie
Cauza: Etapa de aprindere/ionizare pe placa defectuoasă
Verifica electrozul și cablul; dacă sunt în regulă și nu există tensiune mare, placa poate fi defectă.
- 03
F2 la pornire cu ventilatorul oprit
Cauza: Iesire ventilator (releu/triac) pe placa
Verifica 230 V către ventilator la pornire; dacă nu există tensiune și ventilatorul este în regulă, placa este suspectă.
- 04
F5 cu radiatoare reci
Cauza: Pompa necontrolată de placa sau aer în circuit
Verifica 230 V la pompa la cerere; purghează instalația și verifică limitatorul.
- 05
Citiri eronate ale temperaturii (F14 intermitent)
Cauza: Intrare NTC sau masă instabilă în placa
Măsurați NTC-urile și mănunchiul acestora; dacă valorile sunt corecte, verificați conectorii/introducerea NTC-ului pe PCB.
- 06
Teclat/afisaj fără răspuns, dar ledurile plăcii active.
Cauza: Eșec de comunicare cu placa utilizatorului
Verifica placa utilizator (S1008100) și bus; dacă cea principală nu alimentează/interoghează, posibilă defecțiune în IRIS 1.0.
Coduri de eroare Saunier Duval pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F1 / F4 | Fals de aprindere (nu este gaz sau nu se detectează flacără) | Verificați alimentarea cu gaz, electrodul de aprindere/ionizare și cablajul. Dacă există cerere și nu există scânteie sau tensiune la vană, suspectați modulul de aprindere de pe placa IRIS 1.0 după ce ați exclus perifericele. |
| F2 | Defect de aer/evacuare (ventilație-presostat de aer) | Revizuiți obstrucțiile din coș, tuburile presostatului și ventilatorul. Dacă ventilatorul este în regulă și nu primește 230 V de la placa de circuit la pornire, este posibil să existe o defecțiune a ieșirii/releului ventilatorului pe placă. |
| F3 | Defect de aer repetitiv | Aceleași cauze ca F2; verificați continuitatea presostatului și a tubului său. Dacă presostatul comută și placa nu gestionează ciclul corect, evaluați placa. |
| F5 | Supraîncălzire (limitator/siguranță) | Purgează instalația, verifică pompa și limitatorul. Dacă pompa și NTC-urile sunt corecte, dar placa nu alimentează pompa sau nu oprește arzătorul, placa poate fi defectă. |
| F9 | Alte defecte în buclele de siguranță/senzori (de exemplu, presiune/debit) | Verifica senzorul de presiune/de debit și conectorii. Dacă valorile sunt corecte și problema persistă, este posibil să fie o defecțiune de citire/introducere în placa electronică. |
| F14 | Temperatura incalzire >95 °C (CTN incalzire) | Verifica senzorul NTC de tur și cablajul acestuia. Dacă NTC-ul măsoară corect și continuă să afișeze F14, evaluează conversia A/D/introducerea NTC-ului pe placa electronică. |
| F17 | Tensiune de rețea prea mică (<170 V) | Verifica rețeaua electrică și conexiunea la pământ. De obicei, este străin de placa electronică; dacă apare doar la centrala ta termică, verifică sursa/filtrarea IRIS 1.0. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Saunier Duval S1008200
- Cod OEM
- S1008200
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 8 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Tip
- Placa electronica principala IRIS 1.0 (Themaclassic F24 E)
- Alimentație
- 230 V~ 50 Hz (serigrafie ALIM 230V)
- Ref. OEM
- S1008200 (equiv. 1008200)
- Înlocuire/retrofit
- SYMSI 7.0 S1047000 (kit 0020017592) conform documentației
- Identificare pe PCB

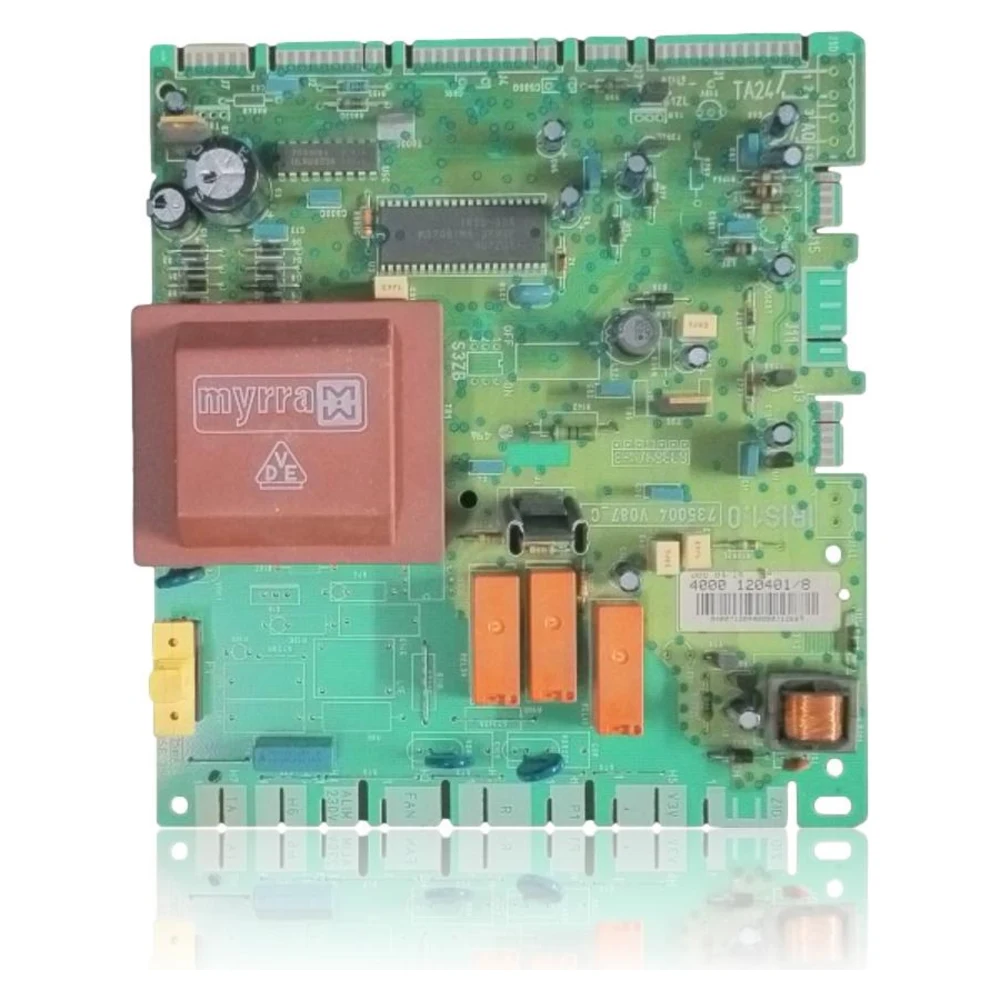

- IRIS 1.0 / IRIS10; familia 120401 (de exemplu, 4000 120401/8)
- Corte anterior de gaz și tensiune. Verificați absența de 230 V înainte de a manipula.
- Respecta cuplul de strângere al bornelor; înlocuiește garniturile/uniunile care sunt de unică folosință.
- După schimbare, efectuați purjarea hidraulică și testul complet de ardere/siguranțe.
- Dacă se instalează SYMSI 7.0 (S1047000), urmați foaia de conversie a kitului 0020017592 (cablu/parametrizare).
- Nu conectați siguranțele (presostat, limitator, senzori). Risc grav.
Întrebări frecvente despre placa electronică S1008200
Această placă este compatibilă cu centrala termică Themaclassic F24 E care are deja SYMSI 7.0?
Trebuie să programez ceva după ce am schimbat IRIS 1.0?
Văd F1 și uneori F2: este sigur că placa este defectă?
