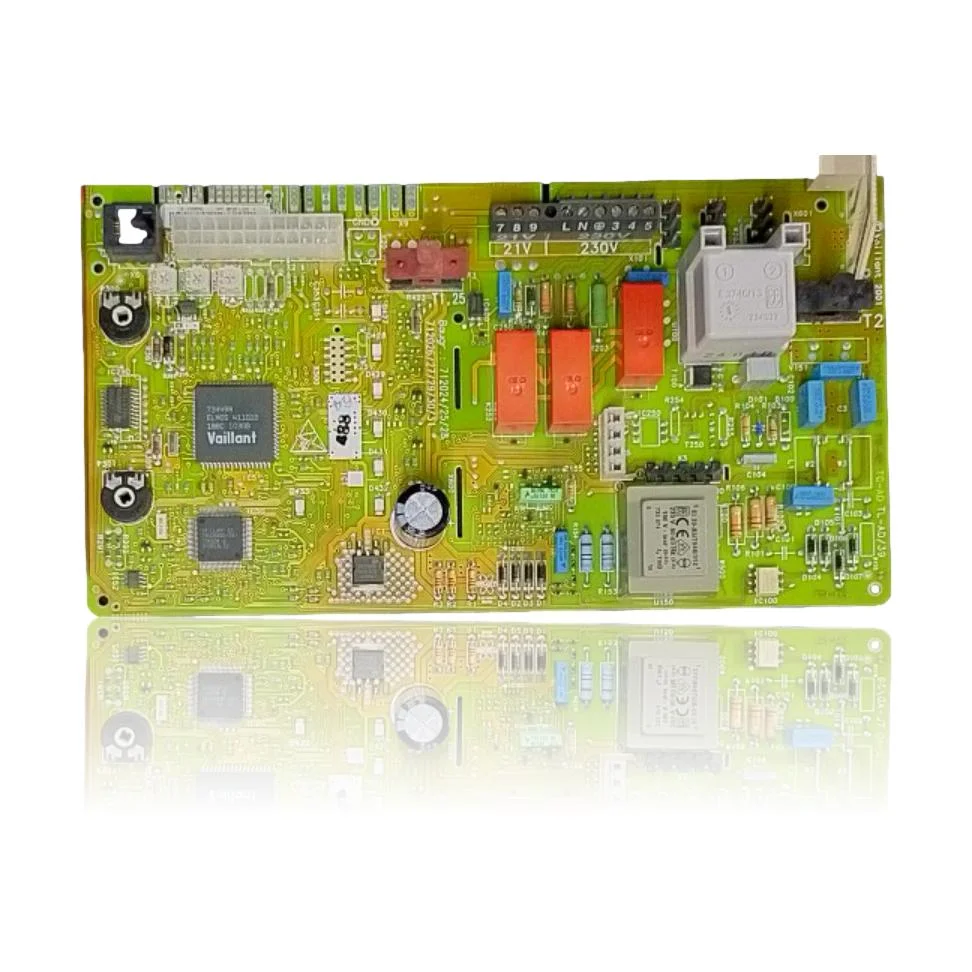

Placa electronică Vaillant VMW 24/282/4-5
Dacă centrala ta termică nu pornește, se blochează sau prezintă un comportament eratic, este posibil să ai nevoie de Placa Electronica Vaillant VMW 24/282/4-5. Această piesă controlează aprinderea, modularea arzătorului, pompa și siguranțele centralei termice. Când aceasta se defectează, ai putea vedea coduri de eroare precum F.61, F.62, F.63, F.64 sau F.65. Se montează pe centralele termice din gama Turbotec Plus VMW, printre altele. Se înlocuiește atunci când simptomele menționate afectează funcționarea centralei termice.
TVA inclus
Întreabă pe WhatsAppCentrale termice Vaillant compatibles cu la referencia 0020092372
Placa electronica cu cod 0020092372. O compatibilitate confirmata: VMW 24/282/4-5 RV.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Vaillant VMW 24/282/4-5 RV | Turbotec Plus VMW (ES/RV) | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum poți verifica dacă codul 0020092372 este piesa pentru centrala ta termică?
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020092372. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 0020092372
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Flacăra arzătorului este instabilă, crește și scade fără ca nimeni să atingă nimic.
Cauza: Placa nu menține stabil semnalul care controlează vana de gaz.
Verifică presiunea de intrare a gazului și starea vanei înainte de a considera placa responsabilă.
- 02
Centrala termica pierde capacitatea de a regla puterea și funcționează întotdeauna la maxim sau la minim.
Cauza: Placa a încetat să ajusteze semnalul de ieșire.
Notează dacă problema apare în toate modurile (încălzire și ACM) sau doar în unul înainte de a schimba placa.
- 03
Centrala termica este complet oprita, fara afisaj si fara lumini de semnalizare.
Cauza: Placa nu primește curent și nu alimentează restul circuitului.
Verifică siguranța plăcii și tensiunea de intrare în priza de 230V înainte de a o înlocui.
- 04
Apare un cod de eroare și centrala termică se blochează fără a oferi altă opțiune decât rearmarea.
Cauza: Electronica detecteaza o conditie in afara parametrilor de siguranta si blocheaza echipamentul.
Consulta înainte de a cumpăra la ce corespunde codul: poate indica un senzor extern și nu placa.
- 05
Telecomanda nu reușește să comunice cu centrala termică, rămâne căutând conexiunea.
Cauza: Modulul de comunicare al plăcii nu răspunde la cererile telecomenzii.
Repornește centrala termică și telecomanda în același timp și verifică cablajul de bus înainte de a schimba placa electronică.
Coduri de eroare Vaillant pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F.61 | Eroare control vana de combustibil | PCB-ul nu comandă corect vana de gaz (etaj de putere/ieșire sau citire de retur defectă). Verificați tensiunea și continuitatea între PCB și vană în timpul cererii de funcționare; dacă cablajul/vana sunt OK, cauza este placa. |
| F.62 | Falla de întârziere de deconectare a vanei de combustibil. | Circuitul de control al PCB-ului nu întrerupe alimentarea vanei de gaz în timpul așteptat sau interpretează cu întârziere stingerea flăcării. Verificați dacă rămâne tensiune la conectorul vanei după oprire și excludeți scurgerea/defecțiunea vanei; dacă persistă, PCB-ul este defect. |
| F.63 | Defect EEPROM | Eroare de memorie/parametrizare în electronica centralei termice (PCB). Dacă defecțiunea persistă după repornire și alimentarea este stabilă, acțiunea documentată este înlocuirea plăcii. |
| F.64 | Defecțiune la electronică / NTC | PCB-ul (ADC/intrare analogică) furnizează citiri neplauzibile ale sondelor chiar dacă NTC-urile și cablajul sunt în regulă. Verificați sondele și continuitatea; dacă citirile sunt corecte, dar eroarea continuă, cauza este placa. |
| F.65 | Defecțiune: temp. electronicii | Supraîncălzirea electronicii: senzorul intern al PCB-ului detectează o temperatură în afara intervalului sau placa se încălzește excesiv. Verificați cauzele externe (ventilație/surse de căldură) și, dacă reapare fără cauză externă, înlocuiți PCB-ul. |
| F.70 | Cod aparat nevalid (DSN) | PCB neconfigurat sau nepotrivit cu afișajul după înlocuire (DSN incorect/absent). Verificați/ajustați DSN-ul în meniul de service (de ex., D93) conform modelului; dacă nu admite parametrizarea, reprogramați sau înlocuiți PCB-ul/afișajul conform manualului. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Ficha de la placă electronică Vaillant 0020092372
- Referință de catalog
- 0020092372
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 2 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Circuit integrat principal
- ELMOS 411023
- Numere de grup de montaj (Baugruppe)
- 712024/25/28 și 712026/27/29/30/31
- Tensiuni marcate pe etichetă
- 21V și 230V
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Vaillant VMW 24/282/4-5 RV (PDF)Document © Vaillant, furnizat ca referință tehnică.
Dudas frecuentes sobre la placă electronică 0020092372
Ce cip are placa de la Vaillant VMW 24/282/4-5?
Estea placă este compatibilă cu alte modele din gama Turbotec Plus VMW?
Ce coduri de eroare sunt documentate pentru această placă?
Ce cod are această placă electronică?
Câte modele sunt compatibile cu această placă?
