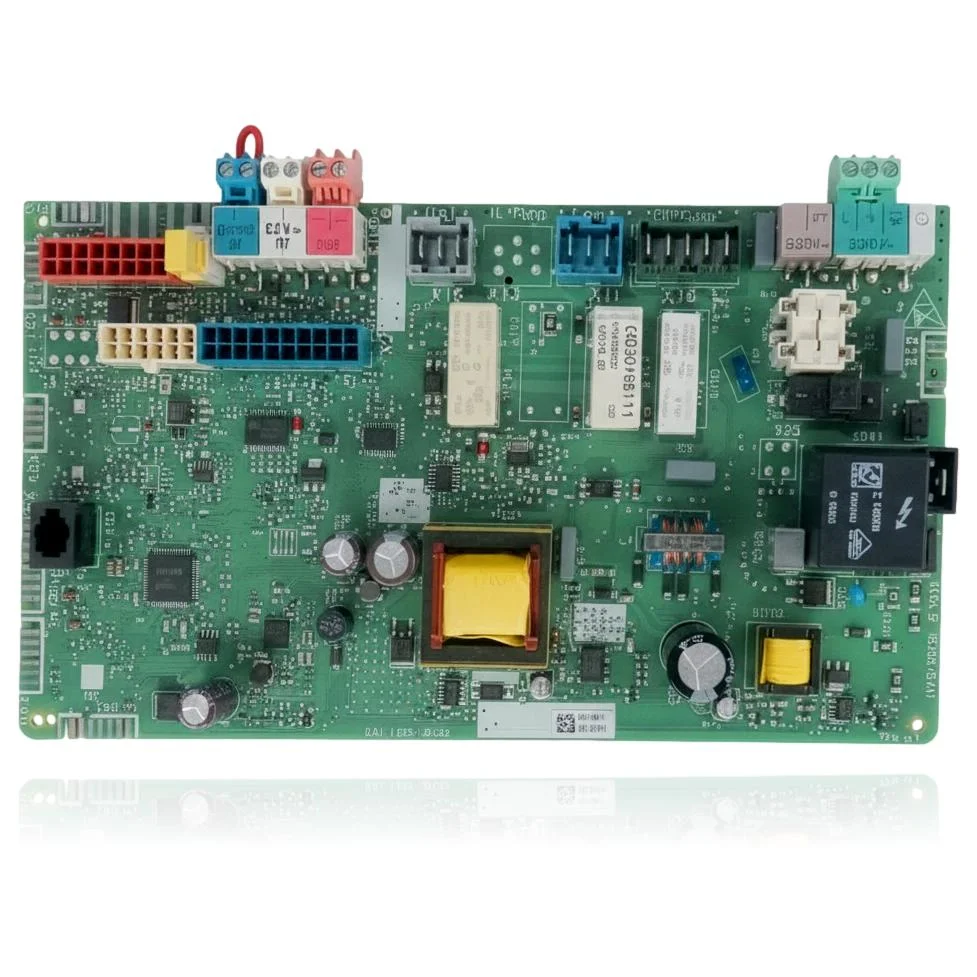

Placă electronică Vaillant VMW 346 5 5 R3 Ref. 0020135165
Placa electronică Vaillant VMW 346 5 5 R3 Ref. 0020135165 este un component care controlează aprinderea, modularea arzătorului, pompa și siguranțele centralei termice. Când apare o defecțiune, centrala termică poate să nu pornească, să se blocheze sau să prezinte comportamente eronate. Utilizatorul poate observa probleme precum imposibilitatea de a aprinde centrala termică sau funcționarea necorespunzătoare a valvei de gaz, manifestându-se prin coduri de eroare precum F.61, F.62, F.63, F.64 sau F.67. Această placă este compatibilă cu modele precum VM 246/5-5, VM 306/5-5 și VMI 346/5-5 R4, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea atunci când apar simptomele menționate sau se detectează defecțiuni în electronică.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 0020135165
- Garanție
- 1 an
Centrale termice Vaillant compatibile cu codul 0020135165
Placa electronica cu codul 0020135165. 11 compatibilitati contrastate: VM 246/5-5 si VM 306/5-5.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Vaillant VM 246/5-5 | ecoTEC plus | Contrastată |
| Vaillant VM 306/5-5 | ecoTEC plus | Contrastată |
| Vaillant VM 386/5-5 | ecoTEC plus | Contrastată |
| Vaillant VMW 246/5-5 | ecoTEC plus | Contrastată |
| Vaillant VMW 306/5-5 | ecoTEC plus | Contrastată |
| Vaillant VMW 346/5-5 | ecoTEC plus | Contrastată |
| Vaillant VMW 236/5-3 | ecoTEC pro | Contrastată |
| Vaillant VMW 286/5-3 | ecoTEC pro | Contrastată |
| Vaillant VMW 236/5-5F | ecoTEC pro | Contrastată |
| Vaillant VMI 306/5-5 R4 | ecoBLOCK plus / VMI | Contrastată |
| Vaillant VMI 346/5-5 R4 | ecoBLOCK plus / VMI | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 0020135165 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020135165. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 0020135165
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu se aprinde: nu sunt lumini, afisaj electronic sau zgomot de la ventilator atunci când încercați să o aprindeți.
Cauza: Placa nu furnizează curent circuitelor interne din cauza unei defecțiuni în alimentarea sa.
Măsoară cu un multimetru dacă ajung 230V la bornele de intrare ale plăcii înainte de a o considera nefuncțională.
- 02
Pe ecran apare un cod de eroare care nu dispare la oprirea și pornirea centralei termice.
Cauza: Electronica de control detectează o defecțiune internă și o menține blocată până când placa este reparată sau înlocuită.
Notează codul exact și consultă-l în manual: unele coduri indică probleme la senzorii externi, nu pe placa electronică.
- 03
Butoanele panoului nu funcționează, deși centrala termică pare să primească curent.
Cauza: Microcontrolerul plăcii a încetat să gestioneze interfața utilizatorului.
Deconecte centrală termică de rețea timp de 2-3 minute și reconectați-o: dacă nu răspunde în continuare, nu este o defecțiune punctuală.
- 04
Centrala termică se oprește singură în timpul funcționării și uneori se reaprinde fără intervenție.
Cauza: O defect intermitent în placa cauzează porniri sau blocări aleatorii.
Verifică dacă conectorii plăcii nu sunt slăbiți sau oxidați; un contact fals poate provoca aceleași simptome.
Coduri de eroare Vaillant care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.63 | Defecțiune EEPROM: eroare a memoriei electronicii centralei termice. | Este cod este atribuit direct acestei placi: manualul oficial și SAT îl definesc drept 'eroare în sistemul electronic' (memoria EEPROM a plăcii PCB coruptă/deteriorată). Se verifică pentru că persistă după resetare și dispare la înlocuirea plăcii. |
| F.64 | Defecțiune de electronică/sondă: scurtcircuit la NTC de tur sau de retur, ori defecțiune a electronicii însăși. | Placa provoacă acest lucru atunci când circuitul său de citire NTC eșuează; se verifică măsurând NTC-urile de plecare/întoarcere (dacă oferă valoarea corectă și eroarea persistă, cauza este electronică/PCB). |
| F.61 | Defecțiune la controlul vanei de gaz (armătura de gaz nu poate fi activată). | Placa de circuite imprimate defectuoasă este una dintre cauzele documentate (împreună cu mănunchiul de cabluri la masă/curtcircuit și valva de gaz). Se verifică prin excluderea mai întâi a mănunchiului și a valvei de gaz; dacă sunt în regulă, cauza este PCB. |
| F.62 | Defecțiune cauzată de întârzierea deconectării vanei de gaz. | Placa de circuiti imprimați defectuoasă este o cauză documentată (împreună cu vana de gaz cu scurgere și semnalul de flacără întârziată). Se verifică prin excluderea vanei de gaz și a electrodului; dacă persistă, cauza este PCB-ul. |
| F.67 | Semnal de intrare al detectorului de flacără neplauzibil / în afara limitelor: defecțiune la electronică. | Manualul și SAT indică 'electronică defectuoasă' ca fiind cauza; placa interpretează greșit semnalul de flacără. Se verifică prin excluderea electrodului de ionizare și a cablajului; dacă semnalul de flacără este corect și eroarea persistă, cauza este PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Vaillant 0020135165
- Referință de catalog
- 0020135165
- SKU intern Uniclima
- PLC-VLL44X
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 0 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Întrebări frecvente: placa electronica 0020135165
Această placă Ref. 0020135165 este compatibilă cu Vaillant VU 246/5-5?
Este modul este compatibil cu o Vaillant VMW 236/5-3, deși celelalte modele sunt din seria 5-5?
