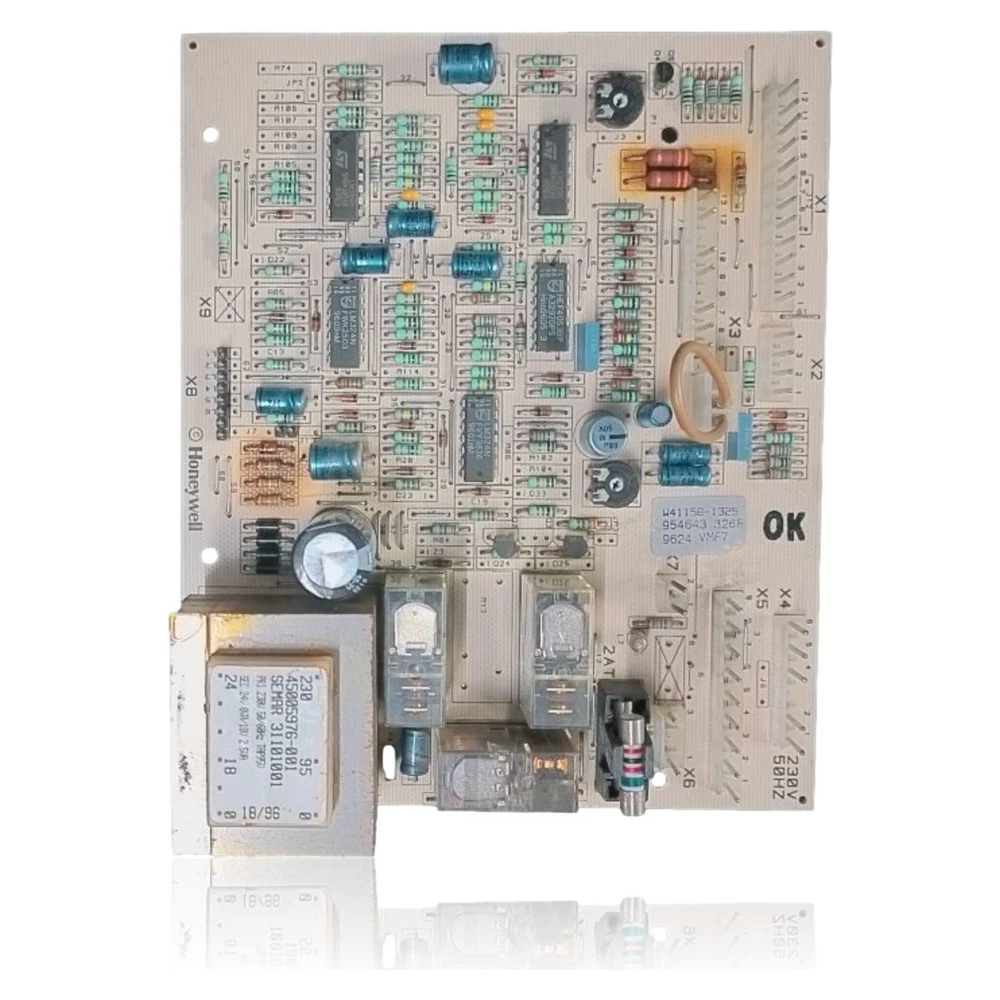

Placa electronica Ferroli NE Fluss 20 CE (Honeywell W4115B1325 VMF7 M1) Ref. 39803410

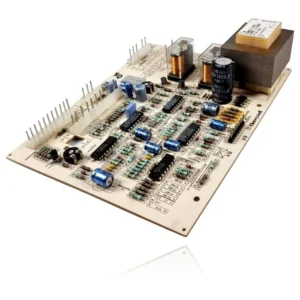

Placa electronica de modulare Honeywell VMF7 M1 (W4115B1325) utilizata de Ferroli ca kit 39803410 in centralele termice New Elite, inclusiv NE Fluss 20 CE. Gestioneaza aprinderea, detectia flacarii prin ionizare, ventilatorul, pompa si siguranta. Produs reconditionat; verificati codul pe eticheta placii dumneavoastra.
compatibile cu codul 39803410
Placa electronica cu cod 39803410. Cinci compatibilitati contrastate: NE Fluss 20 CE si NE Fluss 20 PN CE.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Ferroli (FER) NE Fluss 20 CE | New Elite (NE) | Contrastată |
| Ferroli (FER) NE Fluss 20 PN CE | New Elite (NE) | Contrastată |
| Ferroli (FER) NE Fluss 20 EL PN CE | New Elite (NE) | Contrastată |
| Ferroli NE TF 120 EL (CE) | New Elite (NE) | Contrastată |
| Ferroli (FER) Master CE 20 MEL | Master | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 39803410 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
Simptome și erori pe care le rezolvă placa electronică 39803410
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Blocaje aleatoriu cu LED roșu și necesitatea resetării manuale.
Cauza: Fals intermitent al electronicii VMF7 (releu, suduri reci, sursă auxiliară) sau detectarea flăcării instabile
Verifica alimentarea stabilă 230 V~, continuitatea siguranței de 2AT de pe placă, starea maselor și electrozilor; asigură-te că resetarea restaurează temporar.
- 02
Nu există scânteie de aprindere nici măcar cu cerere.
Cauza: Etapa de aprindere în placa sau cablajul/transformatorul de scânteie defectuos
Verificarea prezenței tensiunii la transformatorul de aprindere în timpul încercării; verificarea cablajului și a electrodului; dacă nu există comandă de la placă, este probabil o defecțiune a modulului.
- 03
Ventilatorul sau pompa nu pornesc în ciuda cererii.
Cauza: Ieșire de comandă pe placă obosită sau releu blocat
Verifica că placa emite tensiune de ieșire către motor/ventilator conform schemei; verifică presostatul de aer și termostatele în serie înainte de a da vina pe placă.
- 04
Aprinderi eșuate cu blocare imediată
Cauza: Nu se detectează ionizarea (lanț de masă/electrod/placă) sau gestionarea flăcării defectuoasă în VMF7.
Curățați electrodul și arzătorul, verificați cablul de ionizare și masa; măsurați curentul de ionizare cu un microampermetru; dacă persistă, suspectați etapa de control al flăcării de pe placă.
- 05
Supraîncălziri punctuale și declanșarea de siguranță
Cauza: Modulatie incorecta sau guvernare anormala a pompei/ventilatorului din cauza placii
Verificarea circuitului hidraulic (debit, purgare) și funcționarea pompei; dacă condițiile sunt corecte și se repetă, evaluați placa.
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Ferroli (FER) 39803410
- Referință de catalog
- 39803410
- Marcă
- Ferroli (FER)
- Tip piesă
- Plăci electronice
- Unități în stoc
- 0 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu aparește aici.
- Cod OEM Ferroli
- 39803410 (înlocuiește 38316700/38316710/38316711).
- Producătorul componentului
- Honeywell/Resideo, seria VMF7 M1. ([verrino.it](https://www.verrino.it/products/21660?utm_source=openai))
- Modelul componentului
- W4115B1325 / W4115B1325B. ([verrino.it](https://www.verrino.it/products/21660?utm_source=openai))
- Alimentație
- 230 V~ 50 Hz; siguranță pe placă 2AT (conform serigrafiei).
- Compatibilitate verificată
- NE Fluss 20 CE, NE Fluss 20 PN CE, NE Fluss 20 EL PN CE, Master CE 20 MEL, NE TF 120 EL (CE).
- Piață
- Modelele NE “Fluss” prezente/homologate în Spania. ([boe.es](https://boe.es/boe/dias/1994/02/25/pdfs/A06303-06305.pdf?utm_source=openai))
- Observații de ajustare
- Modelele NE integrează potențiometre de reglare în tablou; ajustați conform manualului de service după schimbarea plăcii.
- Corta tensiunea electrică și închide gazul înainte de a interveni.
- Descărcați condensatorii și evitați ESD atunci când manipulați placa.
- Verificarea etanșeității după orice deconectare a gazului.
- Purgarea corectă a circuitului hidraulic și a circuitului de combustie.
- Respecta perechile de strângere la conexiuni și borne.
- Utiliza garnituri noi de unică folosință acolo unde este cazul.
- Verifica și, dacă este cazul, reajustează potențiometrele/parametrizarea după schimbare conform manualului.
- Resetarea manuală nu trebuie folosită pentru a masca defecțiuni de ardere sau ventilație.
Întrebări frecvente: placa electronica 39803410
Este produs este compatibil cu Ferroli NE Fluss 20 CE fara afisaj?
Este cod W4115B1325B este valid.
Ce se întâmplă dacă centrala termică arată doar un LED roșu fix?
