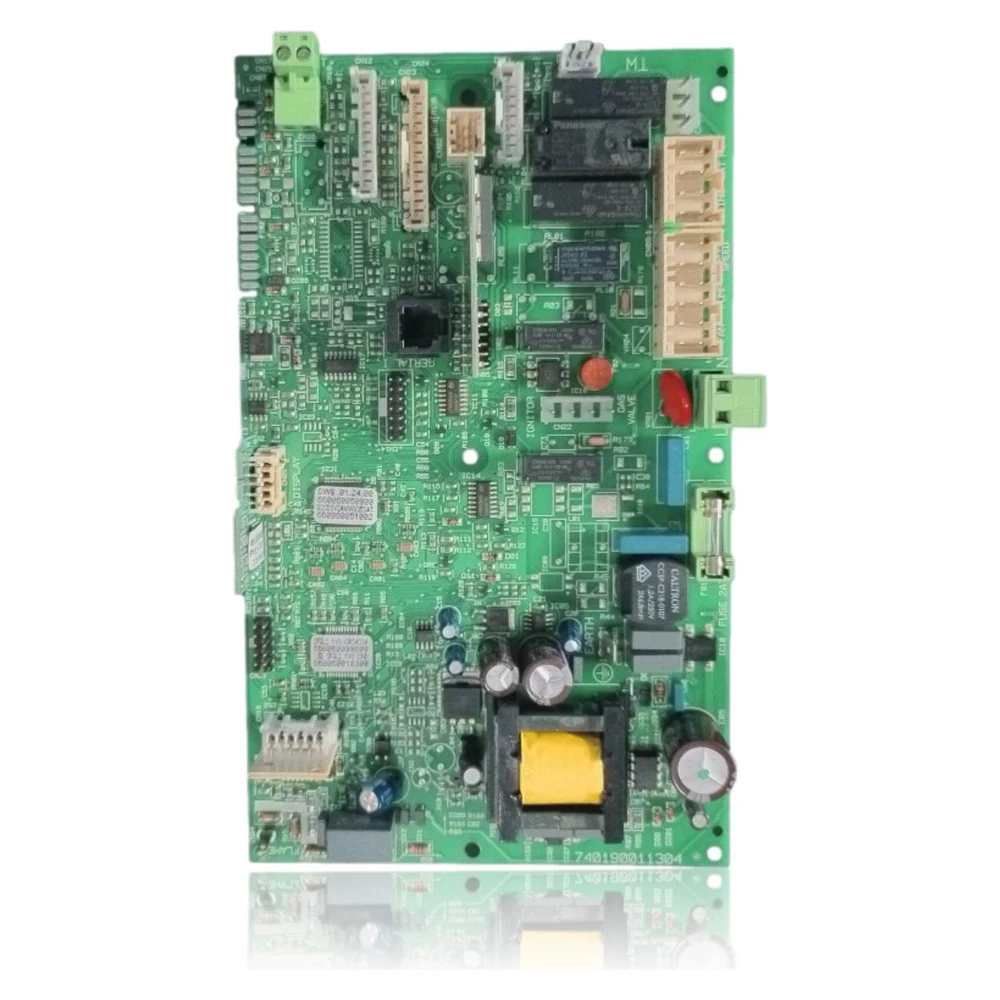

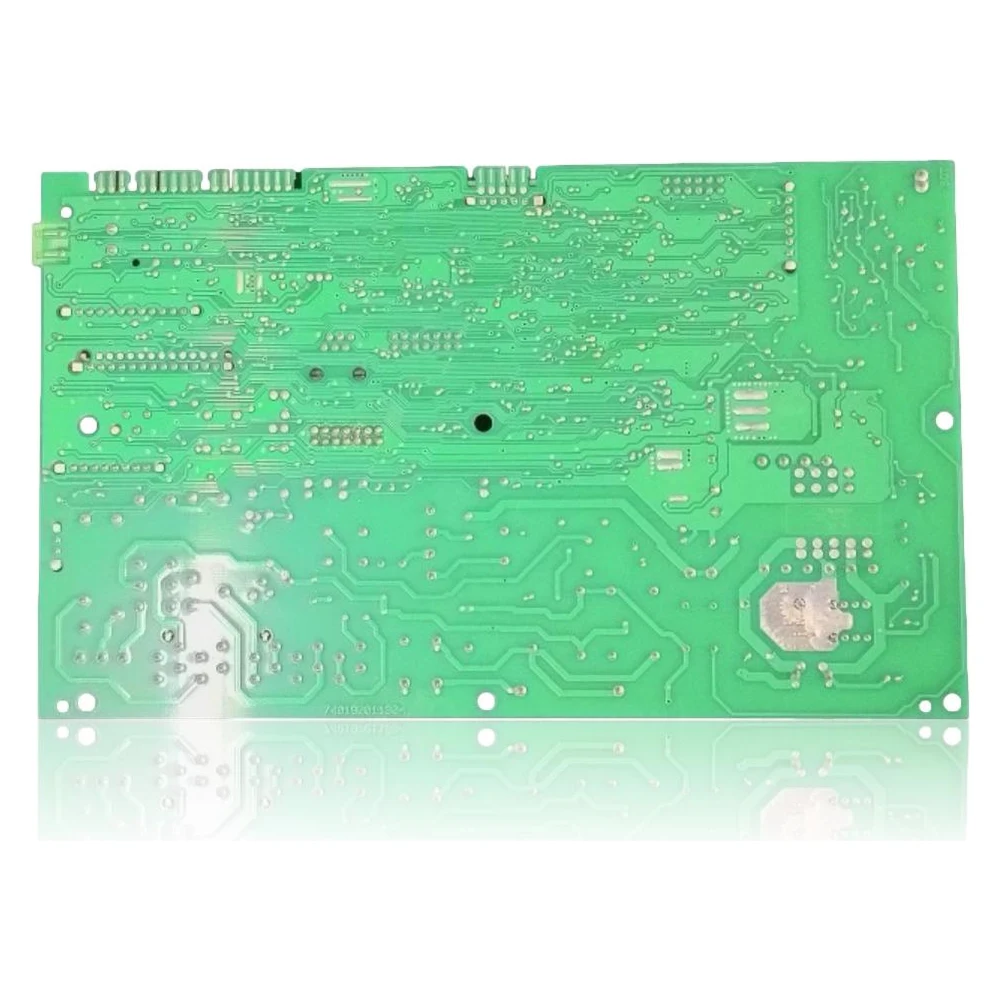

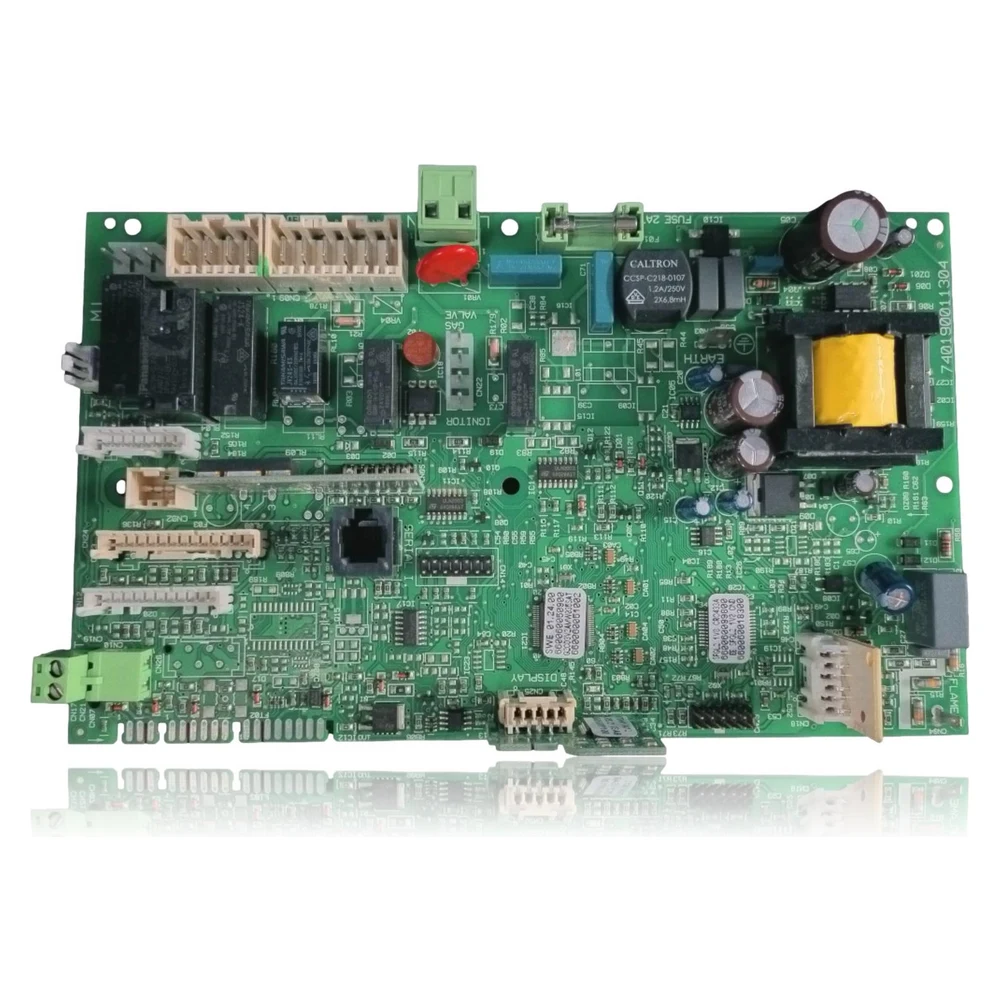

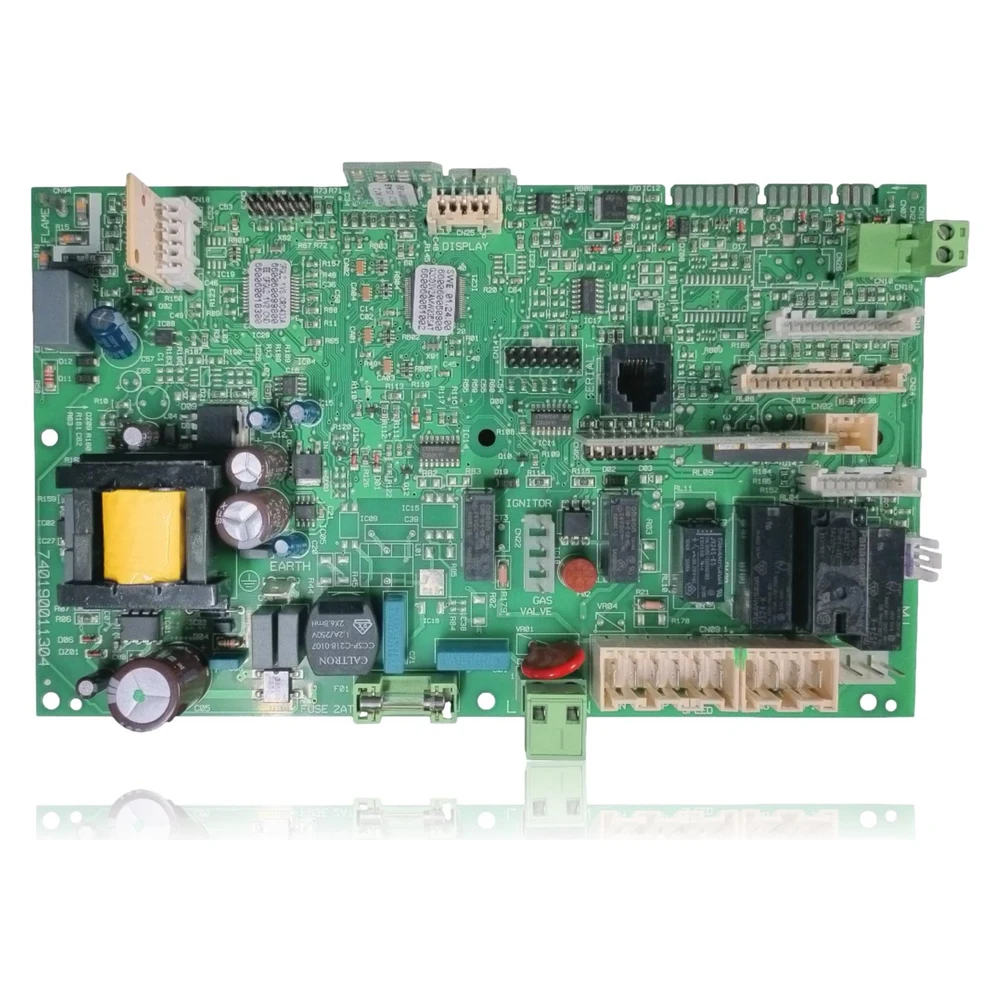

Placa electronică principală Chaffoteaux Pigma 25 FF (GAL2-UNI ATM FULL) Cod. 740190011304
Placa electronica principal GAL2-UNI ATM FULL pentru centrala termica Chaffoteaux Pigma 25 FF. Gestioneaza aprinderea, ventilatorul, pompa, valvula de gaz si senzorii de siguranta. Identificabila prin serigrafie 740190011304 si echivalenta 65109313-05. Utila atunci cand apar erori 3xx sau defectiuni la pornire dupa verificarea alimentarii si a perifericelor.
TVA inclus
Întreabă pe WhatsAppCentrale termice Chaffoteaux compatibile cu codul 740190011304
Placa electronica cu cod 740190011304. Șase compatibilități confirmate cu două surse independente: Pigma 25 FF și Pigma 30 FF.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Chaffoteaux Pigma 25 FF | Pigma | Confirmat · 2 surse |
| Chaffoteaux Pigma 30 FF | Pigma | Confirmat · 2 surse |
| Chaffoteaux Alixia 24 CF/FF | Alixia | Confirmat · 2 surse |
| Chaffoteaux Urbia 25/30 CF-FF | Urbia | Confirmat · 2 surse |
| Chaffoteaux Niagara C 25/30 FF | Niagara C | Confirmat · 2 surse |
| Chaffoteaux Talia 25/30 CF-FF | Talia | Confirmat · 2 surse |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum să verifici dacă codul 740190011304 este piesa pentru centrala ta termică.
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Array
- Array
- Array
- Array
- Array
- Array
- Array
- Array
Simptome și erori pe care le rezolvă placa electronică 740190011304
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Blocaje repetate cu coduri 303/305 sau 302
Cauza: Defecte interne ale plăcii sau ale magistralei de afişare
Măsurați 230 V~ la intrare, verificați siguranța și 5 Vcc; testați cu un display/cablu BUS cunoscut.
- 02
Fără scânteie, în ciuda cererii și ventilației OK.
Cauza: Etapa de aprindere a placii defecte
Verificarea tensiunii înaltă la aprindere, continuitatea cablului electrozilor și că placa emite comanda.
- 03
Pompa/ventilatorul nu pornesc la cerere.
Cauza: Releuri/iesiri defectuoase ale placii
Aplicarea cerinței tehnice (funcția de curățare a coșului), măsurarea tensiunii la ieșiri; dacă nu există 230 V~ cu perifericele corecte, placa eșuează.
- 04
Citiri incoerente de presiune sau temperatură
Cauza: Intrare analogică defectă sau senzor/cablaj
Înlocuiți temporar senzorul cu unul cunoscut, verificați continuitatea; dacă persistă, intrarea plăcii.
- 05
Repori aleatorii ale echipamentului
Cauza: Alimentare instabilă sau sursă internă de placă
Măsurați 230 V~, verificați împământarea, măsurați 5/12 Vcc pe placă sub sarcină; dacă scad, sursa plăcii este defectuoasă.
Coduri de eroare Chaffoteaux pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| 101 | Supraîncălzire a circuitului primar | Revizuiți circulația (pompa, filtre, aer), NTC de impulsie și retur, și că ventilatorul evacuează. Relația cu placa: dacă nu alimentează pompa/ventilatorul în ciuda unei comenzi corecte, sau citirea NTC este corectă și persistă, este posibil să fie o defecțiune a plăcii. |
| 108 | Lipsă de apă / presiune insuficientă | Umpleți instalația până la ~1,0–1,5 bar și purgați. Verificați presostatul/senzorul de presiune. Relația cu placa: rar; excludeți senzorul/cablajul mai întâi. Dacă măsurătoarea ajunge, dar afisajul nu o interpretează, suspectați intrarea analogică a plăcii. |
| 109 | Presiunea de instalare > 3 bar | Descărcați prin supapa de siguranță/circuit și verificați vasul de expansiune. Relația cu placa: verificați semnalul transductorului; dacă este corect și afisajul arată >3 bar fără a fi real, este posibil să existe o eroare de citire în placă. |
| 302 | Eroare de comunicare placa–afisaj | Revizuiți bus-ul/cablajul, conectorii și 5 Vcc la afisaj. Deconectați/curățați și testați. Dacă persistă cu afisajul testat, este probabil un defect în interfața/bus-ul plăcii. |
| 303 | Eroare placa principala | Corte/rearmare, verificați 230 V~, neutru și pământ, siguranța plăcii și absența scurtcircuitelor în periferice. Dacă reapare cu perifericele deconectate, placa este defectă. |
| 305 | Eroare internă a plăcii (variantă) | Identic același abordare ca în 303; verificați tensiunile interne (5/12 Vcc), siguranța și consumul ieșirilor. Dacă tensiunile sunt instabile, înlocuiți placa. |
| 501 | Absenta flacării | Verifica gazul, ionizarea, electrozii și cablajul, și scânteia. Relația cu placa: dacă nu există scânteie/nu există tensiune la vana cu condiții OK, posibilă defecțiune a etapei de aprindere/ieșire la vana în placă. |
| 608 | Presostat de fum neautorizat cu ventilatorul pornit | Revizuiți tuburile de admisie, presiunile și ventilatorul. Relația cu placa: dacă ventilatorul nu primește tensiune sau citește greșit presostatul, verificați ieșirile/introducerile plăcii. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Chaffoteaux 740190011304
- Cod OEM
- 740190011304
- Marcă
- Chaffoteaux
- Tip piesă
- Plăci electronice
- Unități în stoc
- 11 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Compatibilitate verificată
- Pigma 25 FF (de asemenea, familiile Pigma 30 FF, Alixia 24 CF/FF, Urbia 25/30 CF/FF, Talia 25/30, Niagara C 25/30) cu 65109313-05.
- Echivalente OEM
- 65109313-05 (înlocuiește 65109313-04 și 65105818-01).
- Identificare pe placă
- Serigrafie 740190011304; marcat GAL2-UNI ATM FULL.
- Alimentare centrala termica
- 230 V~ 50 Hz (conform manualului Pigma 25/30 FF, Spania).
- Dimensiuni PCB (aprox.)
- 216 × 130 mm.
- Erori tipice legate
- 302 (comunicare), 303/305 (placă), 501 (absența flăcării dacă nu există scânteie/ieșire la gaz).
- Decuplați întotdeauna tensiunea de rețea și gazul înainte de a interveni.
- Descărcați electricitatea statică; manipulați placa electronică de-a lungul marginilor.
- Fusibilul plăcii este de unică folosință: dacă se arde, investigați cauza înainte de a-l înlocui.
- Nu conectați presostatele sau siguranțele pentru a testa.
- Folositi garnituri noi la orice deconectare hidraulica/gaz.
- După schimbare, purgați instalația și verificați combustia și etanșeitatea.
- Verificați și, dacă este cazul, transferați/programați EEPROM-ul și parametrii modelului.
- Strânge bornele și masele cu un cuplu suficient; vibrațiile slăbesc conexiunile.
Întrebări frecvente despre placa electronică 740190011304
Este este compatibil cu Pigma Green 25/30 (condensare)?
Trebuie să programez placa la instalare?
Am error 302 și 303 alternativ, este sigur că este placa?
De ce apare 101 dacă placa este nouă?
