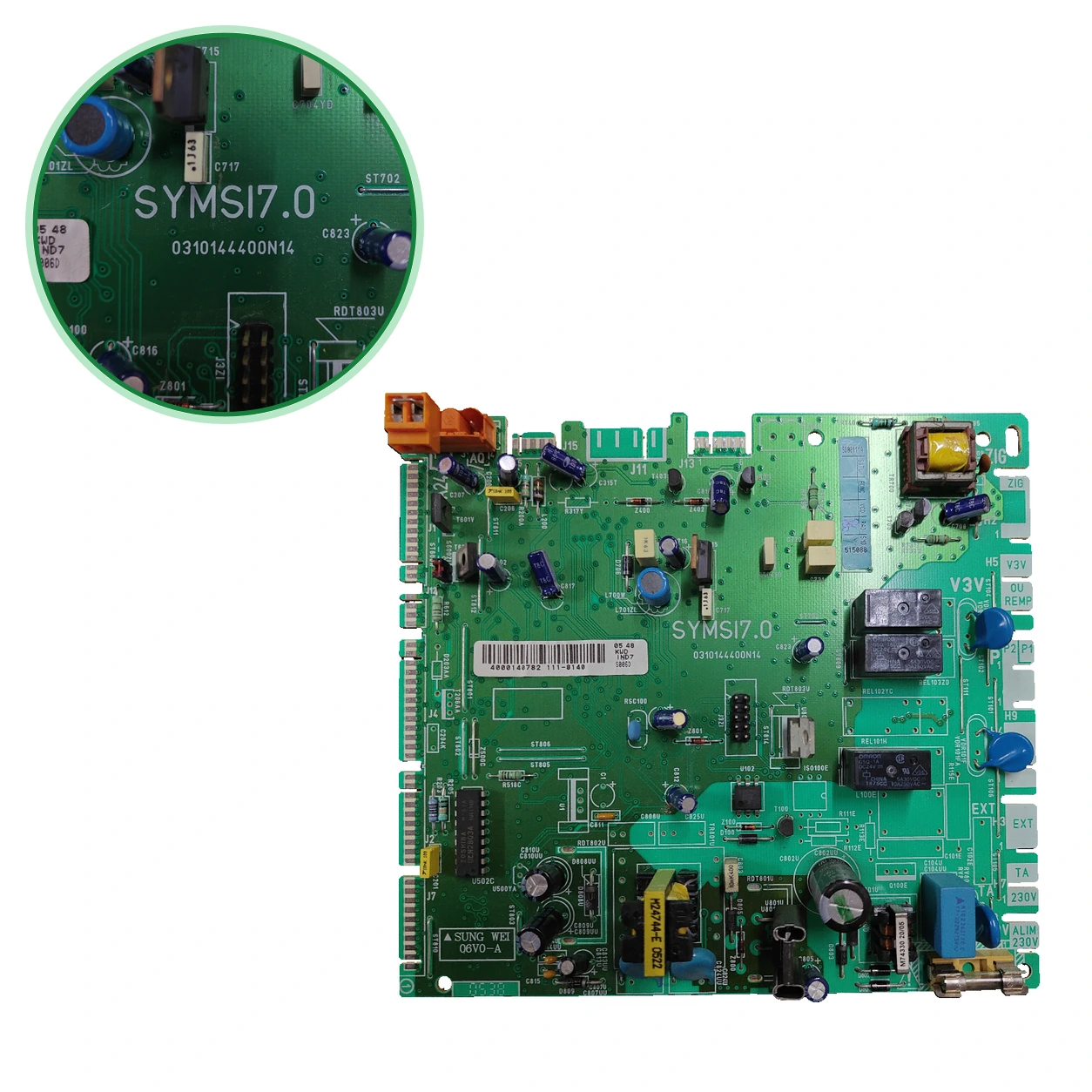

Placa electronică Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E

Este este placa electronica de control a centrala termica, in spatele frontului, in cutia de aprindere. Se suspecteaza de ea daca centrala termica nu se aprinde, se reinnoieste la jumatatea ciclului sau da erori eronatice.

Tip piesă: Saunier Duval
Stare: Recondiționat
SKU intern: PLC050
Garanție: 1 an

TVA inclus Epuizat

Compatibilitate

Centrale termice Saunier Duval compatibile

Saunier Duval. Patru compatibilități verificate: Saunier Duval Themaclassic F25 E și Saunier Duval Themafast F25 E H-MOD. Există alte 4 modele pe care încă le verificăm.

Compatibilitate confirmată

Model de centrală termică	Familie	Verificare
Saunier Duval Themaclassic F25 E	Saunier Duval	Contrastată
Saunier Duval Themafast F25 E H-MOD	Saunier Duval	Contrastată
Saunier Duval Themafast C 25 E	Saunier Duval	Contrastată
Saunier Duval Themaclassic C25 E	Saunier Duval	Contrastată

Modele de verificat

Aceste modele apar asociate cu acest cod, dar încă nu am terminat de verificat, așa că nu îi considerăm compatibiliDacă centrala ta termică este una dintre ele, trimite-ne o fotografie a piesei pe care urmează să o înlocuiești și o verificăm înainte să cumperi.

Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E și Thematek S F 24 E	Saunier Duval	Neconfirmat
Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A și F30 E H-MOD	Saunier Duval	Neconfirmat
Saunier Duval Thema C24 E V	Saunier Duval	Neconfirmat
Saunier Duval SF24E	Saunier Duval	Neconfirmat

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Ghid

Cum să verifici dacă este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

Caută 0310144400N14 serigrafiat pe placa de circuit imprimat (uneori pe o etichetă laterală) și denumirea SYMSI7.0.
Compară numărul și poziția releelor și conectorilor: sub același cod există versiuni diferite.
Nu o confunda cu 0310144400R18, S19, L12 sau 0310144400015: sunt alte coduri. Vinde 015 pentru ThemaClassic F 25 E cu trei relee în 2 + 1; Fără confirmare: dacă este același circuit.
Compară codul serigrafiat: 06V0-A apare și în R18, iar pentru S19, L12 și 0310144400015 nu avem date despre marcaj.
Uitați-vă la modelul de pe placa de caracteristici: Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD și Themafast C 25 E sunt confirmate.
Dacă coincid, sună-ne la 911 17 77 77 cu modelul centralei tale termice și ți-o rezervăm.

Diagnostic și coduri de eroare

Simptome care necesită diagnosticare la Saunier Duval

Simptome și defecțiuni frecvente

01
Centrala termică nu se aprinde sau nu răspunde la nicio comandă.
Cauza: O fișă tehnică: aceasta se asociază cu această placă. Înainte, verifică 230 V.
02
Erori eratice pe ecran, reporniri în mijlocul unui ciclu, relee lipite sau piste arse.
Cauza: Pot apărea erori eratice fără o cauză fizică reală; relee lipite și piste arse, „ocazional”.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Date tehnice

Saunier Duval

SKU intern Uniclima: PLC050
Marcă: Saunier Duval
Tip piesă: Saunier Duval
Unități în stoc: 0 buc.
Stare: Recondiționat
Garanție: 1 an
Livrare: 5–6 zile lucrătoare (România)
Retur: 14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Alimentare marcată: ALIM230V
Marcaje apropiat pentru conexiuni: 230V;1A
Inventar — Legende de tensiune vizibile: 120 V; 230 V
Inventar — Subcomponentă releu: OMRON G5Q-1A OMRON G2R-1, 24 V CC
Inventar — Aplicație indicată în inventar: THEMACLASSIC F25 E
Inventar — Cod marcat: 4000140782 111-8140; 05 48;KWD;IND7;S006D; SUNG WEI 06V0-A
Date suplimentare — Relee: Trei în configurație 2 + 1, cu electronică suplimentară
Date suplimentare — Circuit integrat: Toshiba ULN2803A vizibil pe placa · de
Identificare — Denumire marcată: SYMSI7.0
Identificare — Cod marcat: SYMSI7.0
Identificare — Cod marcat: 0310144400N14
Identificare — Cod marcat: 4000140782 111-8140
Identificare — Cod marcat: 05 48;KWD;IND7;S006D
Identificare — Cod marcat: SUNG WEI 06V0-A
Alimentare marcată: ALIM230V
Marcaje apropiat pentru conexiuni: 230V;1A
Datele inventarului — Legende de tensiune vizibile: 120 V; 230 V
Datele inventarului — Subcomponentă releu: OMRON G5Q-1A
Datele inventarului — Subcomponentă releu: OMRON G2R-1, 24 V CC
Datele inventarului — Aplicație indicată în inventar: THEMACLASSIC F25 E
Datele inventarului — Cod marcat: 4000140782 111-8140; 05 48;KWD;IND7;S006D; SUNG WEI 06V0-A

Înainte de a cumpăra

Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E și Thematek S F 24 E
Pentru confirmare: Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A și F30 E H-MOD
Pentru confirmare: Saunier Duval Thema C24 E V —, placa acestei centrale termice este R18; Fără confirmare: dacă N14 se potrivește.
Pentru confirmare: Saunier Duval SF24E, placa acestei centrale termice este R18; Fără confirmare: dacă N14 se potrivește.
Nu confundați: 0310144400R18 — Placa SYMSI7.0 de la Thema C24 E V și placa SYMS17.0 de la o SF24E — Alt cod de circuit. Ambele au marcajul 06V0-A, care nu distinge N14.
Nu confundați: 0310144400S19 — O altă versiune a plăcii — Alt cod. Oferă patru relee (N14, cu trei) și de asemenea pentru Themaclassic F 25 E și Themafast F 25 E H-MOD, care Confirmare înregistrată: cu N14.
Nu confundați: 0310144400L12 — Alt cod de placă SYMSI7.0 — îl listează cu S19 pentru mai multe Themafast (F25E, F24E, F30E și H-Mod), fără N14.
Nu confundați: 0310144400015 — Cod OEM dintr-o altă fișă a ThemaClassic F 25 E, într-o altă fișă, este dat pentru ThemaClassic F 25 E, care are Confirmare înregistrată: cu N14. Nu menționează N14 nici SYMSI7.0 și descrie trei relee în 2 + 1, ca N14: numărul de relee nu o distinge.
Pentru confirmare: unesc N14 la o placă: (N14 și SYMSI 7.0) și (N14). din (N14, grafie SYMS17.0) nu identifică vânzător. dau S1047000 ca placă principală a Themaclassic F 25 E; niciuna nu o unește cu N14.

Întrebări frecvente

Întrebări frecvente: Saunier Duval

Cum pot identifica placa SYMSI7.0 0310144400N14?

Caută 0310144400N14 serigrafiat pe placa de circuit (sau pe o etichetă laterală) și denumirea SYMSI7.0; unii o scriu SYMS17.0. Unitățile noastre au de asemenea marcajul 06V0-A și numele Sung Wei, dar și R18 îl poartă: nu este suficient pentru a distinge N14.

Este produs este compatibil cu Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD și Themafast C 25 E?

Da, cele patru sunt confirmate. În plus, se potrivește pentru Themaclassic F25 E și pentru Themafast F25 E H-MOD, ambele cu N14.

Este compatibil cu alte Themaclassic sau Themafast (F 24 E, C 24 E, C 30 E, F 30 E)?

le listăm cu N14, fiecare model într-o singură: rămâne de confirmat. Trimite-ne de la Contact un foto a etichetei piesei tale și a plăcii centralei termice, sau sună la 911 17 77 77.

În ce constă diferența dintre SYMSI7.0 cu codul R18, S19 sau L12?

Sunt alte coduri. R18 apare în variantă franceză (Thema C24 E V) și în (SF24E). Dă S19 (patru relee; N14, trei) și dă S19 și L12, de asemenea pentru centrale termice care Confirmare înregistrată: cu N14. fără confirmare suplimentară explică diferența și nu spune dacă sunt interschimbabile.

Ce înseamnă 0310144400N14, SYMSI7.0, 06V0-A și 4000140782?

0310144400N14 este codul circuitului. SYMSI7.0 este denumirea familiei de placă. 06V0-A este marcajul PCB-ului, alături de Sung Wei; de asemenea, îl poartă și plăcile R18. 4000140782 111-8140 este un alt cod marcat; fără confirmare suplimentară, acesta explică.

Ce cod oferă pentru această placă?

Pentru confirmare: S1047000 este indicată ca placa principală a Themaclassic F 25 E și este legată de SYMSI7.0. Niciuna nu leagă S1047000 de N14: nu afirmăm că sunt aceleași.

Cine trebuie să o monteze?

Un tehnician calificat: este electronica unei centrale termice pe gaz la 230 V. Oprește curentul înainte de a o atinge.

Cum se identifică această placă electronică?

Compară serigrafia, distribuția conectorilor și varianta exactă a circuitului cu fotografiile.
