Placa Electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E
Es la placa electrónica de control de la caldera, detrás del frontal, en la caja de control. Se sospecha de ella si la caldera no enciende, se reinicia a mitad de ciclo o da errores erráticos.
- Tipo de pieza
- Saunier Duval
- Estado
- Reacondicionado
- SKU interno
- PLC050
- Garantía
- 1 año
IVA incluido AGOTADO
Calderas Saunier Duval compatibles
Saunier Duval. Cuatro compatibilidades contrastadas: Saunier Duval Themaclassic F25 E y Saunier Duval Themafast F25 E H-MOD. Hay otros 4 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themaclassic F25 E | Saunier Duval | Contrastada |
| Saunier Duval Themafast F25 E H-MOD | Saunier Duval | Contrastada |
| Saunier Duval Themafast C 25 E | Saunier Duval | Contrastada |
| Saunier Duval Themaclassic C25 E | Saunier Duval | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E y Thematek S F 24 E | Saunier Duval | Sin confirmar |
|---|---|---|
| Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A y F30 E H-MOD | Saunier Duval | Sin confirmar |
| Saunier Duval Thema C24 E V | Saunier Duval | Sin confirmar |
| Saunier Duval SF24E | Saunier Duval | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

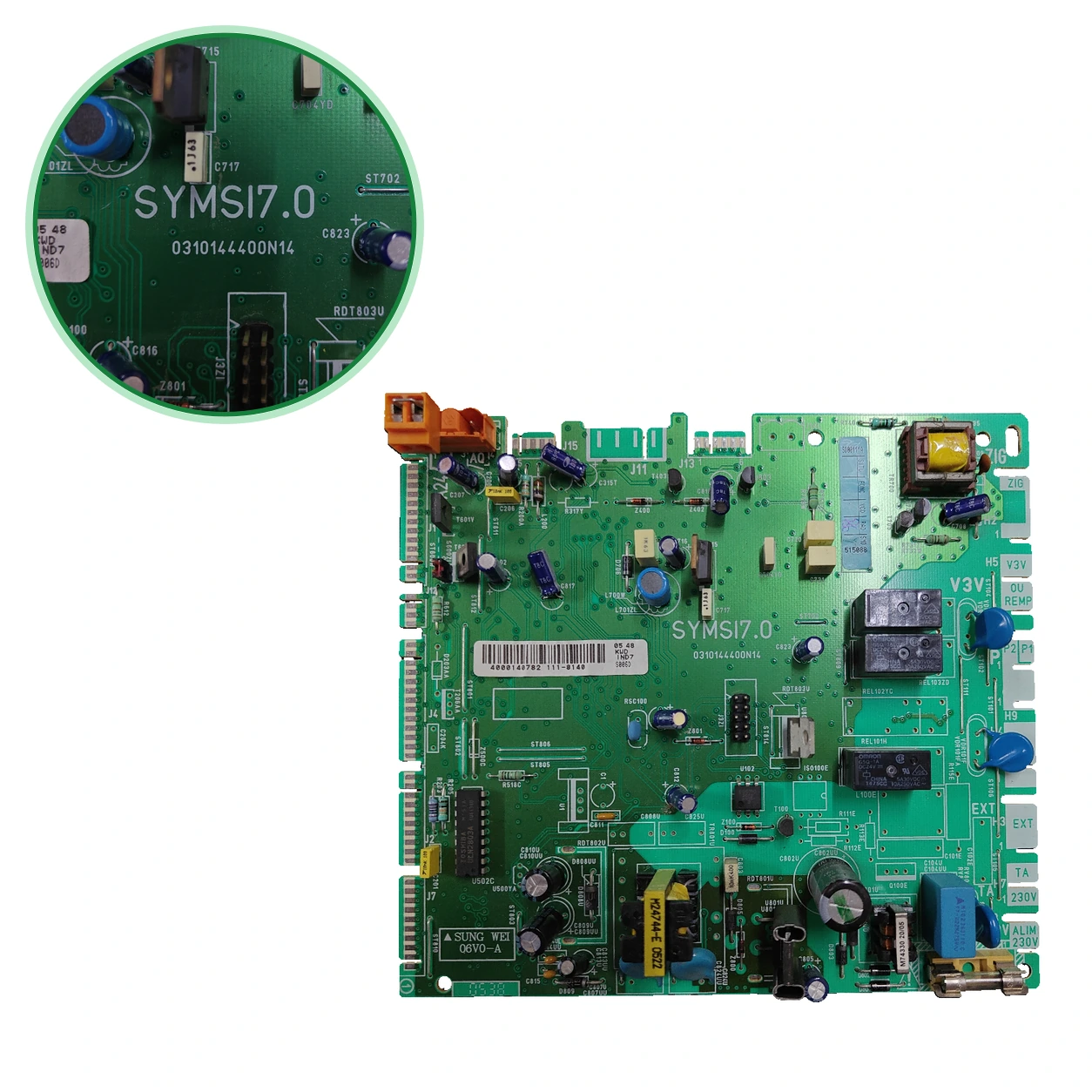

- Busca 0310144400N14 serigrafiado en el circuito impreso (a veces en una pegatina lateral) y la designación SYMSI7.0.
- Compara el número y la posición de relés y conectores: bajo un mismo código hay versiones distintas.
- No la confundas con 0310144400R18, S19, L12 o 0310144400015: son otros códigos. vende la 015 para la ThemaClassic F 25 E con tres relés en 2 + 1; Sin confirmar: si es el mismo circuito.
- Compara el código serigrafiado: 06V0-A también aparece en la R18, y de S19, L12 y 0310144400015 no tenemos dato de marcaje.
- Mira el modelo en la placa de características: Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD y Themafast C 25 E están confirmadas.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Síntomas que requieren diagnóstico en el saunier duval
Síntomas y averías frecuentes
- 01
La caldera no enciende o no responde a ninguna orden.
Causa: Una ficha de lo asocia a esta placa. Antes, comprueba los 230 V.
- 02
Errores erráticos en pantalla, reinicios a mitad de un ciclo, relés pegados o pistas quemadas.
Causa: Según pueden aparecer errores erráticos sin causa física real; relés pegados y pistas quemadas, «en ocasiones».
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del saunier duval Saunier Duval
- SKU interno Uniclima
- PLC050
- Marca
- Saunier Duval
- Tipo de pieza
- Saunier Duval
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Alimentacion marcada
- ALIM230V
- Marcados proximos a conexiones
- 230V;1A
- Inventario — Leyendas de tensión visibles
- 120 V; 230 V
- Inventario — Subcomponente relé
- OMRON G5Q-1A OMRON G2R-1, 24 V CC
- Inventario — Aplicación indicada en inventario
- THEMACLASSIC F25 E
- Inventario — Código marcado
- 4000140782 111-8140; 05 48;KWD;IND7;S006D; SUNG WEI 06V0-A
- Datos adicionales — Relés
- Tres en disposición 2 + 1, con electrónica adicional
- Datos adicionales — Circuito integrado
- Toshiba ULN2803A visible en la placa · de
- Identificación — Designación marcada
- SYMSI7.0
- Identificación — Código marcado
- SYMSI7.0
- Identificación — Código marcado
- 0310144400N14
- Identificación — Código marcado
- 4000140782 111-8140
- Identificación — Código marcado
- 05 48;KWD;IND7;S006D
- Identificación — Código marcado
- SUNG WEI 06V0-A
- Ficha técnica — Alimentacion marcada
- ALIM230V
- Ficha técnica — Marcados proximos a conexiones
- 230V;1A
- Datos del inventario — Leyendas de tensión visibles
- 120 V; 230 V
- Datos del inventario — Subcomponente relé
- OMRON G5Q-1A
- Datos del inventario — Subcomponente relé
- OMRON G2R-1, 24 V CC
- Datos del inventario — Aplicación indicada en inventario
- THEMACLASSIC F25 E
- Datos del inventario — Código marcado
- 4000140782 111-8140; 05 48;KWD;IND7;S006D; SUNG WEI 06V0-A
Antes de comprar
- Por confirmar: Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E y Thematek S F 24 E
- Por confirmar: Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A y F30 E H-MOD
- Por confirmar: Saunier Duval Thema C24 E V —, la placa de esta caldera es la R18; Sin confirmar: si la N14 encaja.
- Por confirmar: Saunier Duval SF24E, la placa de esta caldera es la R18; Sin confirmar: si la N14 encaja.
- No confundir: 0310144400R18 — Placa SYMSI7.0 de la Thema C24 E V y placa SYMS17.0 de una SF24E — Otro código de circuito. Ambas llevan el marcaje 06V0-A, que no distingue la N14.
- No confundir: 0310144400S19 — Otra versión de la placa — Otro código. la da con cuatro relés (la N14, con tres) y también para la Themaclassic F 25 E y la Themafast F 25 E H-MOD, que Confirmación registrada: con la N14.
- No confundir: 0310144400L12 — Otro código de placa SYMSI7.0 — lo lista con la S19 para varias Themafast (F25E, F24E, F30E y H-Mod), sin N14.
- No confundir: 0310144400015 — Referencia OEM de otra ficha de la ThemaClassic F 25 E, en otra ficha, la da para la ThemaClassic F 25 E, que Confirmación registrada: con la N14. No cita N14 ni SYMSI7.0 y describe tres relés en 2 + 1, como la N14: el número de relés no la distingue.
- Por confirmar: unen la N14 a una placa: (N14 y SYMSI 7.0) y (N14). de (N14, grafía SYMS17.0) no identifica vendedor. dan S1047000 como placa principal de la Themaclassic F 25 E; ninguna la une a N14.
Dudas frecuentes sobre el saunier duval
¿Cómo identifico la placa SYMSI7.0 0310144400N14?
Busca 0310144400N14 serigrafiado en el circuito impreso (o en una pegatina lateral) y la designación SYMSI7.0; algún la escribe SYMS17.0. Nuestras unidades llevan además el marcaje 06V0-A y el nombre Sung Wei, pero la R18 también lo lleva: no basta para distinguir la N14.
¿Sirve para mi Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD o Themafast C 25 E?
Sí, las cuatro están confirmadas. Además, la da para la Themaclassic F25 E y para la Themafast F25 E H-MOD, ambas con N14.
¿Vale para otras Themaclassic o Themafast (F 24 E, C 24 E, C 30 E, F 30 E)?
las listan con N14, cada modelo en una sola: queda por confirmar. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de la caldera, o llama al 911 17 77 77.
¿En qué se diferencia de las SYMSI7.0 con código R18, S19 o L12?
Son otros códigos. La R18 sale en francesa (Thema C24 E V) y en (SF24E). da la S19 (cuatro relés; la N14, tres) y da S19 y L12, también para calderas que Confirmación registrada: con la N14. sin confirmación adicional explica la diferencia ni dice si son intercambiables.
¿Qué significan 0310144400N14, SYMSI7.0, 06V0-A y 4000140782?
0310144400N14 es el código del circuito. SYMSI7.0 es la designación de la familia de placa,. 06V0-A es el marcaje de la PCB, junto a Sung Wei; también lo llevan placas R18. 4000140782 111-8140 es otro código marcado; sin confirmación adicional lo explica.
¿Qué referencia dan para esta placa?
Por confirmar: dan S1047000 como placa principal de la Themaclassic F 25 E, y la liga a SYMSI7.0. Ninguna une S1047000 con la N14: no afirmamos que sean la misma.
¿Quién debe montarla?
Un técnico cualificado: es la electrónica de una caldera de gas a 230 V. Corta la corriente antes de tocarla.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
