Recondiționat Saunier Duval Saunier Duval

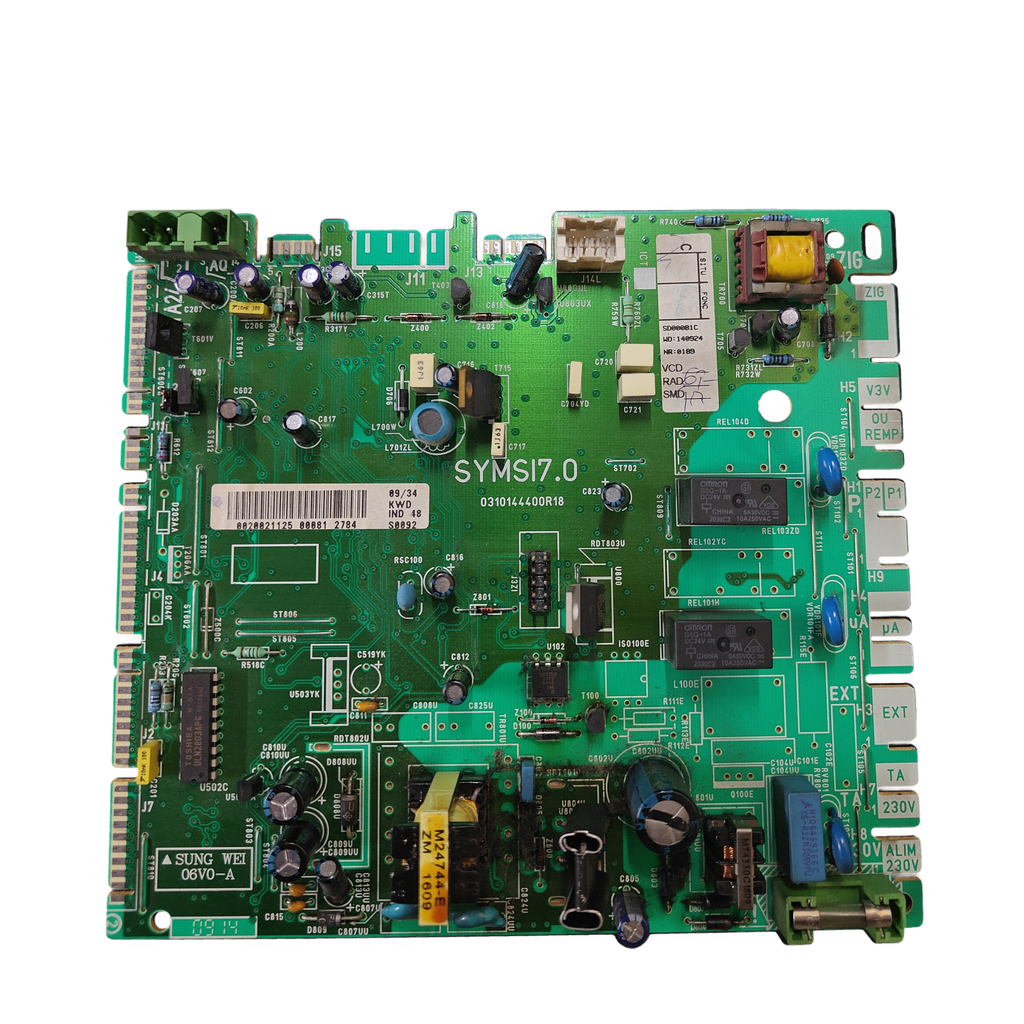

Placa Saunier Duval SYMSI7.0 · PCB 0310144400R18 pentru Themafast C25 E și Themaclassic F25E

Este este placa electronica a centrala termica unde sunt montate releele Omron si bornele de conectare (ALIM 230 V; TA, marcat la 230 V in doua dintre unitatile noastre).

Tip piesă: Saunier Duval
Stare: Recondiționat
SKU intern: PLC104
Garanție: 1 an

TVA inclus In stoc · 1 buc.

Compatibilitate

Centrale termice Saunier Duval compatibile

Saunier Duval. Nouă compatibilități verificate: Saunier Duval Themafast F25 E H-MOD și Saunier Duval Thema C24 E V. Există alte 3 modele pe care încă le verificăm.

Compatibilitate confirmată

Model de centrală termică	Familie	Verificare
Saunier Duval Themafast F25 E H-MOD	Saunier Duval	Contrastată
Saunier Duval Thema C24 E V	Saunier Duval	Contrastată
Saunier Duval Thema Classic C25 E	Saunier Duval	Contrastată
Fișă tehnică: Saunier Duval Themaclassic F25E	Saunier Duval	Contrastată
Saunier Duval Themaclassic F 24 E	Saunier Duval	Contrastată
Saunier Duval Themaclassic C 24 E	Saunier Duval	Contrastată
Saunier Duval Thema C 25 E	Saunier Duval	Contrastată
Saunier Duval Thema F 24 E și F 25 E	Saunier Duval	Contrastată
Saunier Duval Isotwin F 24 E	Saunier Duval	Contrastată

Modele de verificat

Aceste modele apar asociate cu acest cod, dar încă nu am terminat de verificat, așa că nu îi considerăm compatibiliDacă centrala ta termică este una dintre ele, trimite-ne o fotografie a piesei pe care urmează să o înlocuiești și o verificăm înainte să cumperi.

Saunier Duval Themafast C 24 E și C 30 E	Saunier Duval	Neconfirmat
Saunier Duval Themaclassic F AS 30 E și Thematek S F 24 E	Saunier Duval	Neconfirmat
Saunier Duval Themafast C25 E	Saunier Duval	Neconfirmat

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Ghid

Cum să verifici dacă este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

Mira în placa modelul SYMSI7.0, codul circuitului 0310144400R18 și fabricantul SUNG WEI 06V0-A.
Există un număr care începe cu 0020 și se schimbă în funcție de unitate; într-una dintre unitățile noastre apare sub codul de bare (0020021121 00110 7459). Nu este un criteriu unic.
Verifică transformatorul, releele Omron și bornele ALIM 230 V, V3V și P1/P2. Două dintre unitățile noastre indică TA 230 V; manualul de la Themafast oferă 24 V (niciodată 230 V) la conectorul de termostat din gamă: verifică bornele TA înainte de a conecta.
Nu te baza doar pe S1047000: pentru multe centrale termice Thema. Compară codul complet al circuitului.
Dacă coincid, sunați-ne la 911 17 77 77 cu modelul centralei dumneavoastră termice.

Diagnostic și coduri de eroare

Simptome care necesită diagnosticare la Saunier Duval

Simptome și defecțiuni frecvente

01
Centrala termică nu se aprinde: apare codul F28 (defecțiune la aprindere).
Cauza: Aprindere eșuată: poate fi gaz, aprindere, electrod sau placă.
Să fie verificat de un tehnician.
02
Centrala termică se oprește în funcțiune și nu mai pornește (cod F29).
Cauza: Corte de gaz, recircularea gazelor de ardere, condensate sau împământare defectuoasă.
Să fie verificat de un tehnician.
03
Centrala termica nu se aprinde sau se oprește în funcțiune și nu mai pornește (coduri F28 sau F29).
Cauza: Fals de aprindere: poate fi lipsă de gaz, contor de gaz, aprindere sau placă.
Pune centrala termică în afara serviciului, așteaptă 5 secunde și repornește-o. Dacă problema persistă, să fie verificată de SAT-ul oficial.
04
Centrala termică nu se aprinde la pornire și apare F.28.
Cauza: Gaz insuficient, sifon de condensate obstrucționat sau aprindere eșuată.
Să verifice un tehnician gazul, sifonul și electrodul. Nu atingeți robinetul de gaz.
05
Flacăra se stinge în timpul funcționării, iar centrala termică încearcă să se aprindă de mai multe ori.
Cauza: Electrod de ionizare murdar, recirculare a gazelor de ardere sau întrerupere a gazului.
Să verifice un tehnician electrozul, gazele de ardere și alimentarea cu gaz.
06
Apare F.00, F.01, F.10 sau F.11 pe ecran.
Cauza: Conectorul senzorului slăbit, mănunchi de cabluri întrerupt sau senzor NTC defect.
Un tehnician să verifice mai întâi conectorii și apoi senzorul.
07
Pilotul roșu clipește și pe ecran apare un cod F cu un număr: centrala termică se oprește din cauza unei anomalii.
Cauza: Placa a detectat o anomalie. Numărul indică care: aprindere, tiraj, senzori sau circulație.
Resetează: oprește centrala termică, așteaptă 5 secunde și pornește-o din nou. Dacă defectul persistă, lasă-l să fie verificat de serviciul tehnic oficial.
08
Centrala termică nu aprinde arzătorul, cu avizul F.28.
Cauza: Gaz, electrozi, presiune de gaz sau polaritate.
Să fie verificat de un tehnician. Nu încerca să atingi vana de gaz.
09
Centrala termică detectează flacără cu arzătorul oprit: avertizare F.27.
Cauza: Umiditate pe electrod sau vana de gaz care nu se închide.
Este un defect de siguranță. Să fie verificat de un tehnician imediat.
10
Centrala termică se blochează cu avertizarea F.61, legată de supapa de gaz.
Cauza: Defecțiune la controlul vanei de gaz.
Să fie verificat de un tehnician: poate fi necesar să schimbați placa.

Coduri de eroare Saunier Duval care necesită diagnosticare

Cod	Defecțiune	Verificări tehnice
F00	Senzor de temperatura de plecare (NTC2) deconectat.	Verifică dacă conectorul senzorului este slăbit. Dacă persistă, să fie verificat de un tehnician: indică spre senzor, cablu sau placă.
F01	Senzor de temperatura de retur (NTC5) deconectat.	La fel ca F00: verifică conectorul și, dacă persistă, să fie verificat de un tehnician.
F27	Fals în detectarea flăcării: controlul flăcării nu este fiabil.	Dacă apare la aprindere sau la stingere, să fie verificat de un tehnician: poate fi umiditate în electronică sau în controlul flăcării.
F28	Fals de aprindere: arzătorul nu se aprinde.	Dacă se repetă, să fie verificat de un tehnician: poate fi gazul, aprinderea sau placa.
F29	Pierderea flăcării în timpul funcționării.	Dacă se repetă, să fie verificat de un tehnician: poate fi o întrerupere a gazului, recircularea gazelor de ardere sau o priză de pământ defectuoasă.
F61	Fals de activare a vanei de gaz.	Să fie verificat de un tehnician: poate fi cablajul vanei, bobinele acesteia sau electronica.
F62	Vana de gaz nu se închide la timp după ce flacăra s-a stins.	Să fie verificat de un tehnician: vana de gaz sau placa electronică sunt suspectele.
F15	Fals în detectarea flăcării: există flacără cu arzătorul oprit.	Dacă apare la oprire sau la pornire, să verifice un tehnician: se referă la placa electronică sau la controlul flăcării.
F5	Fallo de senzor de retur de incalzire (NTC2).	Verifică dacă conectorul senzorului este slăbit. Dacă persistă, să fie verificat de un tehnician: indică spre senzor, cablu sau placă.
F1	Fals de aprindere, posibilă lipsă de gaz (în cazul Themafast C; în cazul NOx apare ca F28 sau F29).	Pune centrala termică în afara serviciului, așteaptă 5 secunde și repornește-o. Dacă problema persistă, să fie verificată de un tehnician.
F.10	Cortocircuit în senzorul de temperatură de întoarcere (intrare).	Fă ca un tehnician să verifice senzorul și mănunchiul de cabluri. Notează pe placa electronică doar dacă senzorul și cablajul sunt în regulă.
F.11	Cortocircuit în senzorul de temperatură al returului.	Fă ca un tehnician să verifice senzorul și mănunchiul de cabluri. Notează pe placa electronică doar dacă senzorul și cablajul sunt în regulă.
F.20	Deconectare de siguranță din cauza supratemperaturii.	Nu o reasambla de fiecare dată. Să o verifice un tehnician. Dacă avertismentul revine, poate fi din cauza lipsei de circulație a apei, nu din cauza plăcii.
F.49	Defecțiune în comunicarea eBUS: lipsă de tensiune sau scurtcircuit în linie.	Verifică cablajul termostatului sau al magistralei. Dacă avertismentul revine, să fie verificat de un tehnician. Se referă la placa de comunicație.
F.63	Fals de memorie (EEPROM) al electronicii.	Să fie verificat de un tehnician. Este posibil să fie necesară înlocuirea plăcii electronice.
F.65	Temperatura electronicii prea ridicată.	Să fie verificat de un tehnician. Verifică amplasarea și ventilația centralei termice. Notează pe placa electronică.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Date tehnice

Saunier Duval

SKU intern Uniclima: PLC104
Marcă: Saunier Duval
Tip piesă: Saunier Duval
Unități în stoc: 1 buc.
Stare: Recondiționat
Garanție: 1 an
Livrare: 5–6 zile lucrătoare (România)
Retur: 14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Model serigrafiat de PCB: SYMSI7.0
Marcajul bornelor de alimentare: 230 V
Marcaj de siguranță/borne: T1A
Subcomponentă releu: Omron G5Q-1A4; 24 V CC
Subcomponentă transformator: M24744-E; ZM; 1609
Marcaj de conector/substrat: SUNG WEI 06V0-A
Eticheta de fabricație: KWD; IND 48; S0092
Proveniența datelor suplimentare: Informații declarate; referințe auxiliare și aplicații fără echivalență acreditată de fabricant.
Inventar — Tip: placă electronică / carte electronică de centrala termică
Inventar — Subcomponentă transformator: M24744-3E; ZM; 1609
Inventar — Alimentație marcată: ALIM230V
Inventar — Marcaje apropiat la conexiuni: 230V;1A
Inventar — Cod marcat: 0020021125 00081 2784; 09/34;KWD;IND48;S0092
Funcția plăcii: Aprindere, modulare, temperatura menajeră și de încălzire, siguranțe de gaz
Aplicații de verificat: Saunier Duval THEMAFAST C25 E — compatibilitate citată; în așteptare de contrast pentru variantă.

Înainte de a cumpăra

Pentru confirmare: Saunier Duval Themafast C 24 E și C 30 E: (R18) și (SYMSI7.0)
Pentru confirmare: Saunier Duval Themaclassic F AS 30 E și Thematek S F 24 E: (R18)
Nu confundați: 0310144400S19 — Circuit care se oferă împreună cu S1047000 și SYMSI7.0 — Placa noastră poartă 0310144400R18: comparați codul complet.
Pentru confirmare: se scrie SYMSI7.0 ca SYMS17.0 (eroare probabilă).
pentru 0310144400R18, 4 pentru SYMSI7.0. dă 0310144400S19 ca ansamblu de S1047000/SYMSI7.0; prevalează R18 din atelier. Manualul de Themafast oferă 24 V la conectorul de termostat (fără a menționa placa); două dintre unitățile noastre indică TA 230 V: verifică bornele.
Aplicații înregistrate în așteptare de confirmare după model, variantă sau programare: Saunier Duval Themafast C25 E.

Întrebări frecvente

Întrebări frecvente: Saunier Duval

Unde este codul acestei plăci și ce trebuie să compar?

Pe placa sunt marcate modelul SYMSI7.0, codul circuitului 0310144400R18 și fabricantul SUNG WEI 06V0-A: compară cele trei. Există de asemenea un număr care începe cu 0020 și se schimbă în funcție de unitate; nu-l folosi ca singur criteriu.

Este produs este compatibil cu centrala termica Themaclassic F25E sau cu centrala termica Themafast C25 E?

Verifică starea fiecărui model în secțiunile de compatibilitate; variantele în așteptare nu sunt validate. Aplicație înregistrată: această placă pentru Themafast C25 E, Themafast F25 E H-MOD, Thema C24 E V, Thema Classic C25 E și Themaclassic F25E. În plus, oferă fiecare dintre cele două Themaclassic cu S1047000, SYMSI7.0 sau 0310144400R18.

Este produs este compatibil cu alte modele Saunier Duval care nu sunt incluse în lista de la atelier?

Verifică starea fiecărui model în secțiunile de compatibilitate; variantele în așteptare nu sunt validate. Poate. Aplicație înregistrată pentru Themaclassic F 24 E și C 24 E, Thema C 25 E, F 25 E și F 24 E și Isotwin F 24 E; pentru Themafast C 24 E și C 30 E sunt disponibile doar 2. Fără confirmare: trimite-ne de la Contact o fotografie a etichetei și a plăcii de caracteristici, sau sună la 911 17 77 77.

Ce relație există între 0310144400R18, SYMSI7.0 și S1047000?

0310144400R18 este codul circuitului și SYMSI7.0 modelul serigrafiat; sunt date împreună. și unesc SYMSI7.0 la codul Baxi Roca S1047000. Niciun descompus oficial deschis nu îl include.

Ce înseamnă R18 la final și există versiuni diferite?

R18 este prezentată ca „versiune de electronică” (3 relee 2+1, fără electronică de control suplimentară) și oferă pentru S1047000 și SYMSI7.0 codul 0310144400S19. Compară codul complet.

Ce este montat și ce trebuie să verific la instalarea acesteia?

Unitățile noastre sunt echipate cu relee Omron cu bobină de 24 V CC și, în funcție de unitate, transformator M24744-E sau M24744-3E, siguranță de 1 A (230 V) și borne ALIM 230 V, V3V și P1/P2; în două dintre ele, bornele TA sunt marcate cu 230 V. Manualul de instalare al Themafast oferă 24 V la conectorul de termostat din gamă, fără a menționa această placă: un tehnician ar trebui să verifice tensiunea bornei TA înainte de a conecta unul.

Cine trebuie să o monteze?

Un tehnician calificat: placa funcționează la 230 V și controlează o centrala termica de gaz.

Cum se identifică această placă electronică?

Compară serigrafia, distribuția conectorilor și varianta exactă a circuitului cu fotografiile.
