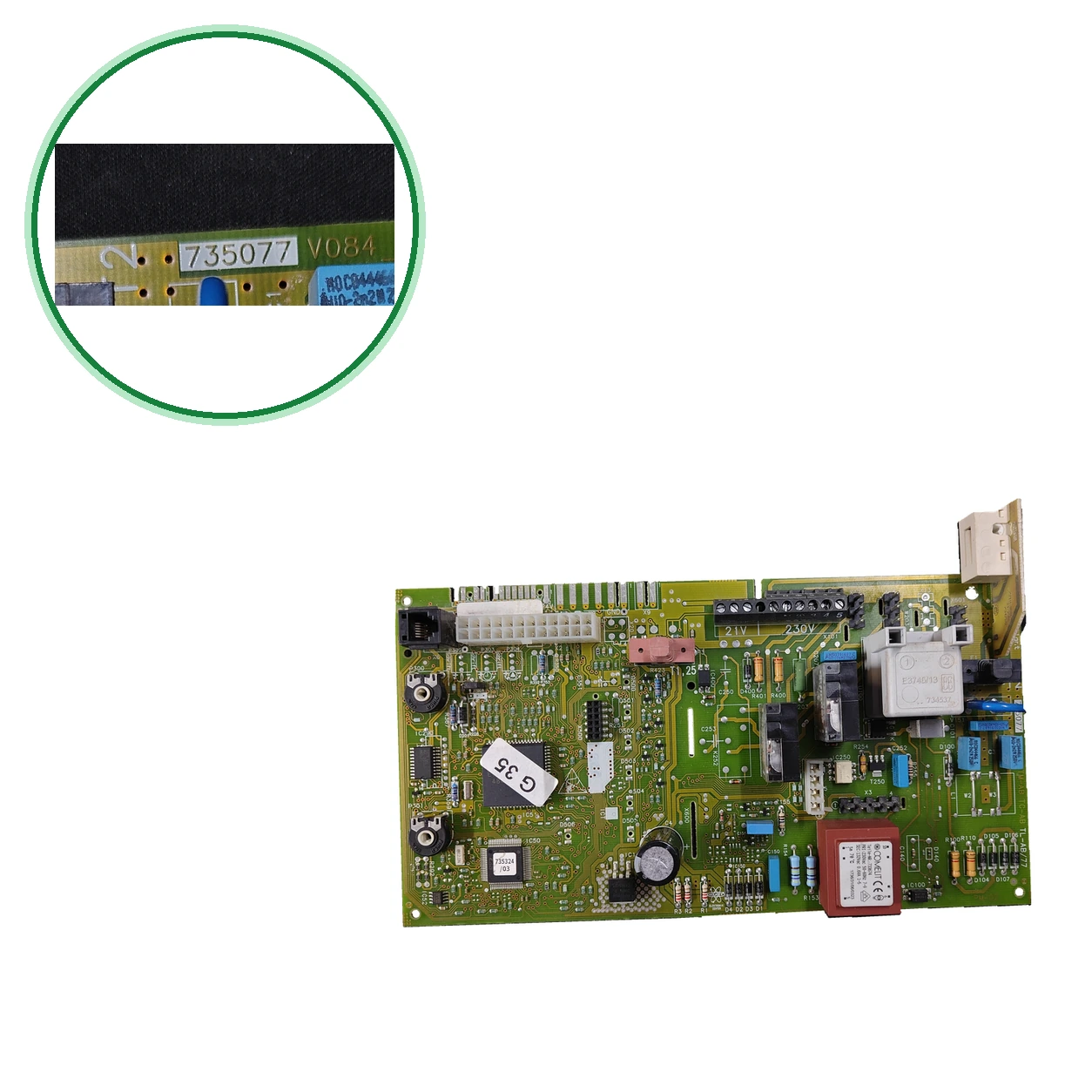

Placa electronica Vaillant V084 B · 735077 · TM-AB TC-AB TL-AB/77 pentru VMI ES 280/7 R3

Aplicare la varianta exactă în așteptare de confirmare. De confirmat: Placă electronică a unei centrale termice Vaillant. În borna are marcate tensiunile 21V;230V. De asemenea, are un siguranță marcată T1,25 și un transformator Comelit 733674. În lista de piese de schimb, se leagă 735077 cu centrale termice care nu răspund la comenzi, nu se aprind sau se blochează intermitent.

Tip piesă: Vaillant
Stare: Recondiționat
SKU intern: PEAES280
Garanție: 1 an

TVA inclus In stoc · 1 buc.

Compatibilitate

Centrale termice Vaillant compatibile

Vaillant. 0 compatibilități confirmate. Există alte 5 modele pe care încă le verificăm.

Modele de verificat

Aceste modele apar asociate cu acest cod, dar încă nu am terminat de verificat, așa că nu îi considerăm compatibiliDacă centrala ta termică este una dintre ele, trimite-ne o fotografie a piesei pe care urmează să o înlocuiești și o verificăm înainte să cumperi.

Vaillant Thermocompact 615E, 620E, 624E, 628E și 637E (VU 152/2-5 la VU 362/2-5 R3, 2004-2008)	Vaillant	Neconfirmat
Vaillant Turbomax Plus 824E, 828E și 837E (VUW 242/2-5 la VUW 362/2-5 R3, 2004-2008)	Vaillant	Neconfirmat
Vaillant Aqua Plus VUI 362-7 R3 (2005-2008)	Vaillant	Neconfirmat
Vaillant FMI es 32/362-7 R3	Vaillant	Neconfirmat
Vaillant VMI ES 280/7 R3 (de asemenea scris VMI ES280/7R3)	Vaillant	Neconfirmat

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Ghid

Cum să verifici dacă este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

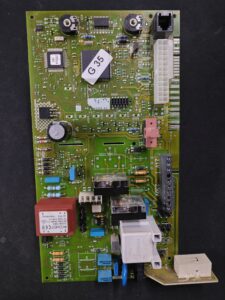

Caută pe placa ta codul marcat TM-AB TC-AB TL-AB/77, denumirea V084 B și codul 735077.
Compară de asemenea marcajele 735324 /03 și G35, siguranța T1,25 și transformatorul Comelit 733674. Este ceea ce are a noastră.
Pentru confirmare: Nu considera echivalente 0020034604 și 130827: le leagă de 735077 și niciun descompus pe care l-am putut citi nu o confirmă.
Nici 00712027, nici 0020184925 nu sunt testate ca această placă: cea care dă 00712027 nu menționează 735077, iar cea care dă 0020184925 o descrie ca V084_F, o altă denumire.
Verifică pe placa de caracteristici că centrala ta termică este Vaillant VMI ES 280/7 R3.
coincidă, sună-ne la 911 17 77 77 cu modelul centralei tale termice și îți confirmăm disponibilitatea.

Diagnostic și coduri de eroare

Simptome care necesită diagnosticare la Vaillant

Simptome și defecțiuni frecvente

01
Centrala termică se blochează intermitent, nu răspunde la comenzi sau nu se aprinde.
Cauza: Pentru confirmare: din lista de piese de schimb, aceste simptome sunt corectate prin înlocuirea plăcii 735077. Exclude mai întâi siguranța.
02
Placa se oprește din funcționare după ce apa intră în conectorul de 230 V.
Cauza: Un utilizator de pe un forum italian povestește că placa sa 735077 a încetat să funcționeze de când a intrat apă în acel conector. Verifică să fie uscat.
03
Centrala termică se oprește în timpul funcționării și nu se mai aprinde.
Cauza: Fals la reaprindere după pierderea flăcării: transformator sau cablu de aprindere, electrod, conexiune la pământ sau electronica.
Pulsati Reset o dată (aproximativ 1 secundă). Dacă se stinge din nou după mai multe încercări, să fie verificat de un tehnician.
04
Centrala termică nu se aprinde: încercări de aprindere fără succes.
Cauza: Gaz insuficient sau aer în țeavă, electrod sau cablu de aprindere, aprinzător electronic sau sistem electronic defect.
Pulsati Reset o dată. Dacă nu pornește, să fie verificat de un tehnician.
05
Centrala termica nu se aprinde: nu detectează flacără în faza de aprindere.
Cauza: Presiune de gaz scăzută, electrod sau transformator de aprindere defectuos, sau aer în alimentarea cu gaz.
Apăsați tasta de eliminare a defecțiunilor mai mult de 3 secunde (maximum 3 ori, conform manualului). Dacă tot nu se aprinde, solicitați un tehnician să o verifice.
06
Flacăra se stinge în timpul funcționării, iar reaprinderea eșuează.
Cauza: Furnizarea de gaz întreruptă sau împământare deficitară.
Să fie verificat de un tehnician.
07
Centrala termică nu se aprinde și se blochează cu F28 sau F29.
Cauza: Nu se detectează flacără la aprindere: lipsă de gaz, defect de aprindere sau al electrozilor.
Verifica dacă robinetul de gaz este deschis. Dacă rămâne blocat, să-l verifice un tehnician.
08
Centrala termica se blochează cu F27, deși arzătorul este oprit.
Cauza: Se detecte flacără cu arzătorul oprit: electronică de control al flăcării sau vană de gaz.
Să fie verificat de un tehnician.
09
Centrala termică se blochează cu F.28 și nu oferă apă caldă menajeră nici încălzire.
Cauza: Fals de aprindere: lipsă de gaz, sau electrod, cablu sau aprinzător electronic defect.
Verifica gazul și reîntregește o dată; dacă se blochează din nou, să fie verificat de un tehnician.

Coduri de eroare Vaillant care necesită diagnosticare

Cod	Defecțiune	Verificări tehnice
F.20	S-a activat limitatorul de siguranță din cauza temperaturii: senzorul de tur sau de retur a depășit limita maximă.	Verifica că există apă în circuit și că pompa circulă. Dacă senzorul de retur este conectat greșit sau defect, să fie verificat de un tehnician.
F.29	Flacăra se stinge în timpul funcționării, iar încercările de aprindere nu au succes.	Pulsati Reset o dată conform manualului. Dacă centrala termică se oprește din nou după trei încercări, să fie verificată de un tehnician: poate fi transformatorul de aprindere, împământarea sau electronica.
F.27	Există semnal de flacără cu arzătorul oprit.	Să fie verificat de un tehnician: poate exista o valvă de gaz care nu se închide sau un controler de flacără defect.
F.60	Falla a supapei de gaz: cablul supapei în scurtcircuit, sau supapa ori placa principală defectuoasă.	Să fie verificat de un tehnician. Dacă vana și cablajul său sunt în regulă, ar putea fi placa.
F.13	Cortocircuit în senzorul de temperatură al acumulatoarelor.	Să fie verificat de un tehnician: poate fi senzorul acumulatoarelor sau cablajul acestuia. Cu un senzor defect, acumulatoarele nu se încarcă la timp.
F.61	Defecțiune la activarea vanei de gaz sau la întârzierea de deconectare a acesteia (ghidul comercial grupează F.61 și F.62).	Să fie verificat de un tehnician: poate fi valva de gaz, cablajul acesteia sau placa (PCB).
F28	Nu se detectează flacără în timpul aprinderii. Centrala termică trece în blocaj.	Verifica că gazul ajunge și că robinetul de trecere este deschis. Dacă problema persistă, solicită un tehnician să verifice electrozii de aprindere și placa.
F62	Flacăra se stinge cu întârziere la închiderea vanei de gaz.	Să fie verificat de un tehnician: se îndreaptă spre valva de gaz, spre electronică sau spre electrod.
F.64	Fals de senzor sau de electronică.	Verifica senzorii NTC și conexiunile acestora; dacă codul revine, să fie verificat de un tehnician.
F.65	Temperatura procesorului plăcii este prea ridicată.	Verificați împământarea; dacă se repetă, să o verifice un tehnician.
F.00	Senzor de tură (NTC) rupt sau cu cablul rupt.	Să fie verificat de un tehnician; verificați mai întâi cablul și conexiunea senzorului.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Date tehnice

Vaillant

SKU intern Uniclima: PEAES280
Marcă: Vaillant
Tip piesă: Vaillant
Unități în stoc: 1 buc.
Stare: Recondiționat
Garanție: 1 an
Livrare: 5–6 zile lucrătoare (România)
Retur: 14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Marcaj borneră: 21V;230V
Fusibil marcat: T1,25
Inventar — Subcomponentă transformator: COMELIT 733674
Inventar — Aplicație indicată în inventar: VAILLANT VMI ES280/7R3
Inventar — Cod marcat: 735324 /03; G35
Date suplimentare — Tensiuni: 21 V / 230 V · de la placa TL-AB/77
Identificare — Denumire marcată: V084 B
Identificare — Cod marcat: TM-AB TC-AB TL-AB/77
Identificare — Cod marcat: 735077
Identificare — Cod marcat: 735324 /03
Identificare — Cod marcat: G35
Marcaj borneră: 21V;230V
Marcaj siguranță: T1,25
Datele inventarului — Subcomponente transformator: COMELIT 733674
Datele inventarului — Aplicație indicată în inventar: VAILLANT VMI ES280/7R3
Datele inventarului — Cod marcat: 735324 /03; G35
Aplicații de verificat: VAILLANT VMI ES280/7R3 — compatibilitate citată; în așteptare de confirmare pentru variantă.

Înainte de a cumpăra

Vaillant Thermocompact 615E, 620E, 624E, 628E și 637E (VU 152/2-5 la VU 362/2-5 R3, 2004-2008) — 1 origine: (cod 735077)
Vaillant Turbomax Plus 824E, 828E și 837E (VUW 242/2-5 la VUW 362/2-5 R3, 2004-2008) — 1 origine: (cod 735077)
Vaillant Aqua Plus VUI 362-7 R3 (2005-2008) — 1 origine: (cod 735077)
Pentru confirmare: Vaillant FMI este 32/362-7 R3 (exact așa cum este scris) — 1 origine: de (TL-AB/77). altă placă pentru VMI ES 32/362 7 R3: 0020184925
Nu confundați: 00712027 — Placă spaniolă pentru VMI 280-7, VMI 320-7 și VMW 282/2-5 R1 — Alt cod: acesta nu menționează 735077. Pentru VMI ES 280/7 R3 Confirmare înregistrată: 735077.
Nu confundați: 0020184925 (V084_F) — Placă pentru VMI ES 32/362 7 R3 — Alt cod și altă denumire (V084_F, nu V084 B). nu citează 735077.
Nu confundați: 118096 — „PLACA VAILLANT”: se asocia cu VMI 280-7 R3 (2005), VMI 282-7 R3 (2005) și VMI 32/362-7 R3 (2005) — Alt cod: acesta nu menționează 735077 nici V084 B, așa că nu este dovedit că este această placă. Pentru VMI ES 280/7 R3 Confirmare înregistrată: 735077.
Nu confundați: 733674 — Pentru noi, transformatorul Comelit de această placă; italianul îl vinde ca placă de aprindere VC-VCW — Descrieri diferite ale aceluiași cod: comparați piesa completă, nu doar codul.
Îmbină 735077 cu 0020034604 și 130827. 0020034604 pentru Thermocompact și Aqua Plus și o listă de cutii de comenzi pentru VMI 280-7 (fără R3); alta dă 20034604 pentru VMI 280-7 R3. Niciuna nu menționează 735077. Compară mai întâi circuitul.
Pentru confirmare: și un forum menționează 735077 ca placă Vaillant, și oferă circuitul TL-AB/77 cu 21V / 230V. Niciunul nu menționează VMI ES 280/7 R3, care constă prin confirmare.
Aplicații înregistrate în așteptare de confirmare după model, variantă sau programare: Vaillant VMI ES 280/7 R3 (de asemenea scris VMI ES280/7R3).

Documentație

Manuale și documentație tehnică

Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.

Manual Vaillant VMI 282-7 (PDF) Document © Vaillant, furnizat ca referință tehnică.

Întrebări frecvente

Întrebări frecvente: Vaillant

Cum pot identifica placa Vaillant 735077 și ce înseamnă codurile sale?

Caută codul marcat TM-AB TC-AB TL-AB/77, denumirea V084 B și codul 735077. Compară de asemenea 735324 /03 cu marca G35. 735077 este codul Vaillant al plăcii, TM-AB TC-AB TL-AB/77 cel al circuitului și 733674 transformatorul Comelit. Borna marchează 21V;230V și siguranța T1,25.

Este produs este compatibil cu Vaillant VMI ES 280/7 R3?

Compatibilitatea acestei variante este în așteptarea confirmării. De confirmat: Da. înregistrată: pentru Vaillant VMI ES 280/7 R3. pe care am citit-o cu codul 735077 (și un forum) nu menționează această centrală termică: confirmarea este cea a atelierului.

Este compatibil cu o Thermocompact, un Turbomax Plus sau un Aqua Plus?

Compatibilitatea acestei variante este în așteptarea confirmării. Se dă 735077 pentru Thermocompact 615E până la 637E, Turbomax Plus 824E, 828E și 837E (modelele VU și VUW /2-5 R3, 2004-2008) și Aqua Plus VUI 362-7 R3. Este una singură: în așteptarea confirmării. Trimite-ne de la Contact o fotografie a etichetei piesei tale și a plăcii de caracteristici a centralei termice.

Există alte coduri de placă Vaillant pentru VMI 280-7 sau 32/362 care se pot confunda cu acesta?

Da. Spania oferă 00712027 pentru VMI 280-7, VMI 320-7 și VMW 282/2-5 R1, iar alta oferă 0020184925 (V084_F) pentru VMI ES 32/362 7 R3. O a treia atribuie „PLACA VAILLANT” 118096 pentru VMI 280-7 R3, VMI 282-7 R3 și VMI 32/362-7 R3 (2005). Niciuna dintre cele trei nu menționează 735077 și nu este dovedit că ar fi aceeași placă. Pentru VMI ES 280/7 R3 Confirmare înregistrată: 735077. Compară denumirea (V084 B) și codul marcat înainte de a solicita.

Este este la fel 735077 cu 0020034604?

PCB 0020034604 a fost 130827 735077 și unește astfel cele trei coduri. Este singura sursă pe care am citit-o care leagă 735077 de 0020034604. O altă listă menționează 20034604 pentru VMI 280-7 R3 (2005), dar nu citează 735077, iar o listă a cutiei de comenzi a VMI 280-7 o numește „Suport circuit imprimat”. Compară piesa înainte de a da echivalența ca fiind corectă.

Ce verific înainte de a schimba placa 735077?

britanică o leagă de blocaje intermitente, comenzi care nu răspund și lipsă de aprindere. Verifică mai întâi siguranța (cea de pe placa noastră este T1,25) și conectorul de 230 V: un utilizator de pe un forum italian povestește că placa sa a încetat să funcționeze după ce a intrat apă în ea.

Cine trebuie să o monteze?

Un tehnician calificat. Placa funcționează la 230 V într-o centrala termica de gaz, și că am consultat că este necesar să fie instalată de un tehnician înregistrat (Gas Safe, în Regatul Unit). Verifică numărul de cod cu manualul tehnic al centralei termice înainte de a o comanda.
