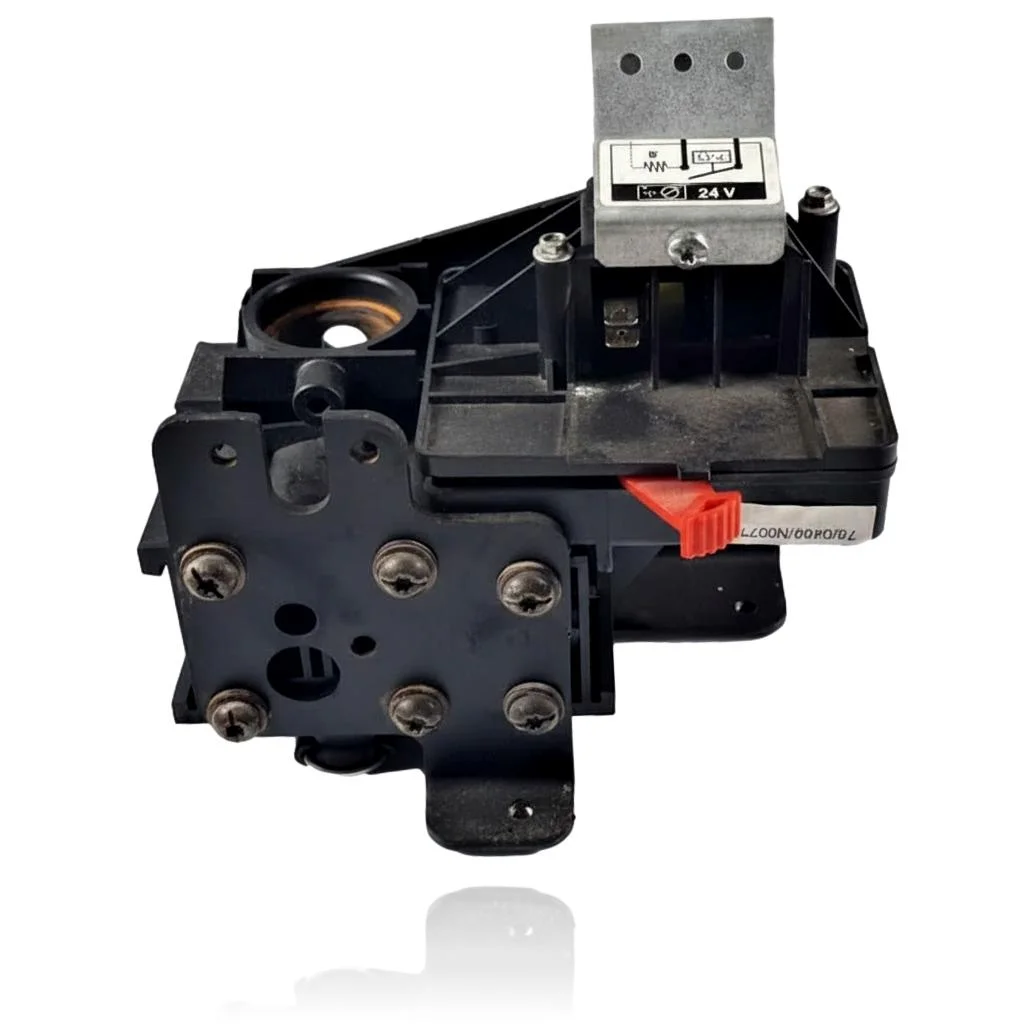

3-Wege-Ventil 24V Saunier Duval Thema F 23 E Ref. 05740400

Mit der Referenz 05740400 kompatible Saunier Duval Heizkessel

Drei-Wege-Ventil mit der Referenz 05740400. Sieben nachgewiesene Kompatibilitäten: Thema F 23 E und Thema C 23 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05740400 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05740400 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die das 3-Wege-Ventil 05740400 behebt.

Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Es gibt kein warmes Wasser oder Heizung, und das Problem wechselt ohne ein klares Muster zwischen den Kreisläufen.

  Ursache: Der 24V-Aktuator erhält den Befehl nicht oder hat nicht genügend Kraft, um den Verschluss vollständig zu bewegen.

  Überprüfen Sie, ob der Aktuator Geräusche macht oder sich bewegt, wenn Sie warmes Wasser anfordern; wenn er sich nicht bewegt, vermuten Sie zuerst ein Problem mit der Verkabelung oder der Stromversorgung, bevor Sie die Ventil in Betracht ziehen.

• 02

  Man hört den Motor, der versucht zu drehen, aber der Heizkessel wechselt nicht den Kreislauf.

  Ursache: Das Innenzahnrad des Aktuators ist abgenutzt oder der Verschluss ist blockiert und der Motor kann den Widerstand nicht überwinden.

  Achte darauf, ob das Geräusch bei der Belastung in allen Zyklen oder nur manchmal auftritt, um zwischen einer punktuellen Verstopfung und einem fortgeschrittenen Verschleiß zu unterscheiden.

• 03

  Das Ventil bleibt auf halbem Weg stehen und vollendet den Kreislaufwechsel nicht.

  Ursache: Der Aktuator verliert die Positionsreferenz und stoppt, bevor er den Weg beendet.

  Schalte die Heizung aus und wieder ein, um zu überprüfen, ob das Ventil sich zurückstellt und den gesamten Weg zurücklegt, bevor du es austauschst.

• 04

  Das Geräusch beim Wechseln des Kreislaufs ist viel lauter als zuvor.

  Ursache: Der mechanische Anschlag des Aktuators ist abgenutzt und schlägt am Ende jedes Weges.

  Vergleiche das Geräusch in mehreren aufeinanderfolgenden Zyklen; wenn es mit der Zeit zunimmt, weist dies auf einen Verschleiß des Aktuators hin und nicht auf einen punktuellen Fehler.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des 3-Wege-Ventils Saunier Duval 05740400

Katalogreferenz

05740400

Marke

Saunier Duval

Teileart

3-Wege-Ventile

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Spannung

24 V

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thema F 23 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
