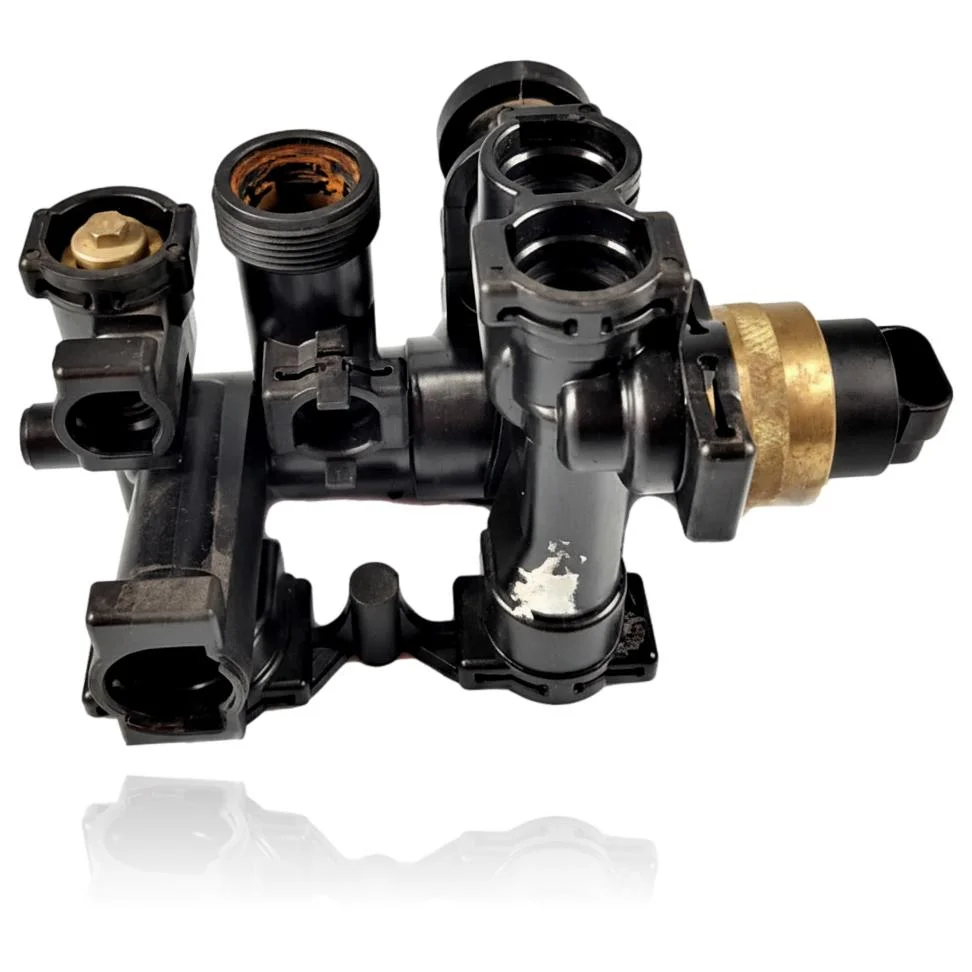

Hydraulischer Körper 3-Wege-Ventil ohne Motor - Isofast Condens F 30 E - Ref. S1025500
Wenn Sie feststellen, dass Sie heißes Wasser haben, aber keine Heizung, oder dass sich beide Kreisläufe vermischen, muss eine technische Diagnose bestätigen, ob Sie das Hydraulikgehäuse Ventil 3 Wege ohne Motor - Isofast Condens F 30 E - Ref. S1025500 benötigen. Dieses Ventil ist dafür verantwortlich, das Wasser zwischen dem Heizkreislauf und dem Warmwasserbereiter zu leiten. Bei einem Ausfall kann der Fehlercode F.20: Sicherheitsabschaltung: Temperaturbegrenzer angezeigt werden. Es ist kompatibel mit mehreren Heizkesseln der Serien Isofast, Isomax, Isotwin und Themafast, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, es auszutauschen, wenn diese Symptome auftreten, um die ordnungsgemäße Funktion wiederherzustellen.
- Teileart
- 3-Wege-Ventile
- Zustand
- Generalüberholt
- Katalogreferenz
- S1025500
- Garantie
- 1 Jahr
Mit der Referenz S1025500 kompatible Saunier Duval Heizkessel
3-Wege-Ventil mit der Referenz S1025500. 18 nachgewiesene Kompatibilitäten: F 35 E-A und F 30 E-A.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 35 E-A | Isofast | Kontrastiert |
| Saunier Duval F 30 E-A | Isofast | Kontrastiert |
| Saunier Duval C 35 E-A | Isofast | Kontrastiert |
| Saunier Duval F 35 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval F 30 E H-MOD | Isofast | Kontrastiert |
| Saunier Duval Condens F 30 E | Isofast | Kontrastiert |
| Saunier Duval Condens F 35 E | Isofast | Kontrastiert |
| Saunier Duval F 35 E | Isomax | Kontrastiert |
| Saunier Duval F 35 H-MOD | Isomax | Kontrastiert |
| Saunier Duval Condens F 35 E | Isomax | Kontrastiert |
| Saunier Duval F 30 H-MOD | Isotwin | Kontrastiert |
| Saunier Duval Condens F 30 E | Isotwin | Kontrastiert |
| Saunier Duval F 25 E | Themafast | Kontrastiert |
| Saunier Duval F 30 E | Themafast | Kontrastiert |
| Saunier Duval C 25 E | Themafast | Kontrastiert |
| Saunier Duval C 30 E | Themafast | Kontrastiert |
| Saunier Duval Condens F 25 | Themafast | Kontrastiert |
| Saunier Duval Condens F 30 | Themafast | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S1025500 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1025500 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose des 3-Wege-Ventils S1025500 erfordern.
Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Es tritt Wasser aus dem Körper des Ventils aus, obwohl der Motor und der elektrische Wechsel normal funktionieren.
Ursache: Die Dichtungen oder der Sitz des Verschlusses des Hydraulikkörpers sind abgenutzt oder rissig.
Bestätigen Sie, dass das Leck aus dem eigenen Körper und nicht aus einer nahegelegenen Verbindungsdichtung kommt, bevor Sie ihn ersetzen.
- 02
Der Motor macht seinen kompletten Weg, aber das Wasser mischt weiterhin Heizung und Warmwasser.
Ursache: Der interne Verschluss ist gebrochen, nicht richtig eingesetzt oder mit Kalk bedeckt und dichtet nicht, obwohl der Motor gut läuft.
Mit dem kalten Kessel, baue den Motor ab und überprüfe manuell, ob der Verschluss sich frei bewegt und in seinen beiden Positionen abdichtet.
- 03
Der Heizungs- oder Warmwasserfluss ist deutlich gesunken, obwohl der Rest der Anlage in Ordnung ist.
Ursache: Der innere Durchgang des Hydraulikgehäuses ist durch Kalk oder angesammelten Schmutz verengt.
Überprüfen Sie den Kalkzustand im Inneren des Geräts, insbesondere wenn das Wasser in der Region hart ist, bevor Sie es wechseln.
- 04
Wasserhammer oder Rohrgeräusch beim Wechseln des Kreislaufs
Ursache: Der Verschluss sitzt abgenutzt und dämpft den Schließmechanismus nicht gut.
Überprüfen Sie, ob der Schlag immer an derselben genauen Stelle des Moduswechsels auftritt.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.20 | Sicherheitsabschaltung: Temperaturbegrenzer. | Wenn das Umschaltventil (Prioritätsventil) blockiert oder getrennt ist, schaltet der Primärdurchfluss nicht korrekt um und der Wärmeerzeuger überhitzt, was F.20 auslöst; zur Prüfung den Test/die Diagnose aus dem Servicemenü erzwingen, der das Ventil bewegt, und Versorgung/Verkabelung prüfen sowie ob Welle/Motor nicht festsitzen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des 3-Wege-Ventils Saunier Duval S1025500
- Katalogreferenz
- S1025500
- SKU intern Uniclima
- VH3VIF35EHMOD
- Marke
- Saunier Duval
- Teileart
- 3-Wege-Ventile
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen zur 3-Wege-Ventil S1025500
Ist dieser hydraulische Körper mit 3-Wege-Ventil ohne Motor – Isofast Condens F 30 E – Ref. S1025500 mit meinem Kessel Isofast F 30 E-A kompatibel?
Dient dieser Hydraulikkörper für die Isomax-Serie?
Kann ich diesen Hydraulikkörper in meinem Isotwin F 30 H-MOD Kessel verwenden?
Welche Referenz hat dieses Hydraulikgehäuse?
Welche Fehlercodes sind für dieses Produkt dokumentiert?
Wie viele Modelle sind mit diesem hydraulischen Körper kompatibel?
