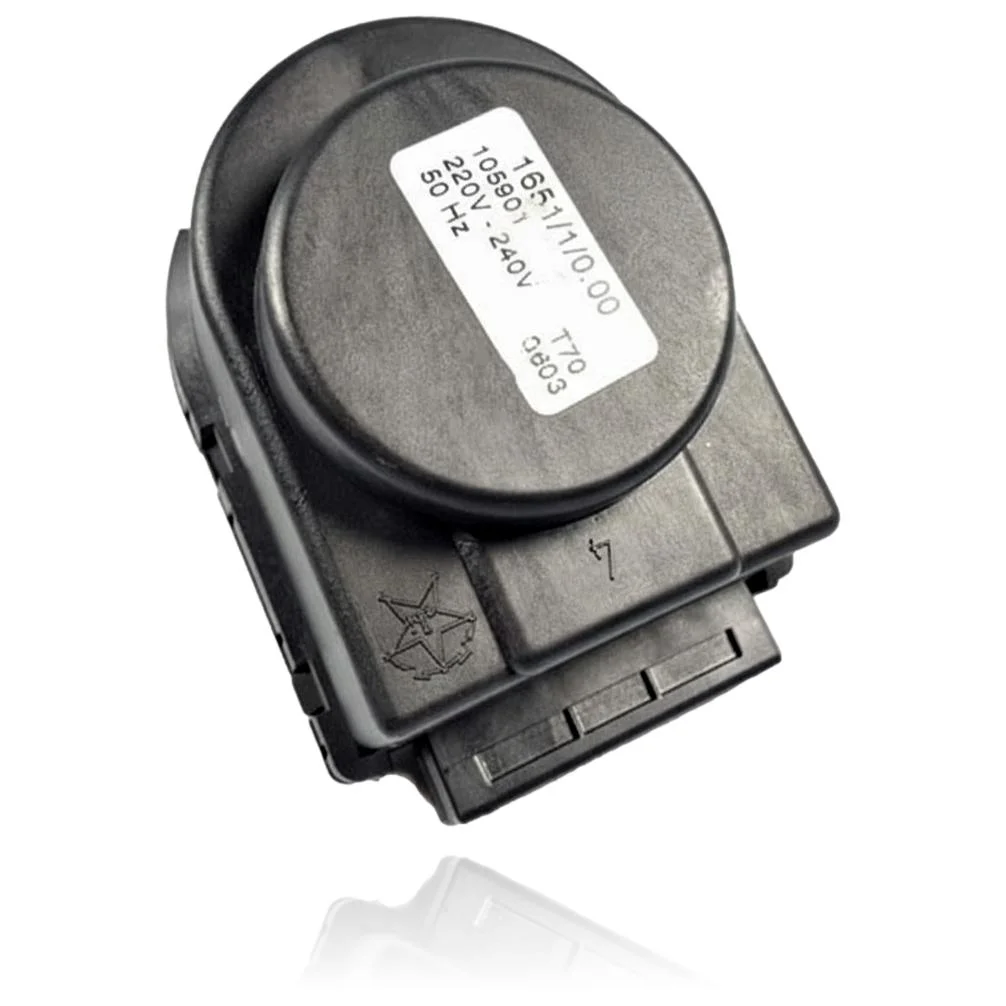

Motorantrieb 3-Wege-Ventil Saunier Duval Isomax F 28 E Ref. 16511/10.00

Mit der Referenz S5720600 kompatible Saunier Duval Kessel

3-Wege-Ventil mit der Referenz S5720600. 25 bestätigte Kompatibilitäten: C 24 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720600 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose des 3-Wege-Ventils S5720600 erfordern

Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel heizt die Heizkörper, aber es kommt kein warmes Wasser aus dem Wasserhahn, oder umgekehrt.

  Ursache: Der Motor bringt den Ventilstift nicht in die Position für die Warmwasserbereitung (ACS) und das Wasser bleibt im Heizkreislauf.

  Überprüfen Sie manuell, mit der Heizung vom Stromnetz getrennt, ob der Stift des Ventils sich frei bewegt und nicht blockiert ist, bevor Sie den Fehler als behoben betrachten.

• 02

  Der falsche Kreislauf wird erhitzt: Du forderst Warmwasser an und die Heizung wird erhitzt, oder umgekehrt.

  Ursache: Der Aktuator bleibt in einer Position fixiert und wechselt nicht zwischen den beiden Kreisläufen.

  Höre, ob beim Anfordern von Warmwasser das Klicken oder Summen des Motorstarts zu hören ist; wenn nichts zu hören ist, überprüfe zuerst die Stromversorgung des Aktuators.

• 03

  Ein Summen oder Rattern ist am Ventil zu hören, wenn der Kessel versucht, den Modus zu wechseln.

  Ursache: Der Motor dreht sich, aber vollendet den Weg nicht, normalerweise aufgrund eines beschädigten inneren Zahnrads oder einer festsitzenden Stange.

  Überprüfen Sie, ob Kalk oder Schmutz den Ventilkörper blockiert, bevor Sie nur den Motor austauschen.

• 04

  Der Kessel benötigt lange, um heißes Wasser zu liefern, oder es scheint, als würde er gleichzeitig zwischen Heizung und Warmwasseraufbereitung aufteilen.

  Ursache: Die Umschaltung ist nicht sauber und das System vermischt die beiden Kreisläufe anstatt sie zu isolieren.

  Überprüfen Sie, ob der Aktuator tatsächlich bis zum Endpunkt seiner Bewegung gelangt und nicht nur, dass er sich zu bewegen beginnt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: 3-Wege-Ventil Saunier Duval S5720600

Katalogreferenz

S5720600

SKU intern Uniclima

MV3VIF28E2

Marke

Saunier Duval

Teileart

3-Wege-Ventile

Einheiten auf Lager

7 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Sekundärcode

105901

Spannung

220V - 240V

Frequenz

50 Hz

Wärmeklasse

T70

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 28 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
