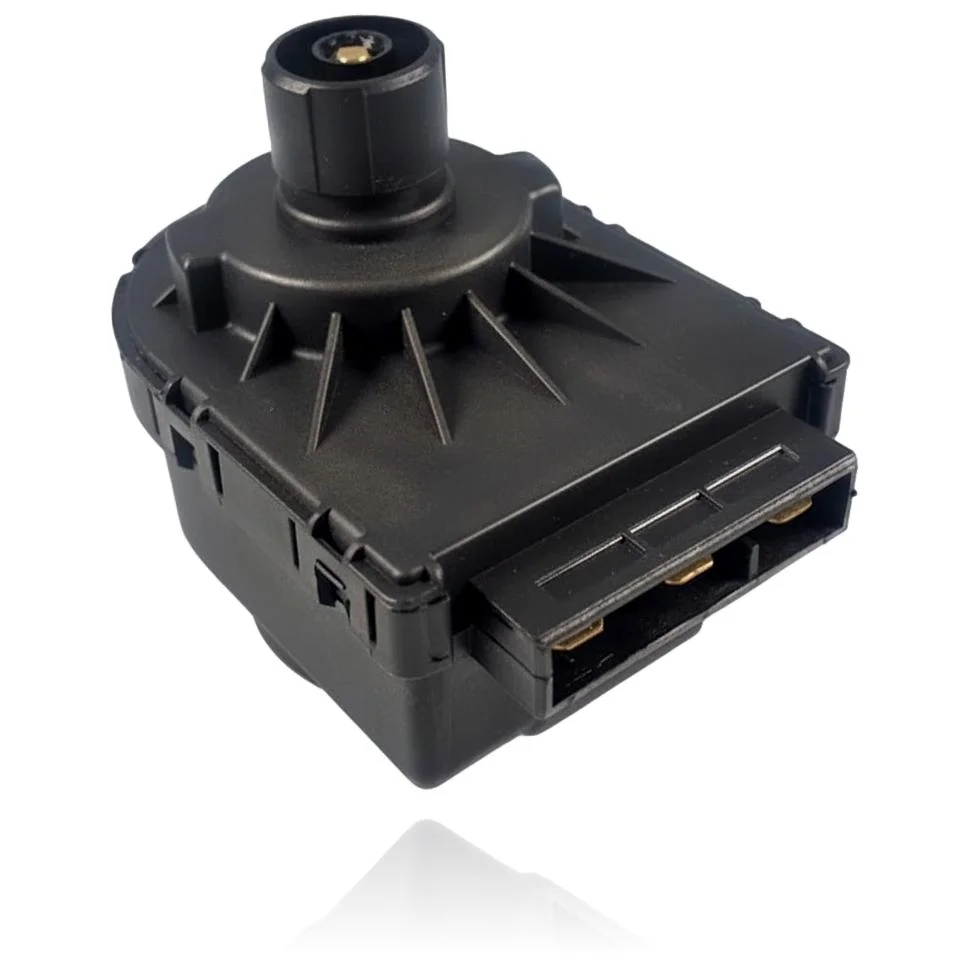

Drehscheibenmotor für 3-Wege-Ventil für Kessel Garda, Parva und Riva – Etikettencode 00316521000.02 / 61712905.

Biasi-Kessel kompatibel mit der Referenz BI1101102

Drei-Wege-Ventil mit der Referenz BI1101102. Zwei bestätigte Kompatibilitäten: Micon 24E und Minox 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. BI1101102 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz BI1101102 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose des 3-Wege-Ventils BI1101102 erfordern

Das 3-Wege-Ventil leitet das Wasser zwischen Heizung und Warmwasser um. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Beim Anfordern von Warmwasser funktioniert die Heizung weiterhin und das Warmwasser kommt nicht richtig an.

  Ursache: Der Motor bewegt das Ventil nicht in die Position für Warmwasser, und der Durchfluss wird falsch zwischen Heizung und Brauchwasser verteilt.

  Beim Anfordern von Warmwasser, achte auf das Ventil; wenn du keine Bewegung siehst und kein Klicken hörst, liegt das Problem wahrscheinlich im Motor.

• 02

  Das Ventil bleibt auf halbem Weg stehen und heizt ein wenig alles, ohne richtig heißes Wasser oder Heizung bereitzustellen.

  Ursache: Ein defektes Innenzahnrad oder eine abgenutzte Rückholfeder verhindern, dass der Aktuator die Endpositionen des Ventils erreicht.

  Mit der abgeschalteten Heizung, bewegen Sie manuell den Hebel des Ventils, falls vorhanden, und überprüfen Sie, ob er beide Positionen erreicht.

• 03

  Es ist ein Knacken oder ein Leerlaufgeräusch zu hören, wenn die Heizung oder das Warmwasser eingeschaltet wird.

  Ursache: Das Ritzel, das den Motor mit dem Ventil verbindet, ist abgenutzt oder defekt, was dazu führt, dass der Motor dreht, ohne das Ventil zu bewegen.

  Überprüfen Sie, ob das Geräusch der Drehung mit einer tatsächlichen Bewegung des Ventils übereinstimmt, bevor Sie die Baugruppe wechseln.

• 04

  Der Heizkessel benötigt länger als gewöhnlich, um warmes Wasser bereitzustellen, nachdem die Heizung aufgeheizt wurde.

  Ursache: Der Motor wechselt nicht schnell genug die Position, was die Bereitstellung von Warmwasser für die Heizung verzögert.

  Messen Sie, wie lange es dauert, bis das warme Wasser bei zwei aufeinanderfolgenden Versuchen kommt, um auszuschließen, dass es sich nur um eine vorübergehende Verzögerung handelt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: 3-Wege-Ventil Biasi BI1101102

Katalogreferenz

BI1101102

SKU intern Uniclima

MV3VM24E

Marke

Manaut

Teileart

3-Wege-Ventile

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Spannung

220-240V

Frequenz

50/60Hz

Gedruckter Code 1

00316521000 .02

Gedruckter Code 2

61712905

Wärmeklasse

T70

Chargencode/Datum

3812
