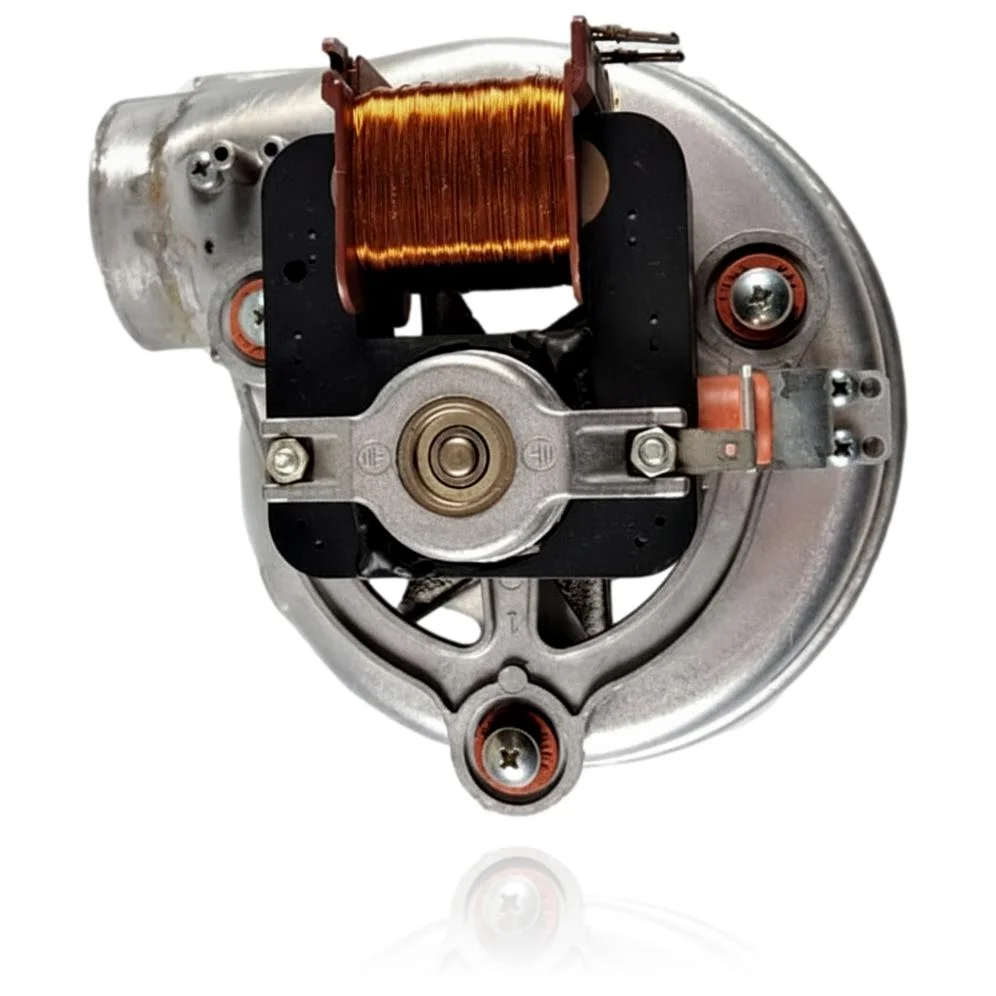

Rauchabzug GR01725 Kessel ZW23-1 AE - Ref. 8707204038
Der Rauchabzug leitet die Abgase der Verbrennung ab und sorgt für den notwendigen Zug, damit der Kessel ZW23-1 AE startet. Dieses Teil ist mit der Referenz 8707204038 gekennzeichnet. Wenn es ausfällt, zündet der Kessel nicht oder blockiert aufgrund eines Problems mit der Abgasführung, was sich durch die Fehlercodes C1, C6 oder CA äußern kann. Dieser Abzug ist kompatibel mit Modellen der Euroline-Serie, wie dem ZW23-1 AE und dem ZW24-1E LH AE, unter anderem. Er sollte ersetzt werden, wenn diese Symptome oder Fehlercodes festgestellt werden.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Junkers kompatibel mit der Referenz 8707204038
Extractor mit der Referenz 8707204038. Zwei bestätigte Kompatibilitäten: ZW23-1 AE und ZW24-1E LH AE.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZW23-1 AE | Euroline | Kontrastiert |
| Junkers ZW24-1E LH AE | Euroline | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Referenz 8707204038 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8707204038 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die der Abluftventilator 8707204038 behebt.
Der Abzug entfernt die Verbrennungsgase mit Zwangsabsaugung. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel versucht zu zünden, aber der Abzug startet nicht oder hat große Schwierigkeiten und bleibt blockiert.
Ursache: Der Motor ist verschmutzt oder das Lager ist festgefahren und erreicht nicht die erforderliche Geschwindigkeit, damit die Steuerung den Gasfluss zulässt.
Mit der vom Stromnetz getrennten Heizung, drehe die Turbine von Hand: wenn du Reibung spürst oder sie abrupt stoppt, ist das ein klares Zeichen, bevor du das Teil wechselst.
- 02
Der Abluftventilator macht ein seltsames Geräusch, ähnlich einem Summen oder metallischem Reiben, wenn der Heizkessel eingeschaltet ist.
Ursache: Es ist oft die Turbine, die durch angesammelten Schmutz auf den Schaufeln unausgewogen ist, oder ein abgenutztes Lager, das gegen das Gehäuse reibt.
Überprüfen Sie, ob die Schaufeln Staub, Ruß oder verkrustetes Fett haben; eine Reinigung löst manchmal das Geräusch, ohne den Abluftventilator zu wechseln.
- 03
Der Kessel blockiert und zeigt einen Fehler im Zusammenhang mit der Abgasführung an.
Ursache: Der Abzug erzeugt nicht genügend Unterdruck, damit der Luftdruckschalter den Zug bestätigt, und die Steuerung schaltet aus Sicherheitsgründen die Zündung ab.
Überprüfen Sie, ob das Abgasrohr nicht durch Eis, Nester oder Schmutz blockiert ist, bevor Sie davon ausgehen, dass es der Abluftventilator ist.
- 04
Der Ventilator dreht sich, aber er scheint langsamer oder mit weniger Kraft als zuvor zu sein.
Ursache: Der Motor verliert Drehzahlen, wenn das Lager zu klemmen beginnt oder die Wicklung sich mit der Nutzung verschlechtert.
Vergleiche den Klang und die Drehgeschwindigkeit, die die Heizung hatte, als sie gut funktionierte; ein deutlicher Rückgang deutet auf den Abzug hin.
Fehlercodes von Junkers, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| C1 | Der Druckwächter öffnet im Betrieb, oder die Gebläsedrehzahl ist zu niedrig. | Wenn das Abgasgebläse die vorgesehene Drehzahl oder den Durchsatz nicht erreicht, öffnet sich der Druckwächter im Betrieb und löst C1 aus; Stromversorgung zum Gebläse und Tachosignal prüfen und bestätigen, dass der Druckwächter bei drehendem Gebläse und freien Kanälen schließt. |
| C6 | Der Druckschalter schließt nicht. | Ein blockiertes/defektes Gebläse oder ein Gebläse mit zu geringem Volumenstrom erzeugt nicht den nötigen Unterdruck, und der Luftdruckwächter schließt nicht; Anlauf des Gebläses, Schließen des Druckwächters mit einem Mikromanometer sowie den Zustand der Druckwächter-/Abgasschläuche prüfen. |
| CA | Zu hohe Drehzahlen der Turbine. | Ein Fehler von Gebläse/Drehzahlgeber bewirkt, dass die Elektronik eine Drehzahl außerhalb des Bereichs (zu hoch) erkennt; die tatsächliche Drehzahlmessung, die Verkabelung des Drehzahlgebers und den mechanischen Zustand von Gebläse/Abgasgebläse prüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Abzugsventilators Junkers 8707204038
- Katalogreferenz
- 8707204038
- Marke
- Junkers
- Teileart
- Abzieher
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Herstellercode
- GR01725
- Markierung
- CE
Häufige Fragen zum Extractor 8707204038
Welche Referenz hat der Abgasabscheider des Kessels ZW23-1 AE?
Welche Heizkesselmodelle sind mit dem Abzug GR01725 kompatibel?
Welche Fehlercodes sind für den Extractor GR01725 dokumentiert?
Wann sollte ich in Erwägung ziehen, den Abzug meiner Heizung zu ersetzen?
Welche Referenz sollte ich suchen, wenn ich ein Ersatzteil für den Abluftventilator meiner Heizung ZW23-1 AE benötige?
