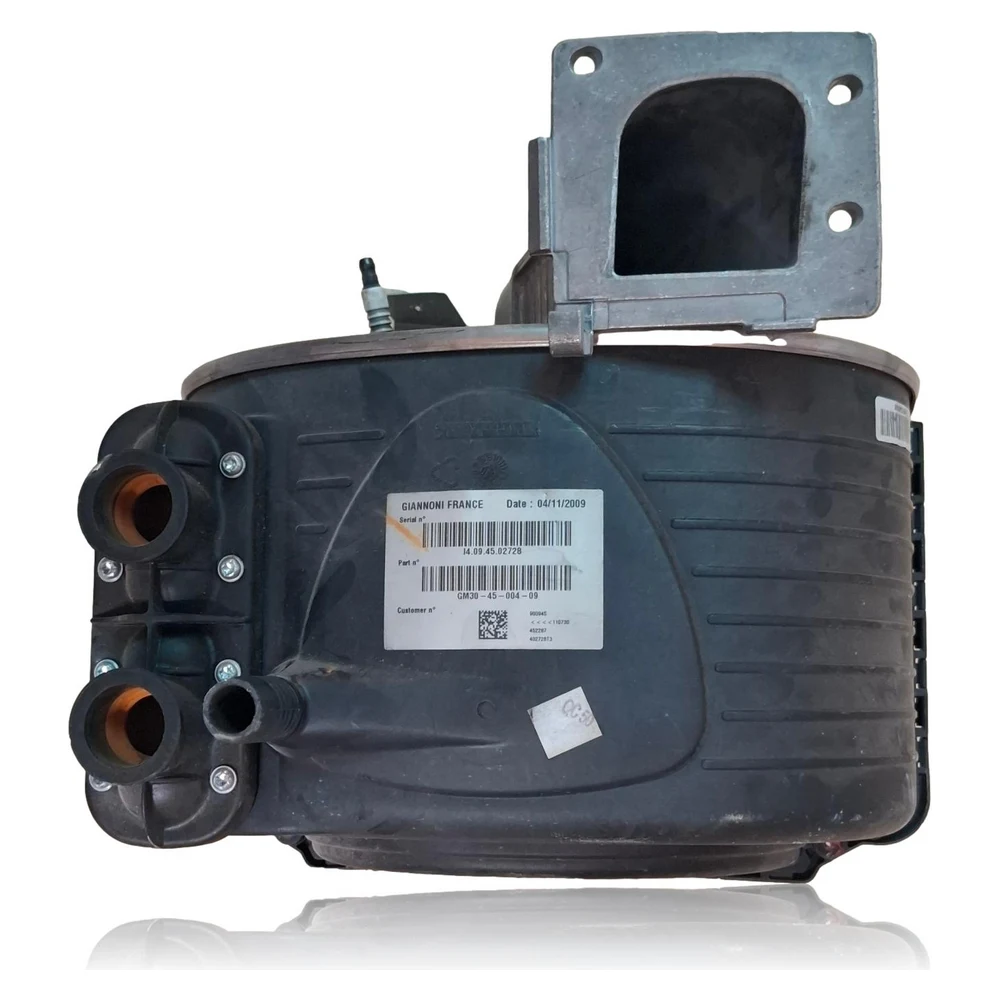

Brennkammer + Wärmetauscher Vaillant VMW 226/3-3 (Giannoni GM30-45-004-09) Ref. GM30-45-004-09
Wiederaufbereitetes Set für die Brennkammer mit primärem Kondensationswärmetauscher für Vaillant ecoTEC pro VMW 226/3-3. Hergestellt von Giannoni (GM30-45-004-09) und entspricht dem OEM Vaillant 0020135129 (ersetzt 0020018181). Seine Funktion besteht darin, Wärme zu übertragen und die Abgase zu kondensieren, was den Start, die Effizienz und die Sicherheit des Geräts beeinflusst.
inkl. MwSt.
Per WhatsApp anfragenVaillant Heizkessel, die mit der Referenz GM30-45-004-09 kompatibel sind.
Brennkammern mit der Referenz GM30-45-004-09. Eine nachgewiesene Kompatibilität: VMW 226/3-3.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz GM30-45-004-09 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Brennkammern GM30-45-004-09 beheben.
Häufige Symptome und Störungen
- 01
Intermittierende Blockierungen F.28/F.29 nach mehreren Versuchen
Ursache: Rückführung von Gasen oder Kondensat in der Kammer aufgrund von Verstopfung in den Durchgängen des Wärmetauschers oder Siphons
Siphon/Entleerung inspizieren; Zug/Zufuhr überprüfen; Feuchtigkeit/Eisbildung im Brennraum beobachten; Stabilität der Flamme messen.
- 02
F.25 mit korrekter Belüftung und Schornstein
Ursache: Rauchkanäle des Wärmetauschers verschmutzt/deformiert
Temperatur der Abgase messen; Gegenüberdruck überprüfen; Sichtinspektion des Wärmetauschers; chemische/mechanische Reinigung bewerten
- 03
F.20/F.23 mit sehr hohem ΔT Vorlauf/Rücklauf
Ursache: Hydraulische Verstopfung des Primärkreislaufs durch Schlamm/Ablagerungen
Überprüfen Sie den Durchfluss der Pumpe und der Filter; Spülung/Reinigung durchführen; wenn die anomale ΔT weiterhin besteht, ist der Primärkreis defekt.
- 04
Kondensatbildung/Abdruck an der Brennkammerbasis
Ursache: Interne Leckage des Wärmetauschers zur Brennkammer
Hydraulischer Dichtheitstest des Primärkreislaufs mit verschlossenen Punkten; Anwesenheit von weißen Ablagerungen/Oxiden in der Kammer
- 05
Geruch nach Verbrennung und Flecken auf dem Sichtfenster
Ursache: Rückführung durch teilweise blockierte Abgaswege
Überprüfen der Integrität der Flanschdichtung, Zustand des Brenners und Reinigung der Lamellen des Gehäuses.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.28 | Fehler beim Anlauf: fehlgeschlagene Zündung | Überprüfen Sie das Gasventil/Druck, die Elektroden/Zündung und den Erdungsanschluss. Überprüfen Sie auch das Ansaugrohr und den Kondensatabfluss auf Verstopfungen. Zusammenhang: Kondensat in der Kammer oder eine Blockade/Rückführung der Abgase im Gehäuse können die Zündung verhindern und einen Austausch erforderlich machen, wenn Schäden/Korrosion am Bauteil vorliegen. |
| F.29 | Flammenverlust; fehlgeschlagener Zündversuch | Neben Gas und Masse sollten auch die Abgasführung/Zuluft und die Kondensatablass überprüft werden. Zusammenhang: Eine Ansammlung von Kondensat in der Kammer oder eine Rückführung durch verstopfte Passagen des Wärmetauschers kann die Flamme löschen; wenn das Problem nach Reinigung/Einstellungen weiterhin besteht, sollte ein Austausch des Körpers in Betracht gezogen werden. |
| F.25 | Abgastemperatur zu hoch | Überprüfen Sie den Gasweg (Blockierung, Wind), die interne Entlüftung, den Durchfluss und den Ventilator. Beziehung: Schmutzige/deformierte Lamellen/Passagen des Wärmetauschers erhöhen die Abgastemperatur; wenn die Reinigung keine Werte zurückgewinnt, könnte der Wärmetauscher beschädigt sein. |
| F.20 | Abschaltung durch Temperaturbegrenzer (STB) | Überprüfen Sie die NTC, Entlüftung und Durchfluss. Beziehung: Die interne Verstopfung des Primärkreises (Schlamm/Ablagerungen) reduziert den Durchfluss und löst STB aus; wenn das Entschlämmen/die hydraulische Reinigung nicht hilft, den Primärkreis ersetzen. |
| F.23 | Exzessiver Temperaturunterschied; unzureichender Durchfluss | Pumpe überprüfen, Luft im Kreislauf, Hydraulikfilter, Drucksensor. Beziehung: hydraulische Drosselung im Wärmetauscher erhöht ΔT Vorlauf/Rücklauf; durch Reinigung ausschließen und, falls es anhält, das Gehäuse ersetzen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Brennkammern Vaillant GM30-45-004-09
- Katalogreferenz
- GM30-45-004-09
- Marke
- Vaillant
- Teileart
- Brennkammern
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Teileart
- Brennkammer mit primärem Kondensationswärmetauscher
- Marke des Heizkessels
- Vaillant ecoTEC pro VMW 226/3-3
- Hersteller der Komponente
- Giannoni
- Modellkomponente
- GM30-45-004-09
- OEM-Äquivalent Vaillant
- 0020135129 (ersetzt 0020018181)
- Material des Primärs
- Edelstahl
- Schlüsselfunktionen
- Primärwärmeaustausch, geschlossene Brennkammer, Kondensation und Abführung von Kondensat.
- Gas und Stromzufuhr vor dem Eingreifen abstellen.
- Vollständige Abkühlung abwarten; Verbrennungsgefahr.
- Obligatorische Entlüftung des Kreislaufs (Programm P.0) nach jeder Öffnung.
- Verwenden Sie neue Einweg-Dichtungen in der Flansch/Kammer und kondensatbeständige Dichtungen.
- Überprüfen der Gasdichtheit und des Abgaskreislaufs nach der Montage.
- Überprüfung und gegebenenfalls Anpassung der Verbrennung (CO₂) gemäß Handbuch.
- Drehmoment: das im Handbuch des Modells von Vaillant angegebene anwenden.
- Überprüfen Sie den freien Abfluss des Kondensatsiphons nach dem Eingriff.
Häufige Fragen zu den Brennkammern GM30-45-004-09
Ist es kompatibel mit meinem VMW 226/3-3, wenn mein originaler Wärmetauscher 0020018181 ist?
Enthält es einen Ventilator, Elektroden oder ein Gasventil?
Muss die Heizung nach dem Austausch des Wärmetauschers parametriert werden?
