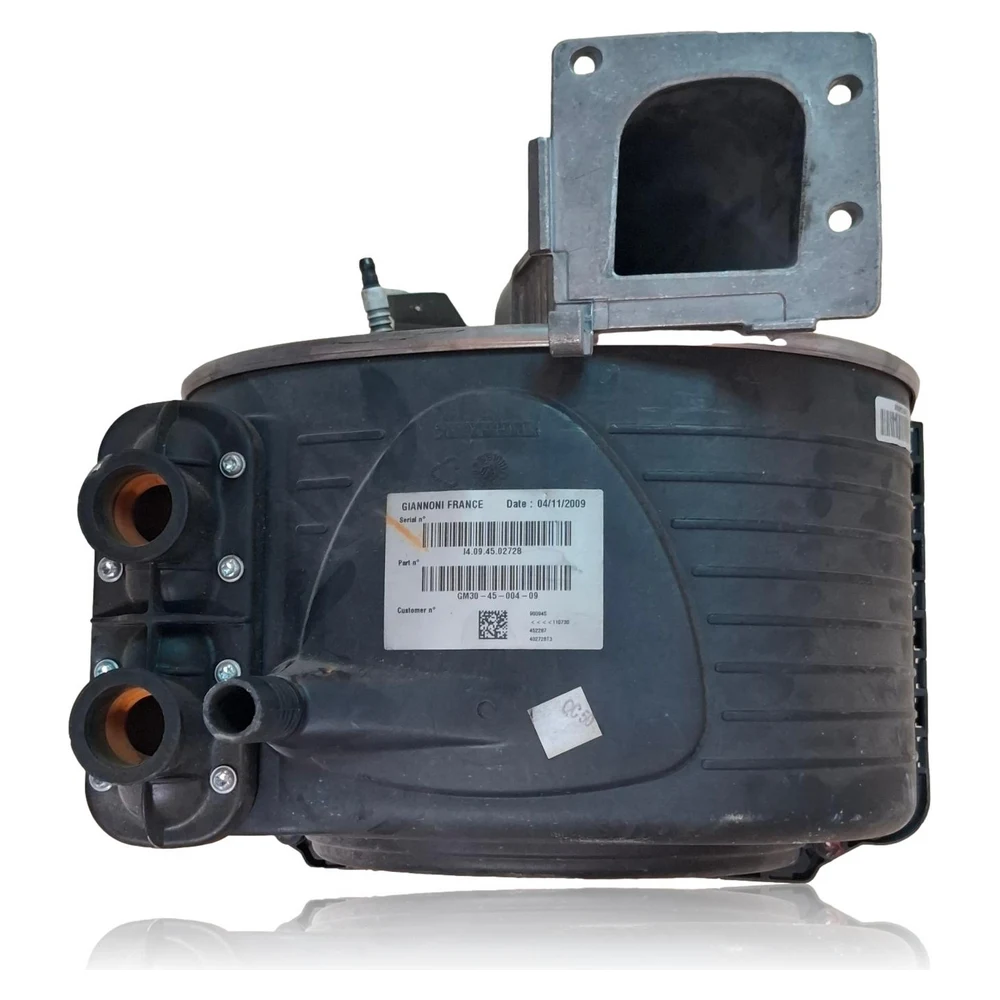

Cámara De Combustión + Intercambiador Vaillant VMW 226/3-3 (Giannoni GM30-45-004-09) Ref. GM30-45-004-09
Conjunto reacondicionado de cámara de combustión con intercambiador primario de condensación para Vaillant ecoTEC pro VMW 226/3-3. Fabricado por Giannoni (GM30-45-004-09) y equivalente al OEM Vaillant 0020135129 (sustituye a 0020018181). Su función es transferir calor y condensar los humos, afectando arranque, eficiencia y seguridad del equipo.
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia GM30-45-004-09
Cámaras de combustión con referencia GM30-45-004-09. Una compatibilidad contrastada: VMW 226/3-3.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. GM30-45-004-09 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
Síntomas y errores que soluciona los cámaras de combustión GM30-45-004-09
Síntomas y averías frecuentes
- 01
Bloqueos intermitentes F.28/F.29 tras varios intentos
Causa: Recirculación de gases o condensado en cámara por obstrucción en pasajes del intercambiador o sifón
Inspeccionar sifón/descarga; comprobar tiro/admision; observar humedad/escarcha dentro de cámara; medir estabilidad de llama
- 02
F.25 con ventilación y chimenea correctas
Causa: Pasajes lado humos del intercambiador sucios/deformados
Medir temperatura de humos; revisar contrapresión; inspección visual del haz; valorar limpieza química/mecánica
- 03
F.20/F.23 con ΔT ida/retorno muy alto
Causa: Obturación hidráulica del primario por lodos/incrustación
Comprobar caudal bomba y filtros; realizar enjuague/limpieza; si ΔT anómalo persiste, primario defectuoso
- 04
Goteo/huella de condensado en base de cámara
Causa: Fuga interna del intercambiador hacia cámara de combustión
Prueba de estanqueidad hidráulica del primario con puntos cegados; presencia de depósitos blancos/óxidos en cámara
- 05
Olor a combustión y marcas en mirilla
Causa: Recirculación por pasajes de humos parcialmente bloqueados
Verificar integridad de junta de brida, estado del quemador y limpieza de aletas del cuerpo
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.28 | Fallo en arranque: encendido fallido | Comprobar llave/presión de gas, electrodos/ignición, toma de tierra. Revisar también tubo de admisión y conducto de condensados por obstrucción. Relación: condensado en cámara o bloqueo/recirculación de humos dentro del cuerpo pueden impedir el encendido y exigir sustitución si hay daño/corrosión en el conjunto. |
| F.29 | Pérdida de llama; reintento de encendido fallido | Además de gas y masa, revisar evacuación/admision y descarga de condensados. Relación: acumulación de condensado en cámara o recirculación por pasajes del intercambiador obstruidos puede apagar la llama; si persiste tras limpieza/ajustes, evaluar sustitución del cuerpo. |
| F.25 | Temperatura de gases de combustión demasiado alta | Revisar recorrido de gases (obstrucción, viento), purgado interno, caudal y ventilador. Relación: aletas/pasajes del intercambiador sucios/deformados elevan la T° de humos; si la limpieza no recupera valores, el intercambiador puede estar dañado. |
| F.20 | Desconexión por limitador de temperatura (STB) | Revisar NTC, purgado y caudal. Relación: obturación interna del primario (lodos/incrustación) reduce el caudal, dispara STB; si el desfangado/limpieza hidráulica no resuelve, sustituir el primario. |
| F.23 | Diferencial de temperatura excesivo; caudal insuficiente | Comprobar bomba, aire en circuito, filtro hidráulico, sensor de presión. Relación: estrangulamiento hidráulico dentro del intercambiador eleva ΔT ida/retorno; descartar con limpieza y, si persiste, sustituir el cuerpo. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los cámaras de combustión Vaillant GM30-45-004-09
- Referencia de catálogo
- GM30-45-004-09
- Marca
- Vaillant
- Tipo de pieza
- Cámaras de combustión
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Tipo de pieza
- Cámara de combustión con intercambiador primario de condensación
- Marca caldera
- Vaillant ecoTEC pro VMW 226/3-3
- Fabricante del componente
- Giannoni
- Modelo componente
- GM30-45-004-09
- OEM equivalente Vaillant
- 0020135129 (sustituye a 0020018181)
- Material del primario
- Acero inoxidable
- Funciones clave
- Intercambio térmico primario, cámara sellada de combustión, condensación y evacuación de condensados
- Cortar gas y alimentación eléctrica antes de intervenir.
- Esperar enfriamiento completo; riesgo de quemaduras.
- Purgado obligatorio del circuito (programa P.0) tras cualquier apertura.
- Usar juntas nuevas de un solo uso en brida/cámara y sellos resistentes a condensados.
- Verificar estanqueidad de gas y del circuito de humos tras el montaje.
- Comprobación y, si procede, ajuste de combustión (CO₂) según manual.
- Par de apriete: aplicar el especificado por Vaillant en el manual del modelo.
- Comprobar libre descarga del sifón de condensados tras la intervención.
Dudas frecuentes sobre los cámaras de combustión GM30-45-004-09
¿Es compatible con mi VMW 226/3-3 si mi intercambiador original es 0020018181?
¿Incluye ventilador, electrodos o válvula de gas?
Tras cambiar el intercambiador, ¿hay que parametrizar la caldera?
