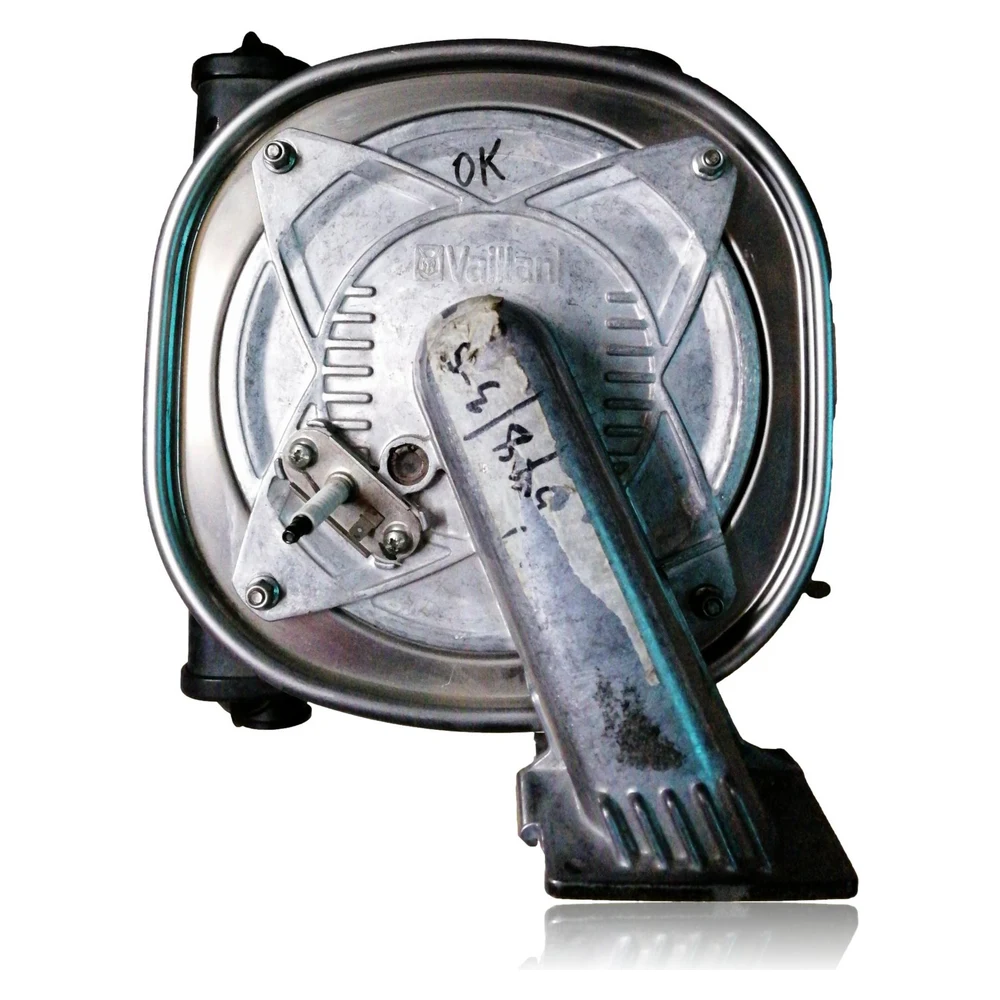

Cámara + Intercambiador Vaillant VMW 346/5-5 (Giannoni GM30-45-008-10) Ref. GM30-45-008-10
Conjunto de cámara de combustión con intercambiador primario de condensación para Vaillant ecoTEC plus 30–34 kW (p. ej., VMW ES 346/5‑5). Núcleo Giannoni GM30‑45‑008‑10. Su función es transferir el calor del quemador al circuito de agua y condensar los humos, clave para el rendimiento y la seguridad térmica de la caldera.
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia GM30-45-008-10
Cámaras de combustión con referencia GM30-45-008-10. Cuatro compatibilidades contrastadas: VMW ES 346/5-5 (R4/R5) y VM ES 306/5-5 (equivalente VU 306/5-5).
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW ES 346/5-5 (R4/R5) | ecoTEC plus (mixta) | Contrastada |
| Vaillant VM ES 306/5-5 (equivalente VU 306/5-5) | ecoTEC plus (solo calefacción) | Contrastada |
| Vaillant VSC 306/2-C 200 | ecoCOMPACT | Contrastada |
| Vaillant VK 306 | ecoVIT plus (suelo, solo calefacción) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. GM30-45-008-10 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
Síntomas y errores que soluciona los cámaras de combustión GM30-45-008-10
Síntomas y averías frecuentes
- 01
Paradas por sobretemperatura tras pocos minutos de demanda
Causa: Intercambiador primario parcialmente obturado por cal/lodos
Comprobar ΔT ida/retorno (>35 K) y gradiente rápido; inspección de filtro/retorno y del núcleo si el resto está correcto.
- 02
Ruido de ebullición/cavitación en arranque
Causa: Puntos calientes por mala transferencia térmica en el primario
Verificar purgado P.0, presión de servicio y presencia de lodo; si persiste, valorar desincrustado o sustitución del núcleo.
- 03
Goteo por desagüe de condensados con olor/huella férrica
Causa: Fuga interna del intercambiador hacia la cámara de condensación
Inspección visual de la base y unión colectores; prueba de estanqueidad hidráulica del núcleo fuera de caldera.
- 04
Códigos F.23/F.24 recurrentes aun tras limpiar instalación
Causa: Sección útil reducida en canales de agua del intercambiador
Medir caída de temperatura y comprobar caudal bomba; si normal, el problema es del intercambiador.
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.20 | Desconexión de seguridad por limitador de temperatura (STB) | Sobrecalentamiento por mala transferencia térmica u obstrucción en el intercambiador. Comprobar purgado, NTC, circulación y estado del núcleo; sustituir si hay incrustación/secciones cegadas. |
| F.22 | Falta de agua / presión insuficiente | Puede aparecer si hay microfuga en el intercambiador o tras purgas. Restablecer presión, purgar y verificar estanqueidad del primario; descartar fuga interna del núcleo. |
| F.23 | Variación de temperatura ida/retorno excesiva | Típico de paso reducido en el primario o caudal insuficiente. Revisar bomba/filtro y, si persiste con instalación limpia, comprobar caída térmica del intercambiador y sustituir si está obturado. |
| F.24 | Aumento de temperatura demasiado rápido (circulación insuficiente) | Si la bomba y la instalación están correctas, un primario parcialmente bloqueado acelera la subida de Tª. Medir gradiente y ΔT; sustituir el núcleo si se confirma la restricción. |
| F.25 | Temperatura de gases de combustión demasiado alta | Transferencia deficiente o aletas/humo obstruidos elevan la Tª de humos. Verificar recorrido de humos y limpieza del cuerpo; si el problema es del núcleo, sustituir. |
| F.28/F.29 | Fallo de encendido / pérdida de llama en servicio | No son fallos típicos del primario, pero un sifón/condensados obstruidos en la caja de combustión o retorno de condensado pueden contribuir. Comprobar evacuación de condensados y estanqueidad de la cámara antes de descartar el intercambiador. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los cámaras de combustión Vaillant GM30-45-008-10
- Referencia de catálogo
- GM30-45-008-10
- Marca
- Vaillant
- Tipo de pieza
- Cámaras de combustión
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- fabricante_componente
- Giannoni
- marcado_en_placa
- GM30-45-008-10
- tipo
- Cámara de combustión con intercambiador primario de condensación
- aplicacion_vaillant
- ecoTEC plus 30–34 kW (p. ej., VMW ES 346/5‑5; VM ES 306/5‑5; ecoCOMPACT VSC 306; ecoVIT VK 306) según serie
- refs_vaillant_equivalentes
- 0020135133 (sustituye a 0020018183) / 0020209546 (según serie y suministro de sensores)
- estado
- Reacondicionado (limpieza, verificación de estanqueidad y superficie de intercambio)
- Cortar gas y alimentación eléctrica antes de intervenir.
- Vaciar el circuito primario y purgar después (programa P.0) hasta eliminar todo el aire.
- Usar SIEMPRE juntas y tornillería nuevas en el montaje del intercambiador (las juntas son de un solo uso).
- Verificar combustión y CO₂ con analizador tras el cambio; ajustar si procede según manual.
- Comprobar y limpiar el sifón/evacuación de condensados para evitar retornos a la cámara.
- Respetar el par de apriete indicado por el fabricante en bridas/colectores (consultar manual de instalación del modelo concreto).
- Confirmar si su serie requiere versión con/sin sensor asociado (diferentes referencias OEM).
Dudas frecuentes sobre los cámaras de combustión GM30-45-008-10
¿Sirve para mi Vaillant ecoTEC plus VMW ES 346/5‑5?
¿En qué fallos está implicado este intercambiador?
¿Necesito versión con sensor?
¿Qué más debo cambiar al sustituirlo?
