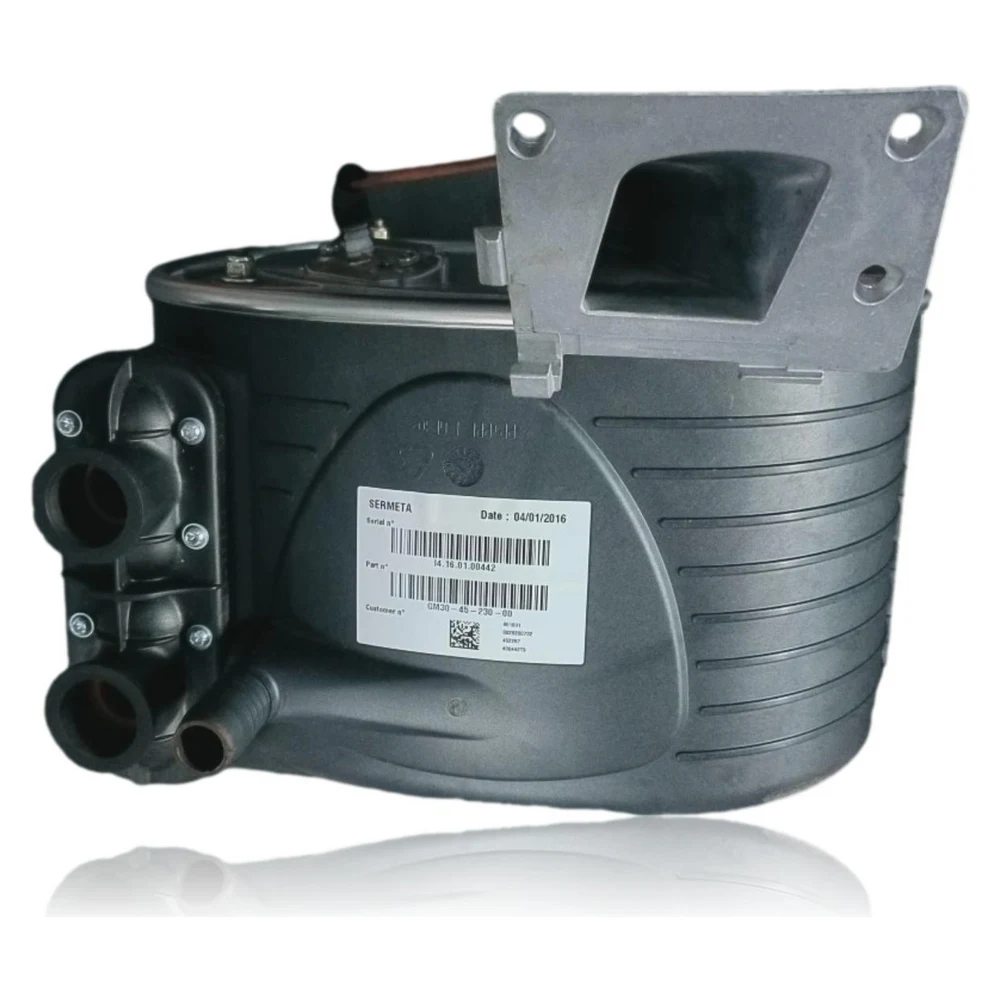

Intercambiador Primario De Condensación Saunier Duval Thema Condens AS 25-A — Sermeta Ref. 14.16.01.00442
Cámara de combustión/intercambiador primario de condensación Sermeta para calderas Saunier Duval Thema Condens AS. Transfiere el calor del quemador al circuito y recoge el condensado. Un fallo provoca fugas, sobretemperatura o problemas de encendido. Verifique la placa SERMETA 14.16.01.00442 y el despiece de su modelo antes de montar.
- Tipo de pieza
- Cámaras de combustión
- Estado
- Reacondicionado
- Referencia de catálogo
- 14.16.01.00442
- Garantía
- 1 año
Cómo comprobar si la ref. 14.16.01.00442 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
Síntomas que requieren diagnóstico en los cámaras de combustión 14.16.01.00442
Síntomas y averías frecuentes
- 01
Goteo ácido por la parte inferior de la caldera o marcas de óxido en carcasa/ventilador
Causa: Fisura/porosidad en la cámara o juntas del módulo de combustión
Inspección visual con linterna; comprobar pH del goteo (condensado ~3,5–4,0); rastros blanquecinos y huellas en ventilador
- 02
Bloqueos por F.28/F.29 tras varios intentos de encendido
Causa: Drenaje de condensados del intercambiador obstruido o cámara encharcada
Vaciar/limpiar sifón y tubo; verter agua en el colector para verificar caudal libre hacia el desagüe
- 03
Disparos por sobretemperatura o ΔT muy alto (F.23/F.24) con ruidos de ebullición
Causa: Colmatación interna del primario por lodos o incrustación
Medir ΔT ida/retorno a distintas potencias; si anómalo con bomba correcta, realizar lavado químico controlado o sustituir
- 04
Olor a combustión o marcas de condensado cerca del acoplamiento ventilador‑cámara
Causa: Junta entre cámara y ventilador deformada o tornillería floja
Desmontaje frontal, revisión de junta tórica/planas y reapriete al par indicado por fabricante (sustituir juntas)
- 05
F.42 tras intervención en el bloque de combustión
Causa: Resistencia de codificación del intercambiador sin conectar/incorrecta
Comprobar mazo de codificación del intercambiador y valores en diagnóstico según manual
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.28 | Fallo en arranque: encendido fallido | Revise suministro/presión de gas, electrodo y toma de tierra. Limpie sifón y mangueras de condensados; una acumulación en la cámara puede ahogar la llama. Si persiste, inspeccione obstrucción o fuga en el intercambiador/ensamble. |
| F.29 | Fallo en funcionamiento: intentos de encendido fallidos | Compruebe recirculación de humos y evacuación; limpie drenaje de condensados. Una cámara inundada o con juntas defectuosas puede apagar la combustión durante el ciclo. |
| F.32 | Fallo: ventilador | Verifique conector y giro del ventilador. Si hay marcas de condensado en el ventilador, revise la estanqueidad cámara‑ventilador y el drenaje del intercambiador. |
| F.68 | Fallo en la señal de llama (inestable) | Revise mezcla aire/gas y encendido. Desobstruya el conducto de condensados; turbulencias o encharcado en la cámara afectan la ionización. |
| F.23 | Desconexión de seguridad: variación de temperatura excesiva | Purgue instalación y verifique bomba. Si ΔT sigue alto, compruebe incrustación/lodos en el primario; puede requerir limpieza química o sustitución. |
| F.24 | Desconexión de seguridad: aumento de temperatura demasiado rápido | Revise caudal y aire en el circuito. Un primario parcialmente obturado provoca subida rápida de Tª; inspección y limpieza/sustitución. |
| F.83 | Modificación de Tª ida/retorno insuficiente al arrancar | Con P.01 en marcha, si no cambia la Tª, confirme caudal y sensores. Un primario colmatado reduce el intercambio térmico. |
| F.42 | Fallo resistencia de codificación (posible con F.70) | Compruebe la resistencia de codificación en el mazo del intercambiador de calor y su conector. Si se ha sustituido el módulo, monte el mazo correcto. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los cámaras de combustión Saunier Duval 14.16.01.00442
- Referencia de catálogo
- 14.16.01.00442
- SKU interno Uniclima
- CAMCVX
- Marca
- Saunier Duval
- Tipo de pieza
- Cámaras de combustión
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tipo
- Cámara de combustión / intercambiador primario de condensación monobloc
- fabricante_componente
- Sermeta
- ref_pieza_en_placa
- 14.16.01.00442
- estado
- reacondicionada
- familia_caldera_destino
- Saunier Duval Thema Condens AS (verificar por despiece oficial)
- rango_potencia_caldera_asociada (AS 25-A, 50/30 °C)
- 6,6–26,7 kW
- categoria_gas_caldera_asociada
- II2H3P
- tension_frecuencia_alimentacion_caldera
- 230 V, 50 Hz
- Corte previo de gas y alimentación eléctrica. Espere a que el equipo esté frío.
- Cierre llaves y purgue el circuito; vacíe y limpie el sifón de condensados antes y después de intervenir.
- Use siempre juntas nuevas (de un solo uso) y respete pares de apriete y secuencias indicadas por el fabricante.
- Tras el montaje: prueba de estanqueidad gas/agua, verificación de combustión (CO₂) y ausencia de fugas de condensados.
- Respete la evacuación de humos y tomas de aire originales; no obstruya el drenaje de condensados.
- Parametrización y chequeo con códigos de diagnóstico tras la sustitución; borre memoria de averías y valide funcionamiento.
Dudas frecuentes sobre los cámaras de combustión 14.16.01.00442
¿Cómo confirmo que vale para mi Thema Condens AS?
Tengo F.28/F.29. ¿Siempre es el intercambiador?
¿Puedo limpiar el intercambiador en lugar de cambiarlo?
¿Hay que ajustar algo tras cambiarlo?
