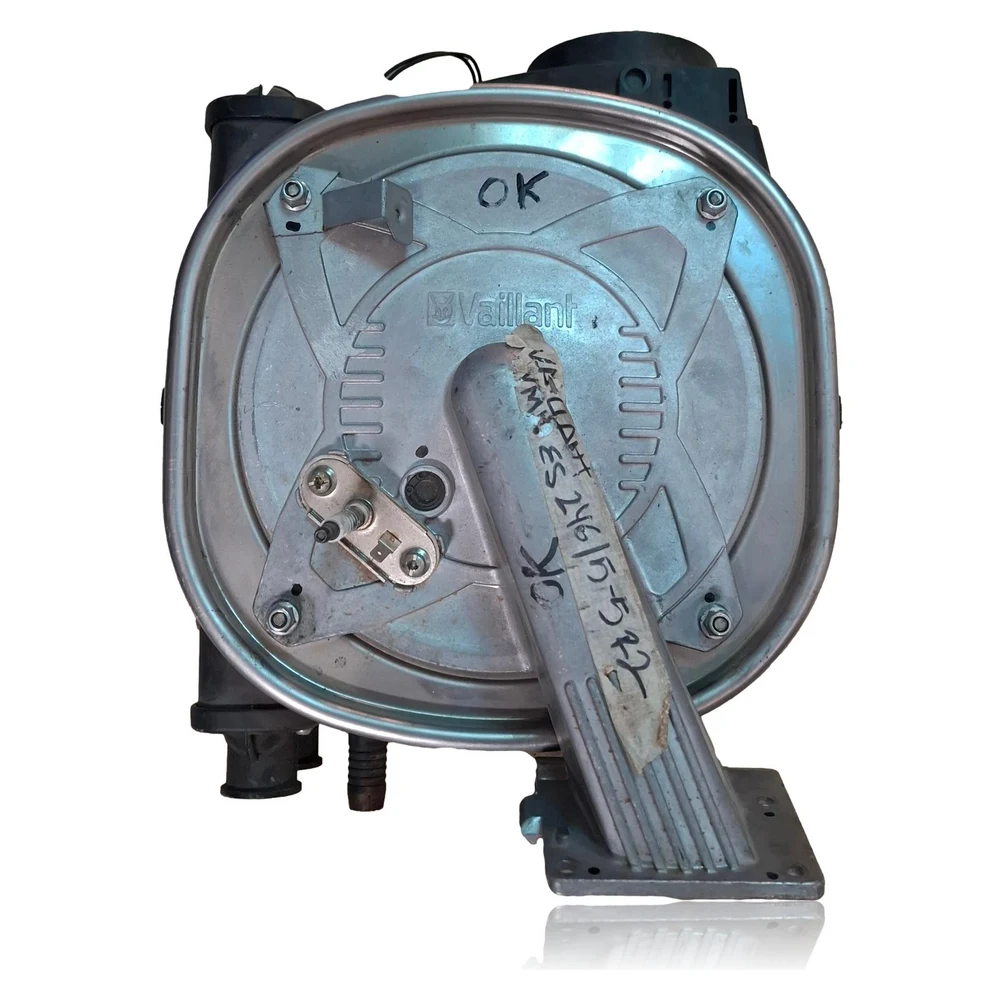

Cámara De Combustión Estanca Vaillant ecoTEC Plus 5-5 (Giannoni GM30-45-004-11) — Ref. GM30-45-004-11
Conjunto reacondicionado de cámara de combustión estanca con intercambiador primario de condensación Giannoni GM30-45-004-11 para calderas Vaillant de la familia ecoTEC plus. Forma la envolvente de la combustión y transfiere el calor al circuito de calefacción. Verifique compatibilidad leyendo la placa de su cámara original.
- Tipo de pieza
- Cámaras de combustión
- Estado
- Reacondicionado
- Referencia de catálogo
- GM30-45-004-11
- Garantía
- 1 año
Cómo comprobar si la ref. GM30-45-004-11 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
Síntomas que requieren diagnóstico en los cámaras de combustión GM30-45-004-11
Síntomas y averías frecuentes
- 01
Sube muy rápido a temperatura y se bloquea (F.23/F.24)
Causa: Intercambiador primario obturado por lodos/incrustación o aire en el circuito
Medir ΔT ida/retorno, purgar, revisar desfangador/filtro de retorno y caudal real de la bomba
- 02
Ruidos de ebullición (kettling) en demanda
Causa: Incrustación interna en el serpentín del primario
Comprobar dureza del agua, inspeccionar primario y valorar limpieza química controlada
- 03
Goteos de condensado o marcas de corrosión en la carcasa
Causa: Perforación del primario o juntas fatigadas
Inspección visual de carcasa y colector de condensados; verificar sifón/embudo y estanqueidad
- 04
Bloqueos F.22/F.75 frecuentes tras purgados
Causa: Circulación insuficiente por bloqueo parcial del primario o aire persistente
Purgado repetido, comprobación del sensor de presión y prueba de caudal; si persiste, limpiar/sustituir primario
- 05
Olor a gases o trazas de hollín en la envolvente
Causa: Pérdida de estanqueidad de la cámara
Revisar junta de tapa y tornillería; sustituir juntas de un solo uso y hacer prueba de combustión/estanqueidad
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.22 | Falta de agua o presión demasiado baja en el circuito | Rellenar hasta ~1,5 bar, purgar instalación, comprobar fugas y el sensor de presión. Si persiste, revisar circulación y estado del intercambiador primario por posible obstrucción. |
| F.23 | Bloqueo por diferencia excesiva de temperatura ida/retorno | Purgado completo, comprobar bomba, filtros/desfangador y caudal. Un primario sucio u obturado puede generar ΔT anómalo; valorar limpieza o sustitución. |
| F.24 | Desconexión de seguridad por sobretemperatura | Verificar apertura de llaves, circulación, aire en el circuito y estado del intercambiador. Si el caudal es insuficiente por incrustaciones, limpiar o sustituir el primario. |
| F.28 | No se detecta llama durante el encendido | Aunque suele asociarse a gas/encendido, una cámara sin estanqueidad o con drenaje de condensados obstruido puede afectar la combustión. Revisar junta de cámara, sifón y evacuación de gases. |
| F.75 | Cambio de presión insuficiente al arrancar la bomba | Rellenar/purgar, comprobar sensor de presión y bomba. Un bloqueo hidráulico en el intercambiador puede impedir el aumento de presión; inspeccionar y limpiar/sustituir. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los cámaras de combustión Vaillant GM30-45-004-11
- Referencia de catálogo
- GM30-45-004-11
- SKU interno Uniclima
- CAMCVXX
- Marca
- Vaillant
- Tipo de pieza
- Cámaras de combustión
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tipo de pieza
- Cámara de combustión estanca con intercambiador primario de condensación (conjunto)
- Fabricante del componente
- Giannoni France
- Referencia del componente
- GM30-45-004-11
- Identificadores observados
- Customer n° 901041; puede aparecer 11.10.41.02404 / 102404T3 en la etiqueta
- Aplicación prevista
- Calderas Vaillant ecoTEC plus con cámara/intercambiador Giannoni; confirmar por placa de la pieza del equipo
- Incluye
- Cuerpo de cámara + intercambiador primario (según unidad). No incluye ventilador, tapa, quemador ni juntas salvo indicación expresa
- Estado
- Reacondicionada
- Cortar gas y alimentación eléctrica y dejar enfriar antes de intervenir
- Purgado completo del circuito de calefacción y del sifón de condensados tras el montaje
- Usar juntas nuevas de un solo uso en cámara, soplante y colector de condensados (p. ej., 0020025929)
- Apriete en cruz de la tapa de cámara según par indicado en el manual del modelo
- Prueba de estanqueidad de gases y verificación de combustión tras el cambio (ajuste CO₂ si procede)
- No manipular si no se dispone de acreditación; riesgo de fuga de gas y CO
- No confirmar compatibilidad por referencias comerciales: la placa del componente es la autoridad
Dudas frecuentes sobre los cámaras de combustión GM30-45-004-11
¿Sirve para mi Vaillant ecoTEC plus VMW 246/5-5?
¿Incluye ventilador, tapa, quemador o juntas?
¿Qué errores de la caldera se relacionan con esta pieza?
¿Requiere parametrización tras el cambio?
