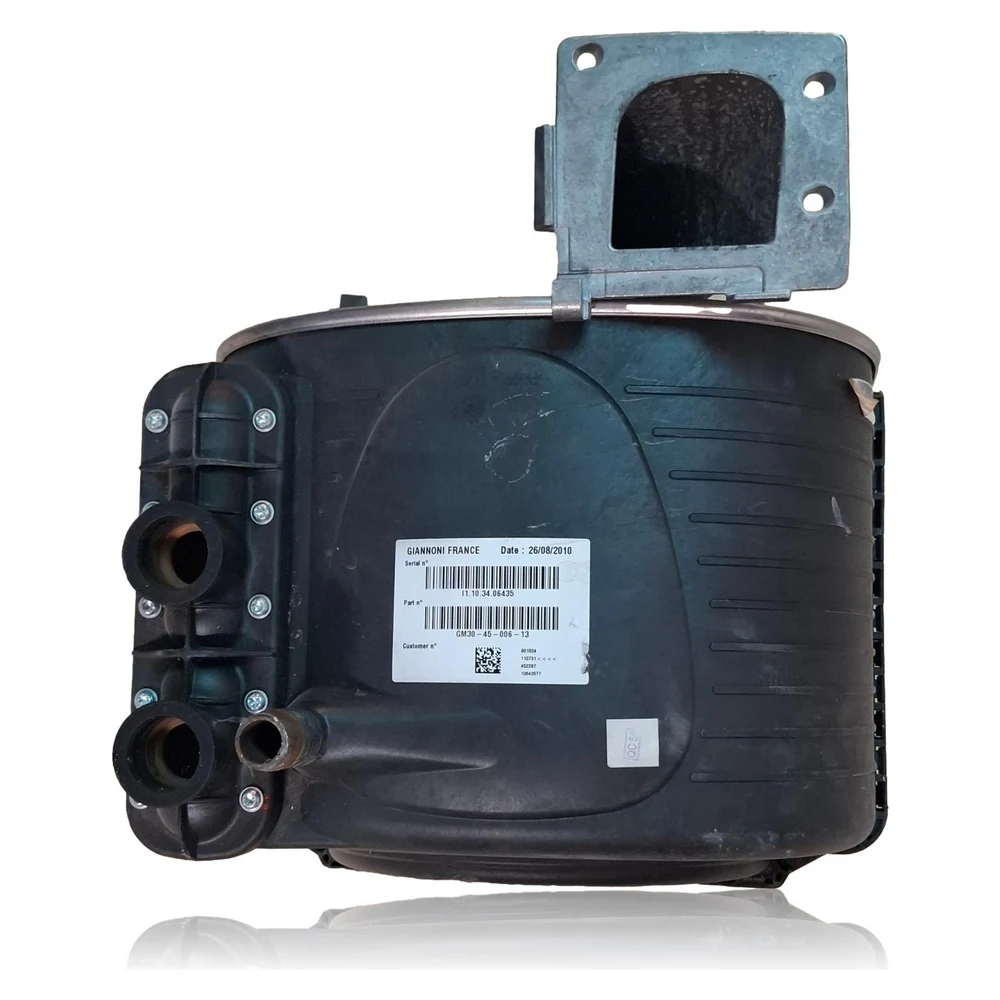

Intercambiador Primario De Condensación Vaillant VMW 296/3-5 (Giannoni GM30) Ref. GM30-45-006-13
Intercambiador primario de condensación (módulo térmico) para Vaillant ecoTEC plus VMW 296/3-5. En esta caldera, el bloque Giannoni GM30 transfiere el calor del quemador al circuito de calefacción y conduce los condensados. Su mal estado provoca sobretemperaturas (F.23/F.24) o pérdidas de presión si hay perforación.
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia GM30-45-006-13
Cámaras de combustión con referencia GM30-45-006-13. Tres compatibilidades contrastadas: VMW 296/3-5 y VSC 246/2-C 170.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 296/3-5 | ecoTEC plus (mixta, serie 3-5) | Contrastada |
| Vaillant VSC 246/2-C 170 | ecoCOMPACT (mixta con acumulación) | Contrastada |
| Vaillant VU 246/3-5 (plus 624) | ecoTEC plus (sólo calefacción, serie 3-5) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. GM30-45-006-13 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
Síntomas y errores que soluciona los cámaras de combustión GM30-45-006-13
Síntomas y averías frecuentes
- 01
Bloqueo con F.23/F.24 a los pocos minutos de demanda
Causa: Caudal insuficiente por obstrucción interna del intercambiador
Purgar, limpiar filtro de retorno, comprobar bomba y repetir con P.0; si persiste con ΔT muy alto, sospechar del intercambiador
- 02
Subida de temperatura de ida muy rápida y retorno frío
Causa: Paso interno reducido en el primario
Ver valores de ida/retorno en diagnóstico; si la bomba entrega y el bypass está correcto, revisar/ sustituir intercambiador
- 03
Pérdida lenta de presión y goteo por desagüe de condensados
Causa: Posible perforación del intercambiador hacia el circuito de condensados
Cerrar llave de llenado, dejar caldera parada y vigilar presión y descarga del sifón; prueba de estanqueidad del módulo
- 04
F.28 en arranque con sifón lleno u obstruido
Causa: Acumulación de condensados en el módulo térmico
Vaciar/limpiar sifón y conducto; verificar evacuación de condensados del intercambiador
- 05
Ruidos de ebullición/“kettling” en quemador
Causa: Incrustación en aletas/tubos del intercambiador
Medir ΔT y caudal; inspección visual del bloque y estado de lodos del circuito
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.22 | Desconexión de seguridad: falta de agua | Rellenar y purgar instalación; comprobar sensor de presión y bomba. Si hay pérdida interna hacia el sifón de condensados (goteo continuo con caldera fría), el intercambiador puede estar perforado. |
| F.23 | Desconexión: variación de temperatura excesiva (ida-retorno) | Purgar, revisar bomba/filtros/by‑pass. Si la hidráulica está correcta y persiste, el intercambiador puede estar parcialmente obstruido, elevando en exceso la ida. |
| F.24 | Desconexión: aumento de temperatura demasiado rápido | Comprobar purga, caudal y presión. Una restricción interna del intercambiador acelera la subida térmica y dispara este bloqueo. |
| F.20 | Desconexión por limitador de temperatura | Revisar NTC, cableado y causas de sobrecalentamiento. Si la bomba y el caudal son correctos, descarte obturación del intercambiador. |
| F.28 | Fallo de encendido | Comprobar gas, encendido y conducto/sifón de condensados. Si el drenaje de condensados del módulo está obstruido, puede impedir el arranque. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los cámaras de combustión Vaillant GM30-45-006-13
- Referencia de catálogo
- GM30-45-006-13
- Marca
- Vaillant
- Tipo de pieza
- Cámaras de combustión
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- marca caldera (objetivo de esta ficha)
- Vaillant ecoTEC plus VMW 296/3-5 (mercado ES)
- fabricante del componente
- Giannoni France
- modelo de componente
- GM30-45-006-13 (familia GM30)
- ref. OEM Vaillant asociada (3-5)
- 0020018182 (intercambiador primario VMW 296/3-5)
- ref. OEM Vaillant que la sustituye
- 0020135131 (según catálogos de repuesto)
- juego de juntas recomendado
- 0020025929
- estado
- reacondicionado (limpieza, prueba de estanqueidad, verificado)
- Corte eléctrico y de gas antes de intervenir. Espere a que el aparato esté frío.
- Purgue a fondo la instalación tras el cambio; aire residual provoca F.23/F.24.
- Use juntas nuevas (juego 0020025929) y respete el par de apriete indicado por Vaillant.
- Revise y limpie sifón y conducto de condensados; verifique su desagüe libre.
- Tras el montaje, ejecute pruebas P.0/P.1 y la verificación/ajuste de combustión (CO₂) según manual.
- No reutilice juntas ni manipule el módulo con herramientas que deformen las aletas.
- Compruebe correspondencia exacta por despiece y placa de la pieza antes de montar.
Dudas frecuentes sobre los cámaras de combustión GM30-45-006-13
¿Sirve para mi VMW 296/5-5?
¿Incluye juntas y sifón?
¿Se puede limpiar en vez de cambiar?
¿Cómo estar seguro de la compatibilidad?
