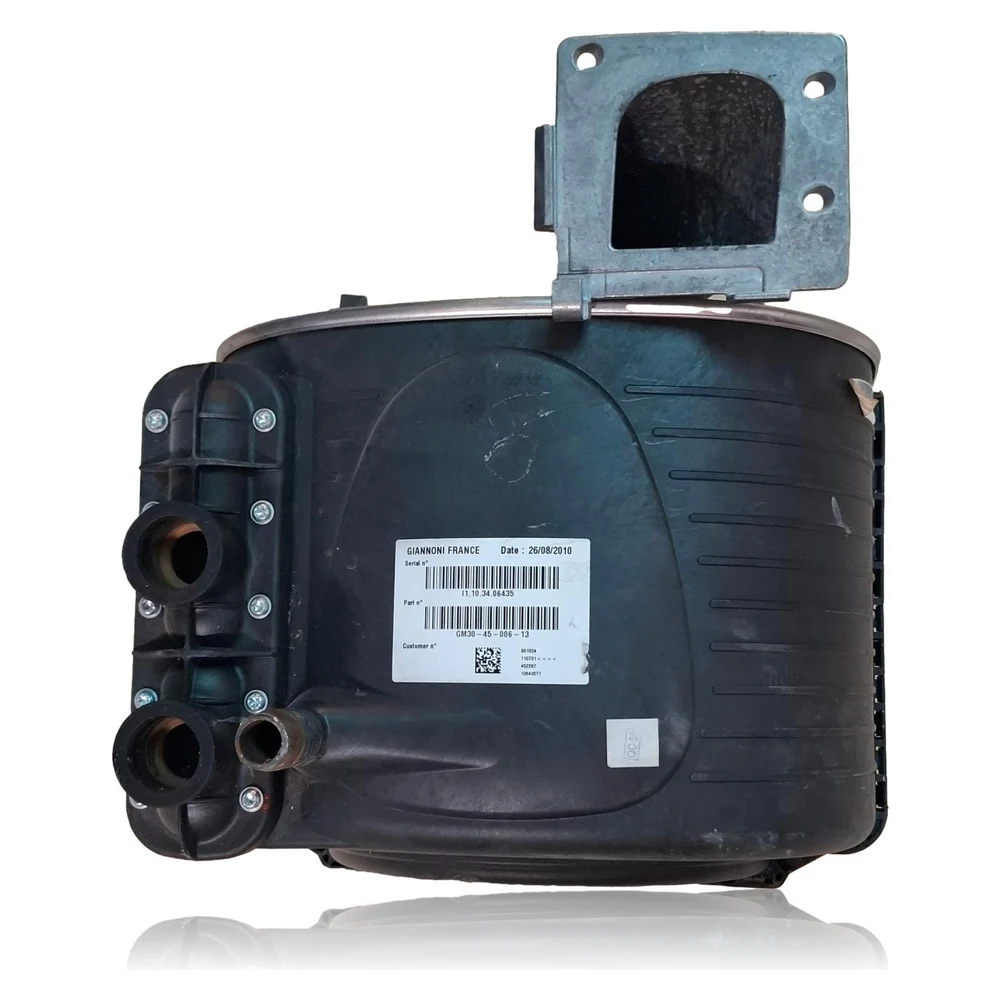

Echangeur Primaire De Condensation Vaillant VMW 296/3-5 (Giannoni GM30) Ref. GM30-45-006-13
Échangeur primaire de condensation (module thermique) pour Vaillant ecoTEC plus VMW 296/3-5. Dans cette chaudière, le bloc Giannoni GM30 transfère la chaleur du brûleur au circuit de chauffage et conduit les condensats. Son mauvais état provoque des surtempératures (F.23/F.24) ou des pertes de pression en cas de perforation.
- Type de pièce
- Chambres de combustion
- État
- Reconditionné
- Référence catalogue
- GM30-45-006-13
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence GM30-45-006-13
Chambres de combustion avec référence GM30-45-006-13. Trois compatibilités vérifiées : VMW 296/3-5 et VSC 246/2-C 170.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 296/3-5 | ecoTEC plus (mixte, série 3-5) | Contraste |
| Vaillant VSC 246/2-C 170 | ecoCOMPACT (mixte avec accumulation) | Contraste |
| Vaillant VU 246/3-5 (plus 624) | ecoTEC plus (uniquement chauffage, série 3-5) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence GM30-45-006-13 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
Symptômes nécessitant un diagnostic dans les chambres de combustion GM30-45-006-13
Symptômes et pannes fréquentes
- 01
Blocage avec F.23/F.24 après quelques minutes de demande
Cause : Débit insuffisant en raison d'une obstruction interne de l'échangeur.
Purger, nettoyer le filtre de retour, vérifier la pompe et répéter avec P.0 ; si le ΔT reste très élevé, suspecter l'échangeur.
- 02
Augmentation de la température de départ très rapide et retour froid
Cause : Passage interne réduit dans le primaire
Vérifier les valeurs de départ/retour dans le diagnostic ; si la pompe fonctionne et que le bypass est correct, vérifier/remplacer l'échangeur.
- 03
Perte lente de pression et goutte à goutte par le drain des condensats
Cause : Possible perforation de l'échangeur vers le circuit de condensats
Fermer la vanne de remplissage, laisser la chaudière à l'arrêt et surveiller la pression et le décharge du siphon ; essai d'étanchéité du module.
- 04
F.28 en démarrage avec siphon plein ou obstrué
Cause : Accumulation de condensats dans le module thermique
Vider/nettoyer le siphon et le conduit ; vérifier l'évacuation des condensats de l'échangeur.
- 05
Bruits d'ébullition/"kettling" dans le bruleur
Cause : Incrustation dans les ailettes/tubes de l'échangeur
Mesurer ΔT et le débit ; inspection visuelle du bloc et état des boues du circuit.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.22 | Coupure de sécurité : manque d'eau | Remplir et purger l'installation ; vérifier le capteur de pression et la pompe. S'il y a une perte interne vers le siphon de condensats (goutte à goutte continu avec la chaudière froide), l'échangeur peut être perforé. |
| F.23 | Déconnexion : variation de température excessive (aller-retour) | Purgez, vérifiez la pompe/filtres/by-pass. Si l'hydraulique est correcte et que le problème persiste, l'échangeur peut être partiellement obstrué, ce qui augmente excessivement la sortie. |
| F.24 | Déconnexion : augmentation de la température trop rapide | Vérifier la purge, le débit et la pression. Une restriction interne de l'échangeur accélère la montée thermique et déclenche ce blocage. |
| F.20 | Déconnexion par limiteur de température | Vérifier la NTC, le câblage et les causes de surchauffe. Si la pompe et le débit sont corrects, écartez l'obturation de l'échangeur. |
| F.28 | Défaut d'allumage | Vérifier le gaz, l'allumage et le conduit/siphon de condensats. Si le drainage des condensats du module est obstrué, cela peut empêcher le démarrage. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche des chambres de combustion Vaillant GM30-45-006-13
- Référence catalogue
- GM30-45-006-13
- SKU interne Uniclima
- CAMCV4X
- Marque
- Vaillant
- Type de pièce
- Chambres de combustion
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- marque chaudière (objectif de cette fiche)
- Vaillant ecoTEC plus VMW 296/3-5
- fabricant du composant
- Giannoni France
- modèle de composant
- GM30-45-006-13 (famille GM30)
- ref. OEM Vaillant associée (3-5)
- 0020018182 (échangeur primaire VMW 296/3-5)
- réf. OEM Vaillant qui la remplace
- 0020135131 (selon les catalogues de pièces détachées)
- jeu de joints recommandé
- 0020025929
- état
- reconditionné (nettoyage, essai d'étanchéité, vérifié)
- Coupez l'électricité et le gaz avant d'intervenir. Attendez que l'appareil soit froid.
- Purgez en profondeur l'installation après le changement ; l'air résiduel provoque F.23/F.24.
- Utilisez de nouveaux joints (jeu 0020025929) et respectez le couple de serrage indiqué par Vaillant.
- Revisez et nettoyez le siphon et le conduit de condensats ; vérifiez que son évacuation est libre.
- Après le montage, effectuez les tests P.0/P.1 et la vérification/réglage de la combustion (CO₂) selon le manuel.
- Ne réutilisez pas les joints et ne manipulez pas le module avec des outils qui déforment les ailettes.
- Vérifiez la correspondance exacte par décomposition et carte de la pièce avant de monter.
Questions fréquentes sur les chambres de combustion GM30-45-006-13
Est-ce compatible avec mon VMW 296/5-5 ?
Inclut-il des joints et un siphon ?
Peut-on nettoyer au lieu de remplacer ?
Comment être sûr de la compatibilité ?
