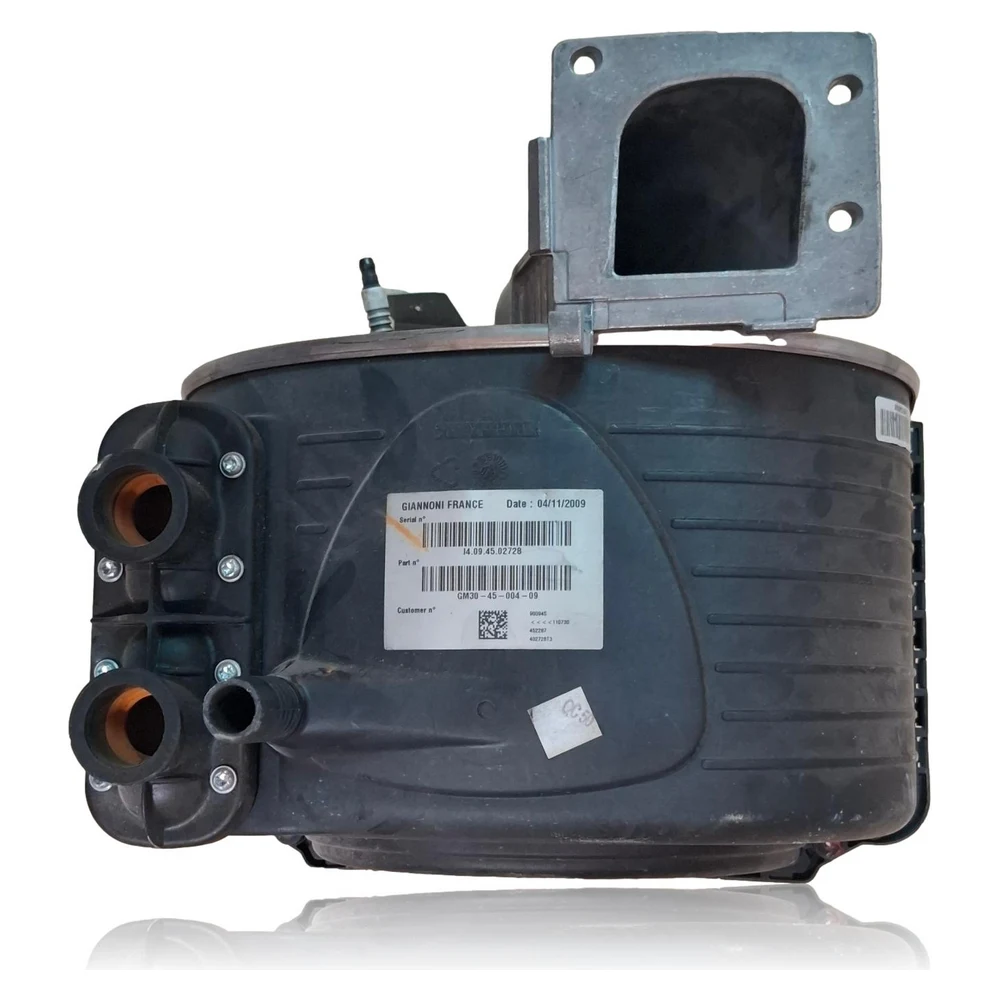

Chambre de combustion + échangeur Vaillant VMW 226/3-3 (Giannoni GM30-45-004-09) Réf. GM30-45-004-09
Ensemble reconditionné de chambre de combustion avec échangeur primaire de condensation pour Vaillant ecoTEC pro VMW 226/3-3. Fabriqué par Giannoni (GM30-45-004-09) et équivalent à l'OEM Vaillant 0020135129 (remplace 0020018181). Sa fonction est de transférer la chaleur et de condenser les fumées, affectant le démarrage, l'efficacité et la sécurité de l'appareil.
- Type de pièce
- Chambres de combustion
- État
- Reconditionné
- Référence catalogue
- GM30-45-004-09
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence GM30-45-004-09
Chambres de combustion avec référence GM30-45-004-09. Une compatibilité avérée : VMW 226/3-3.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence GM30-45-004-09 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
Symptômes nécessitant un diagnostic dans les chambres de combustion GM30-45-004-09
Symptômes et pannes fréquentes
- 01
Blocages intermittents F.28/F.29 après plusieurs tentatives
Cause : Recirculation des gaz ou du condensat dans la chambre en raison d'une obstruction dans les passages de l'échangeur ou du siphon.
Inspecter le siphon/décharge ; vérifier le tirage/admission ; observer l'humidité/givre à l'intérieur de la chambre ; mesurer la stabilité de la flamme.
- 02
F.25 avec ventilation et cheminée correctes
Cause : Passages côté fumées de l'échangeur sales/déformés
Mesurer la température des fumées ; vérifier la contre-pression ; inspection visuelle du faisceau ; évaluer le nettoyage chimique/mécanique.
- 03
F.20/F.23 avec ΔT aller/retour très élevé
Cause : Obturateur hydraulique du primaire par boues/incrustation
Vérifier le débit de la pompe et des filtres ; effectuer un rinçage/nettoyage ; si le ΔT anormal persiste, primaire défectueux.
- 04
Goutte à goutte/traces de condensation sur la base de la chambre
Cause : Fuite interne de l'échangeur vers la chambre de combustion
Essai d'étanchéité hydraulique du primaire avec points bouchés ; présence de dépôts blancs/oxydes dans la chambre
- 05
Odeur de combustion et marques sur la vitre.
Cause : Recirculation par des passages de fumées partiellement bloqués
Vérifier l'intégrité du joint de bride, l'état du brûleur et le nettoyage des ailettes du corps.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.28 | Défaut au démarrage : allumage échoué | Vérifier la clé/pression de gaz, les électrodes/allumage, la prise de terre. Vérifier également le tube d'admission et le conduit de condensats pour obstruction. Relation : le condensat dans la chambre ou le blocage/recirculation des fumées à l'intérieur du corps peuvent empêcher l'allumage et nécessiter un remplacement s'il y a des dommages/corrosion dans l'ensemble. |
| F.29 | Perte de flamme ; échec de la tentative d'allumage | En plus du gaz et de la masse, vérifier l'évacuation/l'admission et le drainage des condensats. Relation : l'accumulation de condensat dans la chambre ou la recirculation par des passages de l'échangeur obstrués peut éteindre la flamme ; si cela persiste après nettoyage/réglages, évaluer le remplacement du corps. |
| F.25 | Température des gaz de combustion trop élevée | Vérifier le parcours des gaz (obstruction, vent), purge interne, débit et ventilateur. Relation : ailettes/passages de l'échangeur sales/déformés élèvent la T° des fumées ; si le nettoyage ne récupère pas les valeurs, l'échangeur peut être endommagé. |
| F.20 | Déconnexion par limiteur de température (STB) | Vérifier la NTC, la purge et le débit. Relation : l'obturation interne du primaire (boues/incrustation) réduit le débit, déclenche le STB ; si le désembouage/nettoyage hydraulique ne résout pas, remplacer le primaire. |
| F.23 | Différentiel de température excessif ; débit insuffisant | Vérifier la pompe, air dans le circuit, filtre hydraulique, capteur de pression. Relation : le rétrécissement hydraulique à l'intérieur de l'échangeur élève ΔT aller/retour ; écarter avec un nettoyage et, si cela persiste, remplacer le corps. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche des chambres de combustion Vaillant GM30-45-004-09
- Référence catalogue
- GM30-45-004-09
- SKU interne Uniclima
- CAMCV5X
- Marque
- Vaillant
- Type de pièce
- Chambres de combustion
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Type de pièce
- Chambre de combustion avec échangeur primaire de condensation
- Marque chaudière
- Vaillant ecoTEC pro VMW 226/3-3
- Fabricant du composant
- Giannoni
- Modèle de composant
- GM30-45-004-09
- OEM équivalent Vaillant
- 0020135129 (remplace 0020018181)
- Matériau du primaire
- Acier inoxydable
- Fonctions clés
- Échange thermique primaire, chambre scellée de combustion, condensation et évacuation des condensats
- Couper le gaz et l'alimentation électrique avant d'intervenir.
- Attendre un refroidissement complet ; risque de brûlures.
- Purge obligatoire du circuit (programme P.0) après toute ouverture.
- Utiliser des joints neufs à usage unique sur la bride/chambre et des joints résistants aux condensats.
- Vérifier l'étanchéité du gaz et du circuit des fumées après le montage.
- Vérification et, si nécessaire, réglage de la combustion (CO₂) selon le manuel.
- Couple de serrage : appliquer celui spécifié par Vaillant dans le manuel du modèle.
- Vérifier le libre écoulement du siphon de condensats après l'intervention.
Questions fréquentes sur les chambres de combustion GM30-45-004-09
Est-il compatible avec mon VMW 226/3-3 si mon échangeur original est 0020018181 ?
Inclut-il ventilateur, électrodes ou vanne gaz ?
Après avoir changé l'échangeur, faut-il paramétrer la chaudière ?
