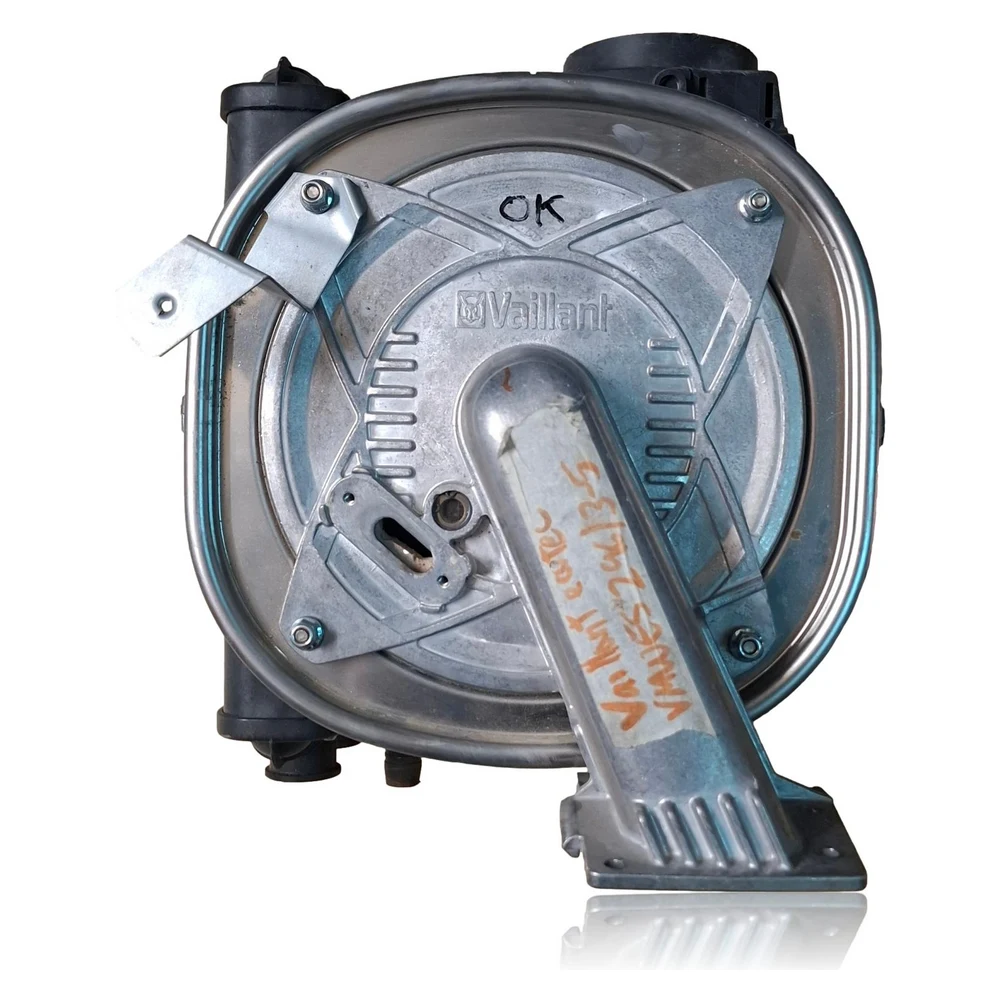

Cámara De Combustión + Intercambiador Primario Vaillant ecoTEC (Giannoni GM30-45-006-13) Ref. GM30-45-006-13
Conjunto reacondicionado de cámara de combustión con intercambiador primario de condensación para calderas Vaillant ecoTEC. Es un Giannoni GM30-45-006-13; su función es transferir el calor del quemador al circuito de calefacción y aprovechar la condensación de humos. Verifique que su pieza lleva la misma referencia en la placa del intercambiador.
IVA incluido
Consultar por WhatsAppCómo comprobar si la ref. GM30-45-006-13 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
Síntomas y errores que soluciona los cámaras de combustión GM30-45-006-13
Síntomas y averías frecuentes
- 01
Pérdida de presión recurrente y manchas blancas/óxido en la base
Causa: Microfuga en serpentín o juntas del primario
Inspección visual en cámara; aislar primario y presurizar; revisar sifón de condensados por arrastres de óxido.
- 02
Ruidos de ebullición y disparos por sobretemperatura
Causa: Incrustación/lodos en el primario con bajo caudal
Medir ΔT ida/retorno a potencia; comprobar filtro, bomba y caudal; si ΔT>30 K sostenido, valorar desincrustado o sustitución.
- 03
Olor anómalo o valores altos de CO/CO₂ fuera de rango
Causa: Fugas en juntas de cámara o deformación térmica
Prueba de estanqueidad de cámara y análisis de combustión; sustituir juntas y verificar asiento del quemador.
- 04
Condensados turbios o con restos metálicos
Causa: Corrosión interna o lavado de óxidos
Revisar pH y aspecto del desagüe; inspeccionar base de cámara y conexiones de ida/retorno.
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.22 | Desconexión por falta de agua o presión insuficiente. | Rellene y purgue. Si la presión cae de nuevo, descarte fugas en el intercambiador (microfugas al circuito/condensados). Revise vaso de expansión y sensor de presión. ([vaillant.es](https://www.vaillant.es/downloads/productos/ecotec/ecotec-plus-mixta/ecotec-plus-mixta-vmw/ecotec-plus-vmw-manual-de-instalacion-1315248.pdf)) |
| F.23 | Diferencia de temperatura ida/retorno excesiva. | Compruebe bomba, filtro y caudal. Un primario parcialmente obstruido puede provocar ΔT alto y activar F.23. Limpie circuito y valore sustitución si persiste. ([vaillant.es](https://www.vaillant.es/downloads/productos/ecotec/ecotec-plus-mixta/ecotec-plus-mixta-vmw/ecotec-plus-vmw-manual-de-instalacion-1315248.pdf)) |
| F.24 | Aumento de temperatura demasiado rápido. | Purga insuficiente o circulación deficiente. Si la hidráulica está correcta, descarte incrustación interna del intercambiador. ([vaillant.es](https://www.vaillant.es/downloads/productos/ecotec/ecotec-plus-mixta/ecotec-plus-mixta-vmw/ecotec-plus-vmw-manual-de-instalacion-1315248.pdf)) |
| F.75 | No se detecta variación de presión al arrancar la bomba. | Revise presión, bomba y sensor. Si hay caudal externo pero no hay pulso, una obstrucción fuerte en el primario puede ser causa. ([vaillant.es](https://www.vaillant.es/asesoramiento/centro-de-ayuda/codigo-de-fallo-f75/?utm_source=openai)) |
| F.76 | Protección de sobrecalentamiento del intercambiador primario activa. | Verifique cableado del fusible térmico, circulación y estado del intercambiador. Sustituya el primario si hay daño o bloqueo interno. ([myvaillantpro.es](https://www.myvaillantpro.es/downloads/productos/ecotec-plus-smart/ecotec-plus-smart-2/ecotec-plus-smart-solo-calefaccin-y-mixtas-con-microcumulacin-manual-de-instalacion-2086326.pdf?utm_source=openai)) |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los cámaras de combustión Vaillant GM30-45-006-13
- Referencia de catálogo
- GM30-45-006-13
- Marca
- Vaillant
- Tipo de pieza
- Cámaras de combustión
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante del componente
- Giannoni
- Código de placa (pieza)
- GM30-45-006-13
- Conjunto
- Cámara de combustión estanca + intercambiador primario de condensación
- Familia geométrica
- GM30-45-006-1x (≈30–31 kW, revisar despiece por revisión) ([gumtree.com](https://www.gumtree.com/p/plumbing-central-heating/vaillant-ecotec-plus-831-r1-main-heat-exchanger-gm30-45-006-11-giannoni-31kw-boiler-part/1491089620?utm_source=openai))
- Material del cuerpo
- Acero inoxidable (primario de condensación) ([mkt.vaillant.es](https://mkt.vaillant.es/mails/202207-catalogo-tarifa/vaillant-catalogo-tarifa-julio-2022.pdf?utm_source=openai))
- Equivalencias OEM (no confirmadas para -006-13)
- Vaillant 0020018182 → 0020135131 (sustitución general de la familia) ([dispart.fr](https://www.dispart.fr/p/pieces-detachees-chaudiere/echangeur-de-chaleur-ref-0020135131-A7818912?utm_source=openai))
- Etiquetas adicionales observadas
- 11.10.34.06435 / 901034 / 110731 / 452287 / 10643577
- Estado
- Reacondicionado
- Corte de gas y alimentación eléctrica antes de intervenir.
- Espere a que el equipo esté frío; vacíe y purgue el circuito.
- Use siempre juntas nuevas (tapa de cámara, anillos tóricos de ida/retorno, sellos de electrodo).
- Aplique pares de apriete y secuencias según manual del fabricante.
- Tras el cambio, purga completa y comprobación de estanqueidad del circuito y de la cámara.
- Realice análisis de combustión y ajuste de CO₂/parametrización según manual antes de entregar.
- Revise sifón y desagüe de condensados; limpie y rellene sifón.
- Verifique que no se confunde con GM30-45-004-xx (≈24 kW) ni GM30-45-008-xx (≈34–36 kW).
Dudas frecuentes sobre los cámaras de combustión GM30-45-006-13
¿Sirve para mi Vaillant ecoTEC plus VMW 296/3-5?
¿Puedo montar un GM30-45-006-16 en lugar de -006-13?
Tengo F.22/F.23/F.24/F.75/F.76, ¿es seguro que el culpable es el primario?
¿Incluye juntas y tornillería?
