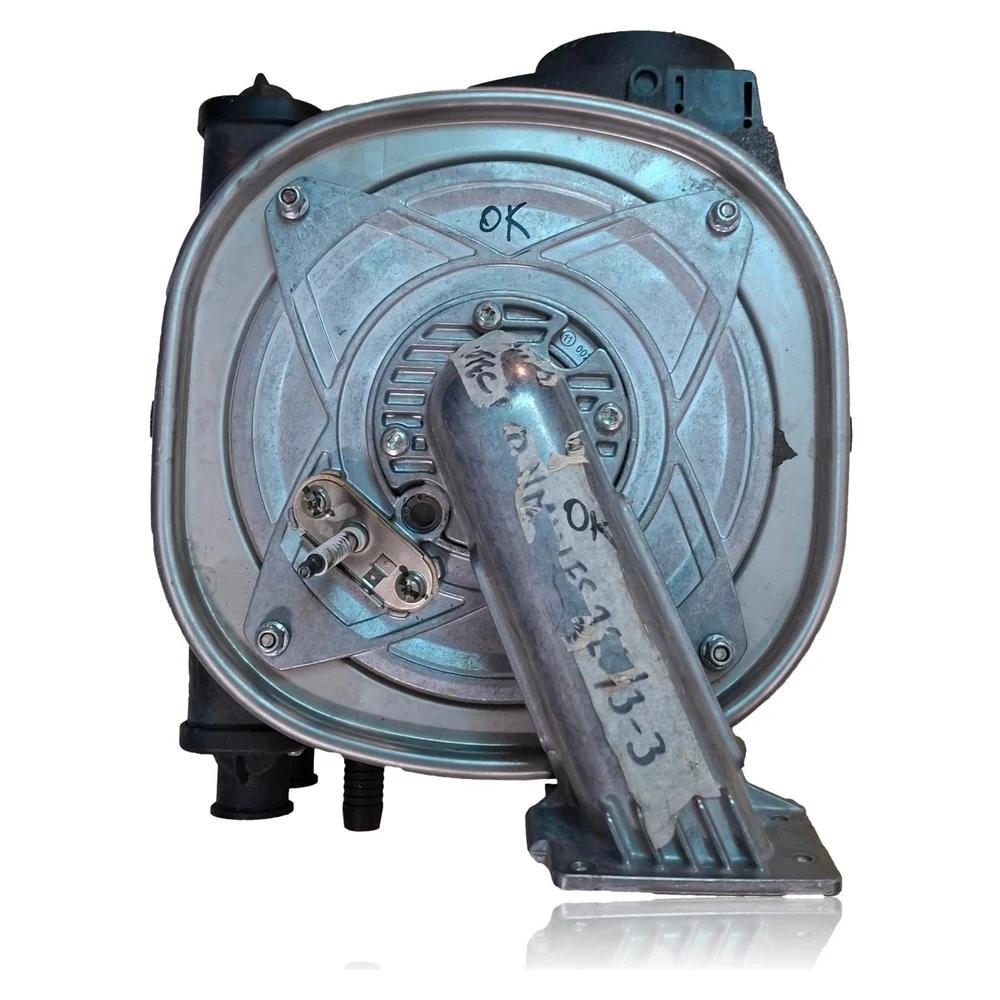

Primärwärmetauscher Vaillant VMW 226/3-3 (Giannoni GM30-45-004-09, 0020135129) Ref. GM30-45-004-09
Primärwärmetauscher für Vaillant ecoTEC pro VMW 226/3-3. Es ist die Brennkammer mit Giannoni-Wärmetauscher, die die Wärme an den Heizkreislauf überträgt und die Abgase kondensiert. Überholtes Teil. Entspricht Vaillant 0020135129 (ersetzt 0020018181). Typische Fehler: Verstopfung, Leckagen oder Auslösung des thermischen Begrenzers (F.76).
inkl. MwSt.
Per WhatsApp anfragenVaillant Heizkessel, die mit der Referenz GM30-45-004-09 kompatibel sind.
Brennkammern mit der Referenz GM30-45-004-09. Zwei bestätigte Kompatibilitäten: VMW 226/3-3 und VMW 236/3-5.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Kontrastiert |
| Vaillant VMW 236/3-5 | ecoTEC pro | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz GM30-45-004-09 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Brennkammern GM30-45-004-09 beheben.
Häufige Symptome und Störungen
- 01
Abschaltungen wegen Übertemperatur kurz nach dem Einschalten
Ursache: Primärwärmetauscher teilweise verstopft
ΔT von Vor- und Rücklauf im Live-Monitor überprüfen; wenn es hoch ist und der Durchfluss korrekt ist, auf eine Verstopfung des Primärkreislaufs schließen.
- 02
Wiederkehrende Codes F.22/F.75 und langsamer Druckabfall
Ursache: Mikroleckage im Wärmetauscher oder an seinen Dichtungen
Visuelle Inspektion der Kammer: weißliche Flecken/Rost, Tropfen am Siphon; Dichtheitsprüfung bei Kälte.
- 03
Geräusche von Blasenbildung im Brennraum
Ursache: Heißpunkte durch Ablagerungen im Wärmetauscher
Hören Sie zu Beginn des Zyklus; überprüfen Sie den schnellen Temperaturanstieg (F.24) und die anomale ΔT.
- 04
Kondensatwasser mit festen Rückständen
Ursache: Abblätterung von internen Ablagerungen des Primärkreislaufs
Siphon/Kondensatweg und Vorhandensein von Partikeln überprüfen; reinigen und Zustand des Primärkreises bewerten.
- 05
Geruch nach Abgasen beim Öffnen der Front nach Stopp wegen F.76
Ursache: Lokale Überhitzung des Primärkreises
Nicht mit offenem Deckel betreiben; thermische Sicherung des Primärkreises und den Zustand der Isolierung überprüfen.
- 06
Begrenzte Modulationsleistung und kalte Heizkörper mit aktivem Brenner
Ursache: Unzureichender Durchfluss durch verschmutztes oder blockiertes Primärsystem
Überprüfen Sie die Pumpe, die Filter und den By-Pass; wenn alles in Ordnung ist, messen Sie ΔT und ziehen Sie eine Reinigung oder den Austausch des Primärkreises in Betracht.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.22 | Trockenbetrieb/Wassermangel | Überprüfen Sie den Druck (≈1–1,5 bar im kalten Zustand), entlüften Sie die Anlage (P.0), überprüfen Sie auf Lecks. Wenn es im Wärmetauscher tropft oder Kalk-/Rostablagerungen in der Kammer vorhanden sind, könnte der Primärkreis durchlöchert sein. |
| F.23 | Temperaturdifferenz Vorlauf/Rücklauf zu groß | Überprüfen Sie die Pumpe und die Ventile. Wenn der ΔT mit der richtigen Pumpe ansteigt, vermuten Sie eine Verstopfung des Primärkreises durch Ablagerungen; messen Sie den ΔT im Live-Monitor und überprüfen Sie die Durchflussraten. |
| F.24 | Zu schnelle Temperaturerhöhung (unzureichende Zirkulation) | Luft entlüften, Druck und Durchfluss bestätigen. Wenn das Problem weiterhin besteht, internen Blockaden des Wärmetauschers (Verschmutzung/Kalk) oder verstopften Rücklauf überprüfen. |
| F.75 | Es gibt keinen Druckanstieg beim Starten der Pumpe. | Überprüfen Sie den Druck-, Luft- und Durchflusssensor. Eine schwere Verstopfung des Primärkreises kann den erwarteten Druckanstieg beim Start verhindern. |
| F.76 | Überhitzungsschutz des Primärwärmetauschers aktiviert | Überprüfen Sie die Verkabelung/das thermische Sicherungselement des Primärkreises, den Zustand des Wärmetauschers und die Zirkulation. Bei Beschädigung der Sicherung oder wiederkehrenden Überhitzungen das Primärsystem ersetzen/reinigen und die hydraulische Ursache beheben. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Brennkammern Vaillant GM30-45-004-09
- Katalogreferenz
- GM30-45-004-09
- Marke
- Vaillant
- Teileart
- Brennkammern
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Verkaufsreferenz (Plattenlesung)
- GM30-45-004-09
- Hersteller der Komponente
- Giannoni
- Komponentenmodell
- GM30-45-004-09 (Brennkamera + Wärmetauscher)
- OEM-Referenz Vaillant
- 0020135129 (ersetzt 0020018181)
- Kompatibilität bestätigt
- Vaillant ecoTEC pro VMW 226/3-3 (Plattform 3-3; siehe Auflistungen 0020135129)
- Material des Wärmetauschers
- Edelstahl (Primärwärmetauscher für die Kondensation)
- Typische OEM-Lieferung
- Enthält Dichtungen und Adapterkabel (Überprüfen Sie den Inhalt des generalüberholten Loses)
- Ungefähres Gesamtgewicht
- ≈7,4 kg (katalogreferenz)
- Stromversorgung trennen und das Gasventil schließen, bevor Sie eingreifen.
- Warten Sie, bis die vollständige Abkühlung erfolgt ist; die Brennkammer erreicht hohe Temperaturen.
- Immer neue Dichtungen an Tür/Brenner und Fittings verwenden; nur einmalige Verwendung.
- Den Kreislauf mit dem Programm P.0 nach der Montage entlüften und den Kondensat-Siphon füllen.
- Dichtheitsprüfung in der Hydraulik und im Brennraum; Abgasmessung gemäß Handbuch.
- Die Schrauben der Abdeckung des Wärmetauschers nicht überdrehen; die vom Hersteller angegebenen Drehmomente einhalten.
- Wenn die thermische Sicherung des Primärkreises ausgelöst wurde, lokalisieren und beheben Sie die Ursache (Zirkulation/Heizung), bevor Sie sie ersetzen.
- Gasparameter nicht ohne Instrumentierung und Akkreditierung manipulieren; Überprüfung durch SAT.
Häufige Fragen zu den Brennkammern GM30-45-004-09
Eignet sich dieses Teil für meinen ecoTEC pro VMW 226/3-3 in Spanien?
Enthält es einen Ventilator oder nur den Wärmetauscher?
Ich habe F.23 und F.24; reicht es aus, zu reinigen, oder muss man wechseln?
Muss die Heizung nach dem Austausch des Primärs neu programmiert werden?
