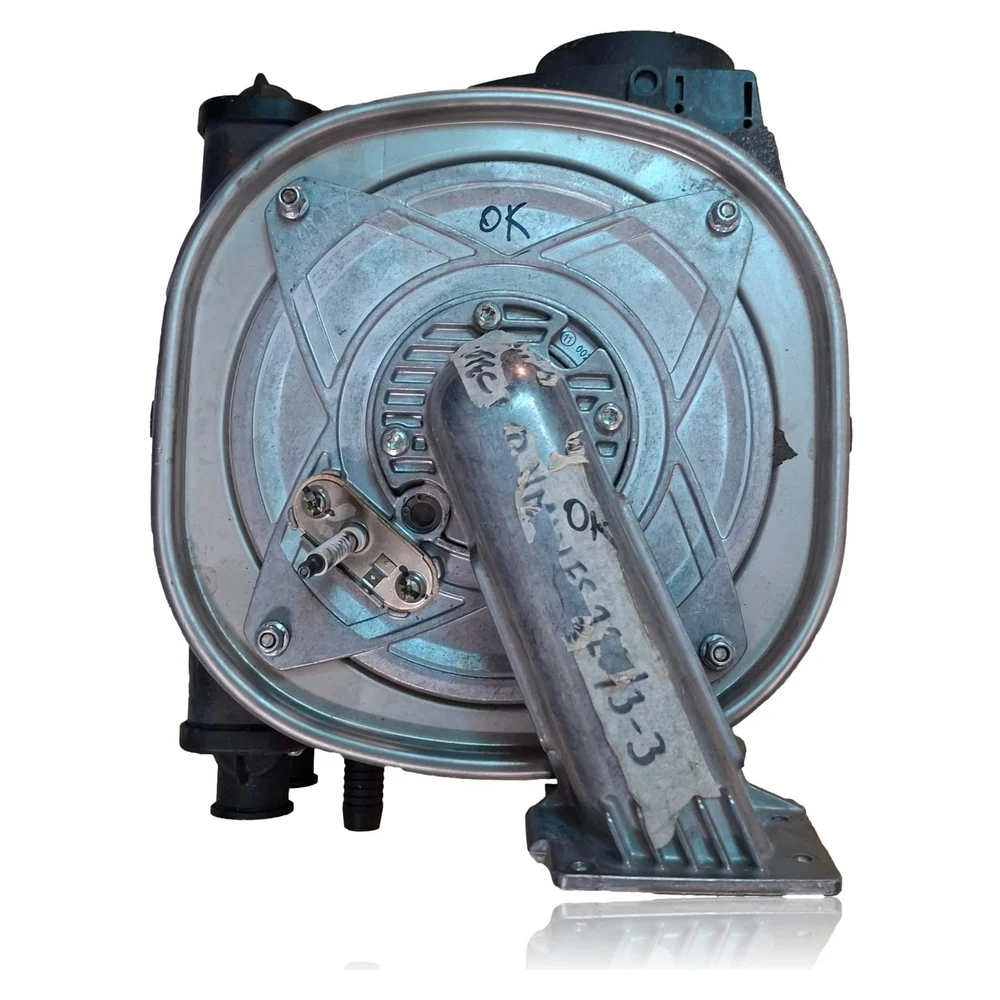

Intercambiador Primario Vaillant VMW 226/3-3 (Giannoni GM30-45-004-09, 0020135129) Ref. GM30-45-004-09
Intercambiador primario de condensación para Vaillant ecoTEC pro VMW 226/3-3. Es la cámara de combustión con serpentín Giannoni que transfiere el calor al circuito de calefacción y condensa los humos. Pieza reacondicionada. Equivalente a Vaillant 0020135129 (sustituye 0020018181). Fallos típicos: obstrucción, fugas o disparo del limitador térmico (F.76).
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia GM30-45-004-09
Cámaras de combustión con referencia GM30-45-004-09. Dos compatibilidades contrastadas: VMW 226/3-3 y VMW 236/3-5.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contrastada |
| Vaillant VMW 236/3-5 | ecoTEC pro | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. GM30-45-004-09 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
Síntomas y errores que soluciona los cámaras de combustión GM30-45-004-09
Síntomas y averías frecuentes
- 01
Paradas por sobretemperatura poco después del encendido
Causa: Serpentín del primario parcialmente obstruido
Comprobar ΔT ida/retorno en Live Monitor; si es alto con caudal correcto, sospechar obstrucción del primario.
- 02
Códigos F.22/F.75 recurrentes y caída lenta de presión
Causa: Microfuga en el intercambiador o en sus juntas
Inspección visual de la cámara: marcas blanquecinas/óxido, goteo al sifón; prueba de estanqueidad en frío.
- 03
Ruidos de ebullición en la cámara de combustión
Causa: Puntos calientes por incrustación en el serpentín
Escuchar al inicio del ciclo; verificar subida de T rápida (F.24) y ΔT anómalo.
- 04
Agua de condensados con restos sólidos
Causa: Desprendimiento de depósitos internos del primario
Revisar sifón/recorrido de condensados y presencia de partículas; limpiar y evaluar estado del primario.
- 05
Olor a humos en apertura del frontal tras parada por F.76
Causa: Sobrecalentamiento local del primario
No operar con tapa abierta; revisar fusible térmico del primario y estado del aislamiento.
- 06
Potencia modulante limitada y radiadores fríos con quemador activo
Causa: Caudal insuficiente por primario sucio u obstruido
Verificar bomba, filtros y by-pass; si OK, medir ΔT y considerar limpieza/sustitución del primario.
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.22 | Funcionamiento en seco/falta de agua | Revise presión (≈1–1,5 bar en frío), purgue la instalación (P.0), compruebe fugas. Si hay goteo en el intercambiador o costras de cal/óxido en la cámara, el primario puede estar perforado. |
| F.23 | Diferencial de temperatura ida/retorno demasiado grande | Verifique bomba y válvulas. Si el ΔT se dispara con bomba correcta, sospeche obstrucción del primario por incrustación; medir ΔT en Live Monitor y comprobar caudales. |
| F.24 | Elevación de temperatura demasiado rápida (circulación insuficiente) | Purgar aire, confirmar presión y caudal. Si persiste, revisar bloqueo interno del intercambiador (suciedad/cal) o retorno obstruido. |
| F.75 | No hay salto de presión al arrancar la bomba | Comprobar sensor de presión, aire y caudal. Una obstrucción severa del primario puede impedir el aumento de presión esperado al arranque. |
| F.76 | Protección de sobrecalentamiento del intercambiador primario activada | Revisar cableado/fusible térmico del primario, estado del intercambiador y circulación. Si hay daño del fusible o sobrecalentamientos recurrentes, sustituir/limpiar el primario y resolver la causa hidráulica. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los cámaras de combustión Vaillant GM30-45-004-09
- Referencia de catálogo
- GM30-45-004-09
- Marca
- Vaillant
- Tipo de pieza
- Cámaras de combustión
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Referencia de venta (lectura de placa)
- GM30-45-004-09
- Fabricante del componente
- Giannoni
- Modelo del componente
- GM30-45-004-09 (cámara de combustión + serpentín)
- Referencia OEM Vaillant
- 0020135129 (sustituye a 0020018181)
- Compatibilidad confirmada
- Vaillant ecoTEC pro VMW 226/3-3 (plataforma 3-3; ver listados 0020135129)
- Material del serpentín
- Acero inoxidable (intercambiador primario de condensación)
- Suministro típico OEM
- Incluye juntas y cable adaptador (verifique contenido del lote reacondicionado)
- Peso aprox. conjunto
- ≈7,4 kg (referencia catalográfica)
- Desconectar alimentación eléctrica y cerrar llave de gas antes de cualquier intervención.
- Esperar enfriamiento completo; la cámara de combustión alcanza altas temperaturas.
- Usar SIEMPRE juntas nuevas en puerta/quemador y racores; un solo uso.
- Purgar el circuito con el programa P.0 tras el montaje y cebar el sifón de condensados.
- Comprobar estanqueidad en hidráulica y caja de combustión; prueba de combustión según manual.
- No forzar tornillos de la tapa del intercambiador; respetar pares de apriete del fabricante.
- Si se ha disparado el fusible térmico del primario, localizar y corregir la causa (circulación/cal) antes de reponer.
- No manipular parámetros de gas sin instrumentación y acreditación; verificación por SAT.
Dudas frecuentes sobre los cámaras de combustión GM30-45-004-09
¿Esta pieza sirve para mi ecoTEC pro VMW 226/3-3 en España?
¿Incluye ventilador o solo el intercambiador?
Tengo F.23 y F.24; ¿basta con limpiar o hay que cambiar?
¿Hay que reprogramar la caldera tras cambiar el primario?
