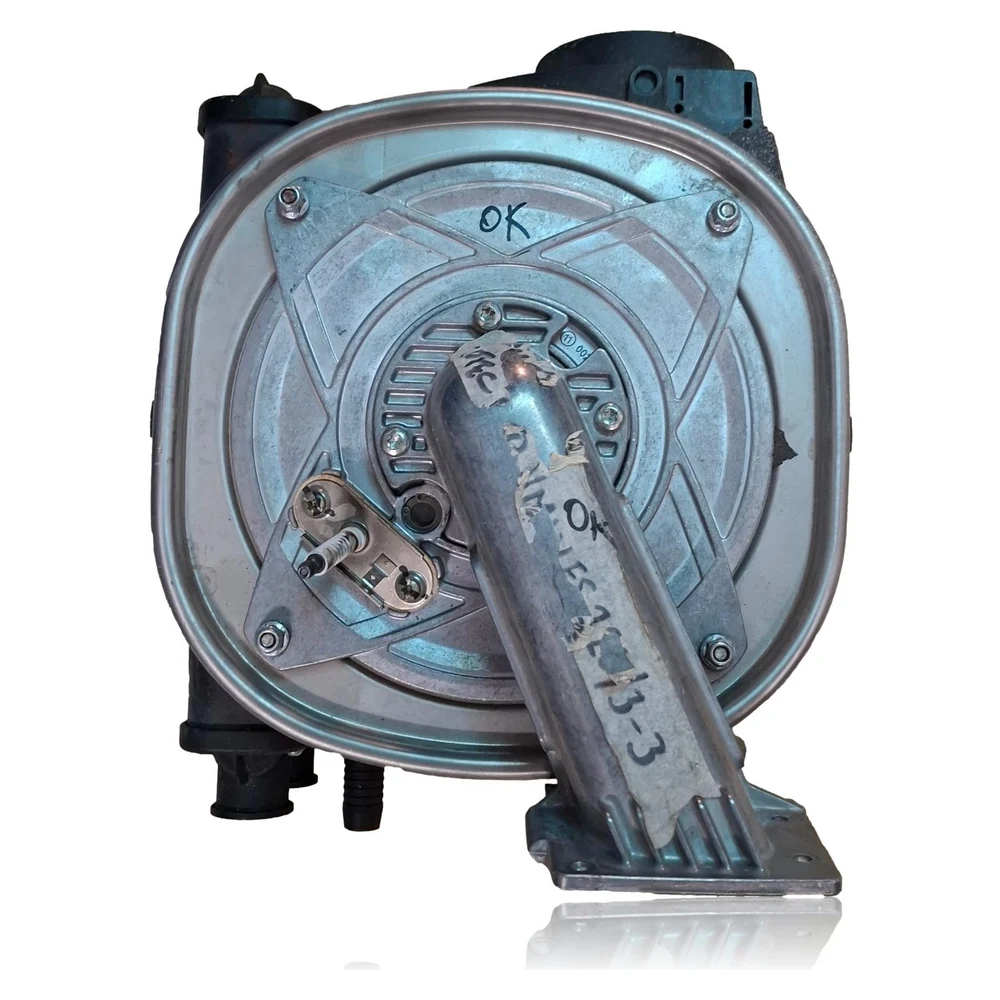

Echangeur Primaire Vaillant VMW 226/3-3 (Giannoni GM30-45-004-09, 0020135129) Ref. GM30-45-004-09
Échangeur primaire de condensation pour Vaillant ecoTEC pro VMW 226/3-3. C'est la chambre de combustion avec serpentin Giannoni qui transfère la chaleur au circuit de chauffage et condense les fumées. Pièce reconditionnée. Équivalent à Vaillant 0020135129 (remplace 0020018181). Pannes typiques : obstruction, fuites ou déclenchement du limiteur thermique (F.76).
- Type de pièce
- Chambres de combustion
- État
- Reconditionné
- Référence catalogue
- GM30-45-004-09
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence GM30-45-004-09
Chambres de combustion avec référence GM30-45-004-09. Deux compatibilités vérifiées : VMW 226/3-3 et VMW 236/3-5.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contraste |
| Vaillant VMW 236/3-5 | ecoTEC pro | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence GM30-45-004-09 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
Symptômes nécessitant un diagnostic dans les chambres de combustion GM30-45-004-09
Symptômes et pannes fréquentes
- 01
Arrêts par surchauffe peu après l'allumage
Cause : Serpentin du primaire partiellement obstrué
Vérifier ΔT aller/retour dans Live Monitor ; s'il est élevé avec un débit correct, suspecter une obstruction du primaire.
- 02
Codes F.22/F.75 récurrents et chute lente de pression
Cause : Microfuite dans l'échangeur ou dans ses joints
Inspection visuelle de la chambre : marques blanchâtres/rouille, goutte à siphon ; essai d'étanchéité à froid.
- 03
Bruits d'ébullition dans la chambre de combustion
Cause : Points chauds par incrustation dans l'échangeur.
Écouter au début du cycle ; vérifier la montée rapide de T (F.24) et ΔT anormal.
- 04
Eau de condensats avec des résidus solides
Cause : Détachement des dépôts internes du primaire
Vérifier le siphon/le parcours des condensats et la présence de particules ; nettoyer et évaluer l'état du circuit primaire.
- 05
Odeur de fumée à l'ouverture du panneau arrière après arrêt pour F.76
Cause : Surchauffe locale du primaire
Ne pas opérer avec le couvercle ouvert ; vérifier le fusible thermique du primaire et l'état de l'isolation.
- 06
Puissance modulante limitée et radiateurs froids avec brûleur actif
Cause : Débit insuffisant en raison d'un primaire sale ou obstrué
Vérifier la pompe, les filtres et le by-pass ; si tout est OK, mesurer ΔT et envisager le nettoyage/le remplacement du primaire.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.22 | Fonctionnement à sec/manque d'eau | Vérifiez la pression (≈1–1,5 bar à froid), purgez l'installation (P.0), vérifiez les fuites. S'il y a des gouttes dans l'échangeur ou des dépôts de calcaire/rouille dans la chambre, le primaire peut être perforé. |
| F.23 | Différence de température aller/retour trop grande | Vérifiez la pompe et les vannes. Si le ΔT s'emballe avec la pompe correcte, suspectez une obstruction du primaire par incrustation ; mesurez le ΔT dans le Live Monitor et vérifiez les débits. |
| F.24 | Élévation de température trop rapide (circulation insuffisante) | Purgez l'air, confirmez la pression et le débit. Si le problème persiste, vérifiez le blocage interne de l'échangeur (saleté/calcaire) ou le retour obstrué. |
| F.75 | Il n'y a pas de saut de pression au démarrage de la pompe. | Vérifier le capteur de pression, d'air et de débit. Une obstruction sévère du circuit primaire peut empêcher l'augmentation de pression attendue au démarrage. |
| F.76 | Protection de surchauffe de l'échangeur primaire activée | Vérifier le câblage/fusible thermique du primaire, l'état de l'échangeur et la circulation. S'il y a des dommages au fusible ou des surchauffes récurrentes, remplacer/nettoyer le primaire et résoudre la cause hydraulique. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche des chambres de combustion Vaillant GM30-45-004-09
- Référence catalogue
- GM30-45-004-09
- SKU interne Uniclima
- CAMCV6X
- Marque
- Vaillant
- Type de pièce
- Chambres de combustion
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Référence de vente (lecture de plaque)
- GM30-45-004-09
- Fabricant du composant
- Giannoni
- Modèle du composant
- GM30-45-004-09 (chambre de combustion + serpentin)
- Référence OEM Vaillant
- 0020135129 (remplace 0020018181)
- Compatibilité confirmée
- Vaillant ecoTEC pro VMW 226/3-3 (plateforme 3-3; voir listes 0020135129)
- Matériau de l'échangeur
- Acier inoxydable (échangeur primaire de condensation)
- Fourniture typique OEM
- Incluez des joints et un câble adaptateur (vérifiez le contenu du lot reconditionné)
- Poids approximatif de l'ensemble
- ≈7,4 kg (référence catalogique)
- Débrancher l'alimentation électrique et fermer la vanne de gaz avant toute intervention.
- Attendre un refroidissement complet ; la chambre de combustion atteint des températures élevées.
- Utiliser TOUJOURS des joints neufs sur la porte/brûleur et les raccords ; usage unique.
- Purgez le circuit avec le programme P.0 après le montage et amorcez le siphon de condensats.
- Vérifier l'étanchéité en hydraulique et le boîtier de combustion ; test de combustion selon le manuel.
- Ne pas forcer les vis du couvercle de l'échangeur ; respecter les couples de serrage du fabricant.
- Si le fusible thermique du primaire a sauté, localisez et corrigez la cause (circulation/cal) avant de le remplacer.
- Ne pas manipuler les paramètres de gaz sans instrumentation et accréditation ; vérification par le SAT.
Questions fréquentes sur les chambres de combustion GM30-45-004-09
Cette pièce est-elle compatible avec mon ecoTEC pro VMW 226/3-3 en Espagne ?
Inclut-il le ventilateur ou seulement l'échangeur ?
J'ai F.23 et F.24 ; suffit-il de nettoyer ou faut-il changer ?
Faut-il reprogrammer la chaudière après avoir changé le primaire ?
