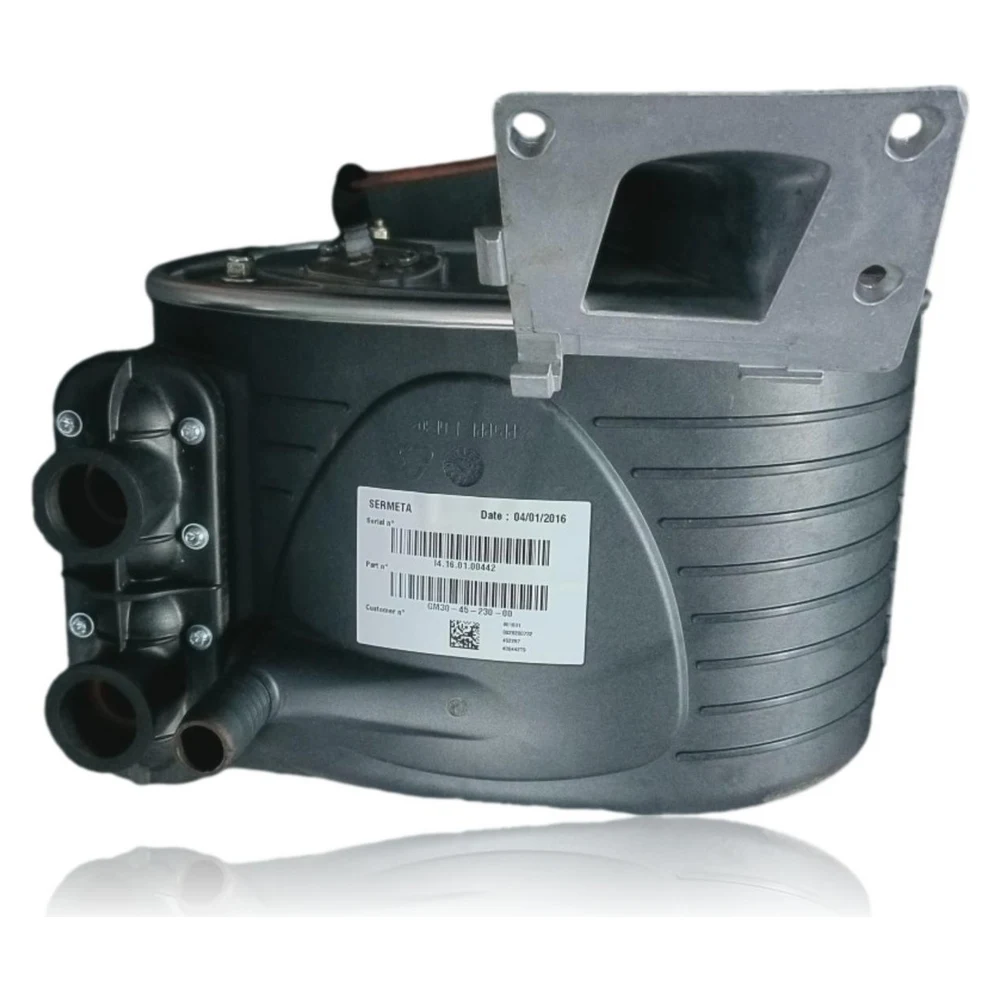

Primärwärmetauscher für die Kondensation Saunier Duval Thema Condens AS 25-A — Sermeta Ref. 14.16.01.00442
Brennkammer/Wärmetauscher für die Kondensation Sermeta für Saunier Duval Thema Condens AS Heizkessel. Überträgt die Wärme vom Brenner auf den Kreislauf und sammelt das Kondensat. Ein Fehler verursacht Leckagen, Übertemperatur oder Zündprobleme. Überprüfen Sie das Typenschild SERMETA 14.16.01.00442 und die Stückliste Ihres Modells vor der Montage.
inkl. MwSt.
Per WhatsApp anfragenWie überprüft man, ob die Referenz 14.16.01.00442 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Brennkammern 14.16.01.00442 beheben.
Häufige Symptome und Störungen
- 01
Säureauslauf an der Unterseite des Boilers oder Rostflecken am Gehäuse/Lüfter
Ursache: Riss/Porosität in der Kammer oder den Dichtungen des Brennmoduls
Visuelle Inspektion mit Taschenlampe; pH des Tropfwassers überprüfen (Kondensat ~3,5–4,0); weißliche Rückstände und Spuren am Ventilator
- 02
Blockierungen durch F.28/F.29 nach mehreren Zündversuchen
Ursache: Abfluss von Kondensat aus dem Wärmetauscher verstopft oder Kammer überflutet
Siphon und Rohr entleeren/reinigen; Wasser in den Sammler gießen, um den freien Durchfluss zum Abfluss zu überprüfen.
- 03
Übertemperatur- oder ΔT-Fehler (F.23/F.24) mit Geräuschen von Blasenbildung
Ursache: Interne Verstopfung des Primärkreislaufs durch Schlamm oder Ablagerungen
ΔT bei Vor- und Rücklauf bei verschiedenen Leistungen messen; wenn anormal mit korrekter Pumpe, kontrollierte chemische Reinigung durchführen oder ersetzen.
- 04
Geruch nach Verbrennung oder Kondensatspuren in der Nähe der Verbindung Ventilator‑Kammer
Ursache: Verzogene Dichtung zwischen Kammer und Ventilator oder lockere Schraubverbindungen
Vorderer Ausbau, Überprüfung der Dichtungsringe/Flachdichtungen und Nachziehen mit dem vom Hersteller angegebenen Drehmoment (Dichtungen ersetzen)
- 05
F.42 nach Eingriff in den Brennblock
Ursache: Widerstand der Kodierung des Wärmetauschers nicht angeschlossen/inkorrekt
Überprüfen Sie das Codierungs-Maß des Wärmetauschers und die Werte im Diagnosemodus gemäß Handbuch.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.28 | Fehler beim Anlauf: fehlgeschlagene Zündung | Überprüfen Sie die Gasversorgung/-druck, die Elektrode und den Erdungsanschluss. Reinigen Sie den Siphon und die Kondensatschläuche; eine Ansammlung in der Kammer kann die Flamme ersticken. Wenn das Problem weiterhin besteht, überprüfen Sie auf Verstopfungen oder Leckagen im Wärmetauscher/Modul. |
| F.29 | Betriebsstörung: fehlgeschlagene Zündversuche | Überprüfen Sie die Abgasrückführung und -abführung; reinigen Sie den Kondensatablauf. Eine überflutete Kammer oder defekte Dichtungen können die Verbrennung während des Zyklus unterbrechen. |
| F.32 | Störung: Gebläse | Überprüfen Sie den Stecker und die Drehung des Ventilators. Wenn es Kondensatspuren am Ventilator gibt, überprüfen Sie die Dichtheit zwischen Kammer und Ventilator sowie den Abfluss des Wärmetauschers. |
| F.68 | Fehler im Flammensignal (instabil) | Überprüfen Sie das Luft/Gas-Gemisch und die Zündung. Reinigen Sie den Kondensatablauf; Turbulenzen oder Stau in der Kammer beeinträchtigen die Ionisation. |
| F.23 | Sicherheitsabschaltung: übermäßige Temperaturschwankung | Entleeren Sie die Installation und überprüfen Sie die Pumpe. Wenn ΔT weiterhin hoch ist, überprüfen Sie Ablagerungen/Schlamm im Primärkreis; möglicherweise ist eine chemische Reinigung oder ein Austausch erforderlich. |
| F.24 | Sicherheitsabschaltung: zu schneller Temperaturanstieg | Überprüfen Sie den Durchfluss und die Luft im Kreislauf. Ein teilweise verstopfter Primärkreis verursacht einen schnellen Anstieg der Temperatur; Inspektion und Reinigung/Ersetzung. |
| F.83 | Änderung der Vorlauf-/Rücklauftemperatur unzureichend beim Starten | Mit P.01 in Betrieb, wenn sich die Tª nicht ändert, bestätigen Sie den Durchfluss und die Sensoren. Ein verstopfter Primärkreis reduziert den Wärmeaustausch. |
| F.42 | Fehler der Codierungswiderstand (möglich mit F.70) | Überprüfen Sie den Codierungswiderstand im Kabelbaum des Wärmetauschers und dessen Stecker. Wenn das Modul ersetzt wurde, montieren Sie den richtigen Kabelbaum. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Brennkammern Saunier Duval 14.16.01.00442
- Katalogreferenz
- 14.16.01.00442
- Marke
- Saunier Duval
- Teileart
- Brennkammern
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Typ
- Brennkammer / monoblock Primärwärmetauscher für Kondensation
- Hersteller_Bauteil
- Sermeta
- ref_pieza_en_placa
- 14.16.01.00442
- Zustand
- Generalüberholt
- familie_heizkessel_ziel
- Saunier Duval Thema Condens AS (offizielle Stückliste überprüfen)
- leistungsbereich_der_zugehörigen_heizung (AS 25-A, 50/30 °C)
- 6,6–26,7 kW
- kategorie_gas_kessel_zugehörig
- II2H3P
- spannung_frequenz_versorgung_heizung
- 230 V, 50 Hz
- Gas- und Stromabschaltung vorher. Warten Sie, bis das Gerät abgekühlt ist.
- Schließen Sie die Ventile und entlüften Sie den Kreislauf; leeren und reinigen Sie den Kondensat-Siphon vor und nach dem Eingriff.
- Verwenden Sie immer neue Dichtungen (Einweg) und beachten Sie die vom Hersteller angegebenen Anzugsmomente und Reihenfolgen.
- Nach der Montage: Dichtheitsprüfung für Gas/Wasser, Überprüfung der Verbrennung (CO₂) und Abwesenheit von Kondensat-Leckagen.
- Respektieren Sie die ursprüngliche Abgasführung und die Luftansaugungen; behindern Sie nicht den Kondensatablauf.
- Parametrierung und Überprüfung mit Diagnosescodes nach dem Austausch; löschen Sie den Fehlergedächtnis und validieren Sie die Funktion.
Häufige Fragen zu den Brennkammern 14.16.01.00442
Wie kann ich bestätigen, dass es für meine Thema Condens AS geeignet ist?
Habe ich F.28/F.29. Ist immer der Wärmetauscher?
Kann ich den Wärmetauscher reinigen, anstatt ihn zu wechseln?
Muss nach dem Austausch etwas eingestellt werden?
