Luftdruckschalter Honeywell Saunier Duval Isofast F28E Ref. S5744000

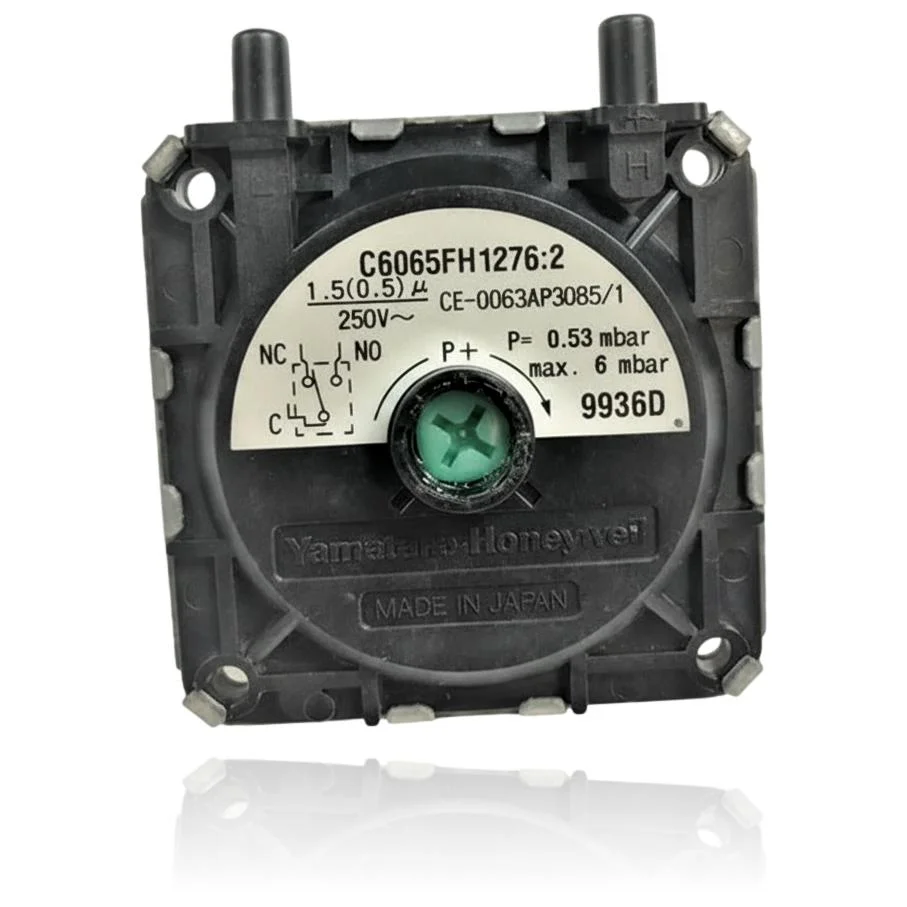

Luftdruckschalter Honeywell (aufgedruckt Yamatake-Honeywell), Modell C6065FH1276:2, für Saunier Duval Heizkessel der Serien Isofast, Isomax, Isotwin, Opalia und Themafast. Er kontrolliert den Luft-/Abgasdruck und ermöglicht das Einschalten des Brenners, wenn der korrekte Wert erkannt wird. Hergestellt in Japan. Die Katalogreferenz S5744000 wurde auch einem physisch anders gestalteten Teil zugewiesen; überprüfe, ob sie zu deiner Einheit passt.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- S5744000
- Garantie
- 1 Jahr
Saunier Duval Kessel, die mit der Referenz S5744000 kompatibel sind
Druckschalter mit der Referenz S5744000. Zwei bestätigte Kompatibilitäten: Isofast F 28 E und Isofast F 28 E1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Isofast F 28 E | Isofast | Kontrastiert |
| Saunier Duval Isofast F 28 E1 | Isofast | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S5744000 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5744000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter S5744000 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel zündet nicht und blockiert sofort, nachdem der Ventilator gestartet ist.
Ursache: Der Druckschalter muss bestätigen, dass genügend Zug in der Abgasführung vorhanden ist, bevor er die Zündung erlaubt.
Überprüfen Sie, ob das Abgasrohr nicht verstopft, geknickt oder mit einem abgedeckten Außenterminal versehen ist.
- 02
Mehrere Neustarts erfolgen hintereinander mit einer leuchtenden Anomalieanzeige.
Ursache: Jeder fehlgeschlagene Versuch, den richtigen Druck zu erkennen, führt dazu, dass die Steuerungseinheit einen erneuten Versuch unternimmt und das Gerät schließlich blockiert.
Überprüfen Sie die Länge und den Zustand des Abgasrohrs; eine Installation mit langen Abschnitten kann die Messung beeinträchtigen.
- 03
Der Fehler tritt vor allem auf, wenn es windig ist oder regnet.
Ursache: Äußere Bedingungen können den Druck im Abgasrohr verändern und ihn aus dem Bereich bringen, den der Druckschalter als gültig betrachtet.
Notieren Sie, ob die Blockierung mit schlechtem Wetter zusammenfällt, bevor Sie das Teil als defekt betrachten.
- 04
Der Fehler tritt direkt nach einer Reinigung oder Überprüfung des Abgasrohrs auf.
Ursache: Ein falsch wieder eingesetztes Rohr verhindert, dass der Druckschalter den tatsächlichen Druck des Systems erhält.
Überprüfen Sie die Anschlüsse der Silikonschläuche am Druckschalter nach jeder Manipulation des Abgasrohrs.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 02 | Fehler beim Durchfluss/Luftzug (Rauchgassicherheit). | Der Luftdruckwächter schaltet beim Anlaufen des Gebläses nicht um (beschädigte Membran/Kontakte, verstopfte Anschlussschläuche oder schlechte Verbindung), sodass die Leiterplatte das Fehlen von Unterdruck erkennt und die Luftstörung auslöst; mit dem Multimeter die Durchgängigkeit des Druckwächters (Klemmen Pr) während des Anlaufs messen und die Druck- und Abgasleitung überprüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Saunier Duval S5744000
- Katalogreferenz
- S5744000
- SKU intern Uniclima
- PREISO28E
- Marke
- Saunier Duval
- Teileart
- Druckschalter
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller
- Honeywell (Yamatake-Honeywell)
- Komponentencode
- C6065FH1276:2
- Druckeinstellung
- P= 0,53 mbar (max. 6 mbar)
- Berührungsspannung
- 250V~
- CE-Zertifizierungscode
- CE-0063AP3085/1
- Datum-/Chargencode
- 9936D
- Herstellungsort
- HERGESTELLT IN JAPAN
- Dieses Teil unterscheidet sich physisch von anderen auf demselben Arbeitsblatt: Es handelt sich um einen pneumatischen Druckschalter mit schwarzem Gehäuse von Yamatake-Honeywell, MADE IN JAPAN, während andere Einheiten in dieser Kategorie ein anderes rundes Gehäuse haben.
Häufige Fragen zum Druckschalter S5744000
Wer stellt den Luftdruckschalter Honeywell Saunier Duval Isofast F28E her?
Ist dieser Druckschalter für Luft oder Wasser?
Wie viele Modelle sind mit dem Luftdruckschalter Honeywell Saunier Duval Isofast F28E kompatibel?
Welche Störung behebt dieser Druckschalter im Isofast F 28 E Heizkessel?
Was ist die Referenz dieses Druckschalters?
Welcher dokumentierte Fehlercode ist mit diesem Druckschalter verbunden?
