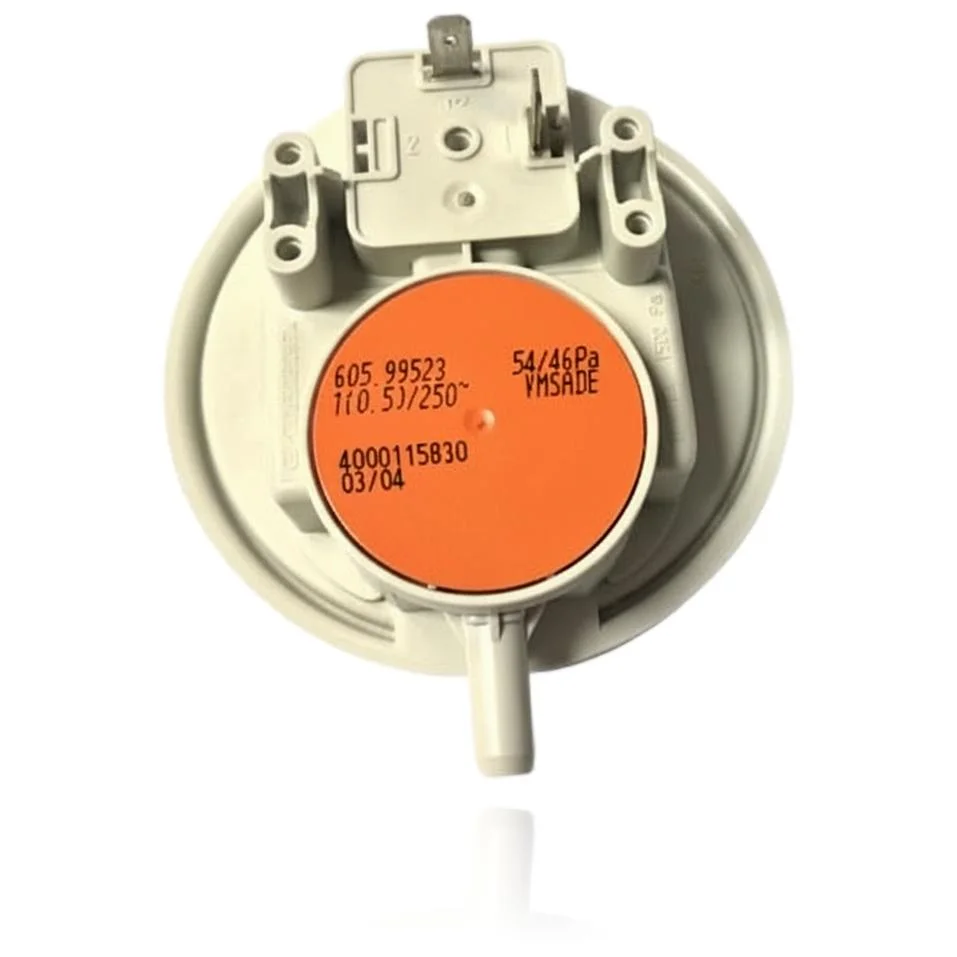

Luftdruckschalter Saunier Duval Isofast F28 E2 Ref. S5744000
Wenn die Heizung startet, überwacht der Luftdruckschalter Saunier Duval Isofast F28 E2 den Luftdruck und stellt sicher, dass alles ordnungsgemäß funktioniert. Wenn dieses Bauteil ausfällt, wirst du feststellen, dass der Kessel nicht startet oder blockiert, obwohl der tatsächliche Druck korrekt ist, und der Fehlercode 02: Fehler beim Durchfluss/Luftabzug erscheinen kann. Dieser Druckschalter ist kompatibel mit Modellen der Isofast-Serie, wie dem Isofast F 28 E und dem Isofast F 28 E1, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob er im Falle von Fehlern oder Blockaden beim Start des Kessels ersetzt werden muss.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- S5744000
- Garantie
- 1 Jahr
Saunier Duval Kessel, die mit der Referenz S5744000 kompatibel sind
Druckschalter mit der Referenz S5744000. Zwei bestätigte Kompatibilitäten: Isofast F 28 E und Isofast F 28 E1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Isofast F 28 E | Isofast | Kontrastiert |
| Saunier Duval Isofast F 28 E1 | Isofast | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S5744000 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5744000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter S5744000 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet, der Abzug dreht sich, stoppt jedoch, bevor die Flamme austritt.
Ursache: Der Druckschalter schließt den Kontakt nicht, obwohl der Abluftventilator Druck erzeugt, und die Steuerung glaubt, dass nicht genügend Zug vorhanden ist.
Überprüfen Sie, ob das Silikonschlauch zwischen dem Druckschalter und dem Abluftventilator nicht durchstochen, geknickt oder getrennt ist.
- 02
Auf dem Display erscheint ein Fehlercode für Belüftung oder Druckschalter, und es muss zurückgesetzt werden, damit er es erneut versucht.
Ursache: Es ist die Sicherheitsantwort der Steuerung, wenn der Luftdruckschalter den Druck während der Vorlaufzeit nicht bestätigt.
Überprüfen Sie mit einem Multimeter, ob der Druckschalter den Kontakt schließt, während der Abluftventilator läuft, bevor Sie ihn wechseln.
- 03
Der Abzug funktioniert gut, aber der Brenner springt nicht an.
Ursache: Der Druckschalter fungiert als Filter zwischen dem Abzug und der Zündung; wenn die Membran beschädigt ist, schaltet er nicht um, obwohl genügend Druck vorhanden ist.
Überprüfen Sie auch das Abgasrohr auf Verstopfungen (verstopfter Anschluss, Nest, Eis), bevor Sie das Teil wechseln.
- 04
Der Fehler tritt vor allem bei Wind oder an kalten Tagen auf, und manchmal zündet der Kessel ohne Probleme.
Ursache: Ein Druckschalter am Ende seiner Lebensdauer kann intermittierend ausfallen, je nach dem Widerstand, den der Abluftventilator im Kanal findet.
Notiere, ob der Fehler mit diesen Bedingungen übereinstimmt, bevor du das Teil als defekt betrachtest.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 02 | Fehler beim Durchfluss/Luftzug (Rauchgassicherheit). | Der Luftdruckwächter schaltet beim Anlaufen des Gebläses nicht um (beschädigte Membran/Kontakte, verstopfte Anschlussschläuche oder schlechte Verbindung), sodass die Leiterplatte das Fehlen von Unterdruck erkennt und die Luftstörung auslöst; mit dem Multimeter die Durchgängigkeit des Druckwächters (Klemmen Pr) während des Anlaufs messen und die Druck- und Abgasleitung überprüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Saunier Duval S5744000
- Katalogreferenz
- S5744000
- SKU intern Uniclima
- PIF28E2
- Marke
- Saunier Duval
- Teileart
- Druckschalter
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Schaltdruck
- 54/46 Pa
- Elektrische Kontakte
- 1(0,5) A / 250 V~
- Fabrikcode (Etikett)
- 605.99523
- Herstellerinterner Code
- 4000115830
- Chargencode
- VMSADE
- Herstellungsdatum
- 03/04
- Dieses Teil ist identisch, sowohl in der Herstellernummer als auch in der internen Nummer, mit dem, was für die Isomax C28 E2 (SKU PIC28E2) verkauft wird; nur die Charge und das Herstellungsdatum ändern sich.
Häufige Fragen zum Druckschalter S5744000
Bei welchem Druck schaltet der Druckschalter der Saunier Duval Isofast F28 E2 (Ref. S5744000)?
Welche Modelle sind mit dem Druckschalter Ref. S5744000 kompatibel?
Welche elektrischen Kontakte hat der Druckschalter der Isofast F28 E2?
Wie viele Kesselmodelle sind mit dem Druckschalter PIF28E2 kompatibel?
Welcher dokumentierte Fehlercode gehört zu diesem Druckschalter?
