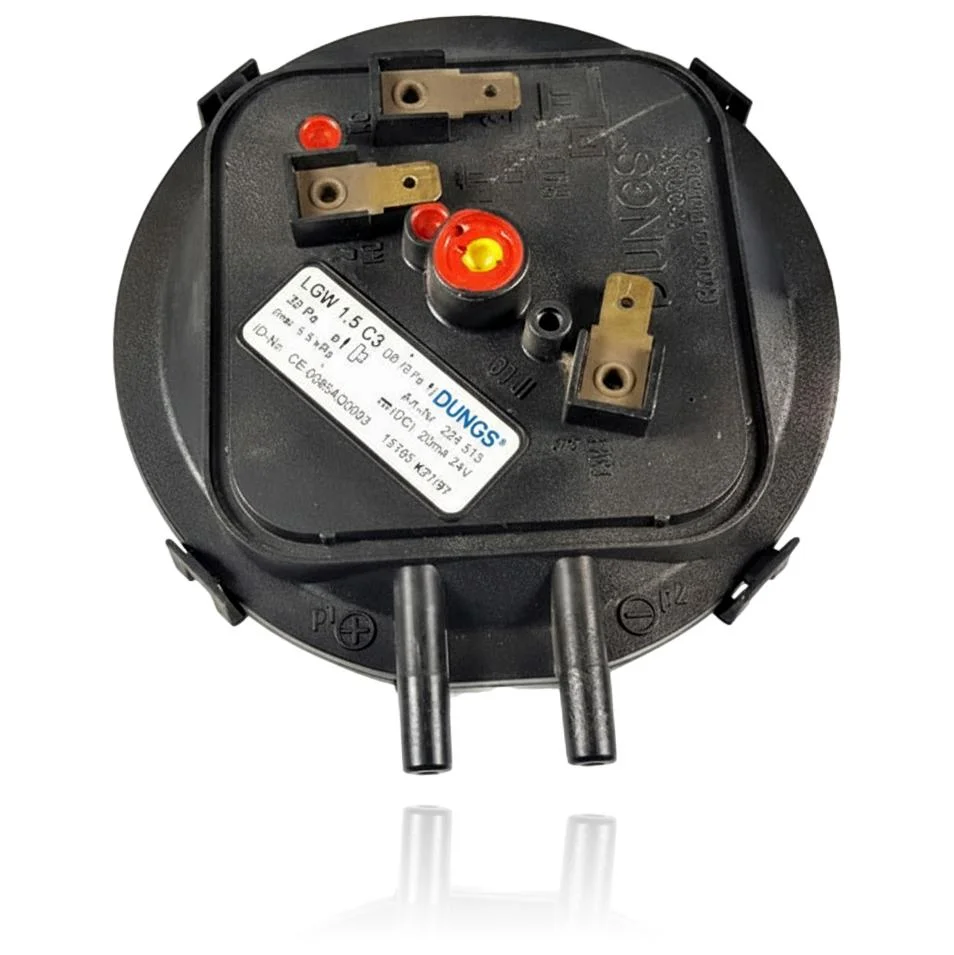

Luftdruckwächter Fagor Ecocompact FEE 20 1N Dungs LGW 1,5 C3 Ref. MU0837600

Fagor-Kessel kompatibel mit der Referenz MU0837600

Druckschalter mit der Referenz MU0837600. 17 geprüfte Kompatibilitäten: FE 20 E-1 N und FE 20 E GLP.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. MU0837600 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz MU0837600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Druckschalter MU0837600 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und auf dem Display erscheint ein Fehler, der mit dem Luftkreis verbunden ist.

  Ursache: Der Druckschalter sendet nicht das richtige Drucksignal, um den Gasdurchfluss zu ermöglichen.

  Überprüfen Sie vor dem Austausch des Teils, ob das Rohr, das den Ventilator mit dem Druckschalter verbindet, nicht eingeklemmt, gebogen oder getrennt ist.

• 02

  Der Fehler oder die Blockade des Ventilators tritt wiederholt auf, selbst nachdem die Heizung mehrmals zurückgesetzt wurde.

  Ursache: Der Druckschalter schließt den Kontakt nicht zuverlässig bei jedem Versuch, weshalb die Sperre sich wiederholt.

  Überprüfen Sie den Ansaugfilter, falls der Kessel einen hat, da ein verschmutzter Filter auch den Druck reduziert, der zum Druckschalter gelangt.

• 03

  Der Kessel bleibt nach dem Zündversuch einige Sekunden lang hängen und blockiert dann.

  Ursache: Der Druckschalter benötigt lange, um den Kontakt zu schließen, oder schließt ihn nur schwach, und die Steuerungseinheit erschöpft die Wartezeit und blockiert aus Sicherheitsgründen.

  Überprüfen Sie, ob sich Feuchtigkeit oder Wasser in den Silikonschläuchen angesammelt hat, insbesondere wenn der Kessel ein Brennwertkessel ist.

• 04

  Der Ventilator funktioniert normal, aber die Fernbedienung oder das Display zeigen weiterhin den Luftfehler an.

  Ursache: Der Druckschalter informiert die Platine nicht, dass der Druck korrekt ist, obwohl der Ventilator einwandfrei arbeitet.

  Wenn möglich, messe die Kontinuität im Druckschalter mit einem Multimeter, wenn der Ventilator im Betrieb ist, um zu bestätigen, ob der Kontakt schließt.

Fehlercodes von Fagor, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Druckschalters Fagor MU0837600

Katalogreferenz

MU0837600

SKU intern Uniclima

PCFEE201N

Marke

Fagor

Teileart

Druckschalter

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Dungs (Karl Dungs GmbH & Co. KG)

Modell/Art-Nr

LGW 1,5 C3, Art-Nr 224 513

Ausgangsstrom

I(DC) 20mA 24V

ID-Nr. CE

CE-0085AQ0003
