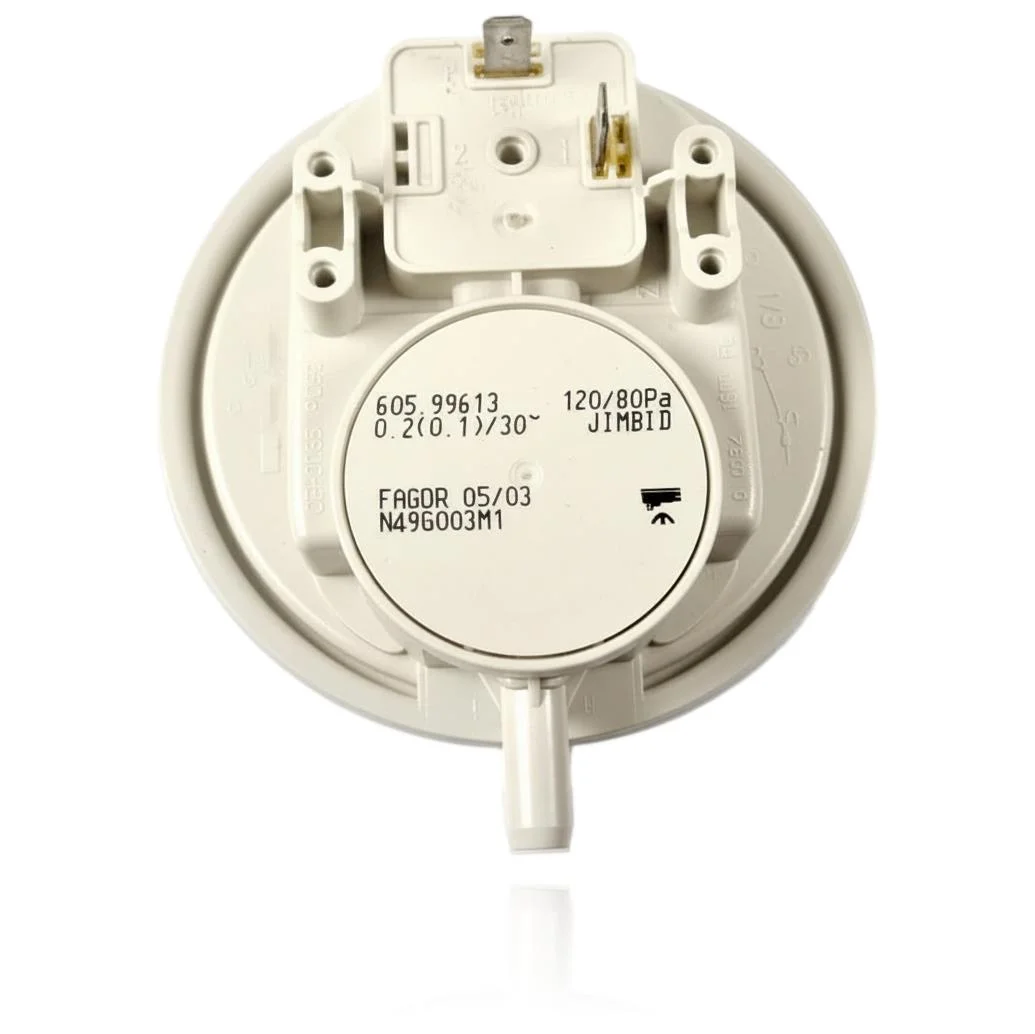

Luftdruckschalter Fagor CE 20E 1N Ref. MU1289600
Die Fagor CE 20E Heizkessel verwenden den Fagor CE 20E 1N Luftdruckschalter, der dafür verantwortlich ist, den Luft- oder Wasserdruck zu überwachen und den Betrieb des Heizkessels zu autorisieren. Wenn dieses Bauteil ausfällt, kann es sein, dass der Heizkessel nicht startet oder blockiert, selbst wenn der tatsächliche Druck korrekt ist, und den Fehlercode F2: Blockierung durch Luftdruckschalter anzeigt. Dieser Druckschalter ist kompatibel mit Modellen wie CE 20E 1N, CE 20E 1 GLP und mehreren Modellen der Serie FEB 20E, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob er ersetzt werden muss, wenn Probleme beim Starten oder Blockieren des Heizkessels auftreten.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- MU1289600
- Garantie
- 1 Jahr
Fagor-Kessel kompatibel mit der Referenz MU1289600
Druckschalter mit der Referenz MU1289600. Neun nachgewiesene Kompatibilitäten: CE 20E 1N und CE 20E 1 GLP.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Fagor CE 20E 1N | Fagor CE 20E (Vertrag / Serie CE20E) | Kontrastiert |
| Fagor CE 20E 1 GLP | Fagor CE 20E (Vertrag / Serie CE20E) | Kontrastiert |
| Fagor FEB 20E 1N | Fagor FEB 20E (Ecoplus / Serie FEB20E) | Kontrastiert |
| Fagor FEB 20E 1G | Fagor FEB 20E (Ecoplus / Serie FEB20E) | Kontrastiert |
| Fagor FEB 20E F 1N | Fagor FEB 20E (Ecoplus / Serie FEB20E) | Kontrastiert |
| Fagor FEB 20E F 1GLP | Fagor FEB 20E (Ecoplus / Serie FEB20E) | Kontrastiert |
| Fagor FEB 20E H 1N | Fagor FEB 20E (Ecoplus / Serie FEB20E) | Kontrastiert |
| Fagor FEB 20E UK 1N | Fagor FEB 20E (Ecoplus / Serie FEB20E) | Kontrastiert |
| Fagor FEB 20E UK 1PR | Fagor FEB 20E (Ecoplus / Serie FEB20E) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. MU1289600 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz MU1289600 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter MU1289600 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Abzug funktioniert, aber der Brenner zündet nicht.
Ursache: Der Druckschalter schließt den Kontakt nicht, um den Gasfluss zu ermöglichen, da er den richtigen Luftdruck nicht erkennt.
Überprüfen Sie, ob das Silikonröhrchen am Abzugshaube an beiden Enden richtig sitzt und keine Risse aufweist.
- 02
Der Kessel blockiert mit eingeschaltetem Ventilator, ohne Funken zu erzeugen.
Ursache: Dies geschieht, wenn der Druckschalter den Zug nicht innerhalb der Zeit validiert, die die Steuerungseinheit erwartet, bevor sie versucht, zu zünden.
Überprüfen Sie den Luftansaugfilter oder -gitter, falls der Heizkessel einen hat: Ein verschmutzter Eingang verhindert das Erreichen des Minimaldrucks.
- 03
Der Startfehler ist nicht konstant: manchmal zündet er gut und manchmal blockiert er.
Ursache: Ein Kontakt, der ausfällt, schaltet nicht immer am gleichen Druckpunkt, sodass das Ergebnis bei jedem Versuch variiert.
Reinigen und überprüfen Sie die elektrischen Verbindungen des Druckschalters, bevor Sie ihn ersetzen: ein schlechter Kontakt in der Verkabelung kann ähnliche Symptome verursachen.
- 04
Der Fehler tritt vor allem bei starkem Wind oder schlechtem Wetter auf.
Ursache: Der Wind kann den Druck beeinflussen, den der Druckschalter lesen muss, um den Kontakt in Anlagen mit freiliegendem Abgasanschluss zu schließen.
Notiere, ob der Fehler mit windigen Tagen übereinstimmt: Wenn ja, überprüfe den Rauchabzug und seinen Schutz, bevor du das Teil wechselst.
Fehlercodes von Fagor, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F2 | Störabschaltung durch den Luftdruckwächter: Beim Anlaufen wird die korrekte Zirkulation/der korrekte Zustand des Druckwächters nicht erkannt. | Der Luftdruckwächter ändert seinen Zustand nicht (interner Defekt, verstopfte Schläuche oder vertauschte Anschlüsse), sodass die Leiterplatte fehlenden Abzug erkennt; Durchgang COM‑NO bei laufendem Gebläse prüfen und den Druckstutzen sowie die Schläuche überprüfen/aussaugen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Fagor MU1289600
- Katalogreferenz
- MU1289600
- SKU intern Uniclima
- PFCCE20E1N
- Marke
- Fagor
- Teileart
- Druckschalter
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Basiscode
- 605.99613
- Schaltverzögerung (Öffnen/Schließen)
- 120/80 Pa
- elektrische Ladung
- 0,2(0,1) A / 30V~
- Los
- JIMBID
- Marke und Datum auf dem Teil gedruckt
- FAGOR 05/03
- Teilenummer (Hauptablesung)
- N49G003M1
- Teilenummer (alternative Lesung, überprüfen)
- N496003M1
Häufige Fragen zum Druckschalter MU1289600
Gilt dieser Druckschalter für die Fagor FEB20EH1N?
Welche Störung wird durch den Austausch des Druckschalters der Fagor CE20E1N behoben?
Welche elektrische Last kann der Druckschalter MU1289600 von Fagor CE20E1N tragen?
