Drucksensor Saunier Duval — Isofast, Isomax, ThemaCondens, ThemaFast, Themaclassic — Cod. 0020016532

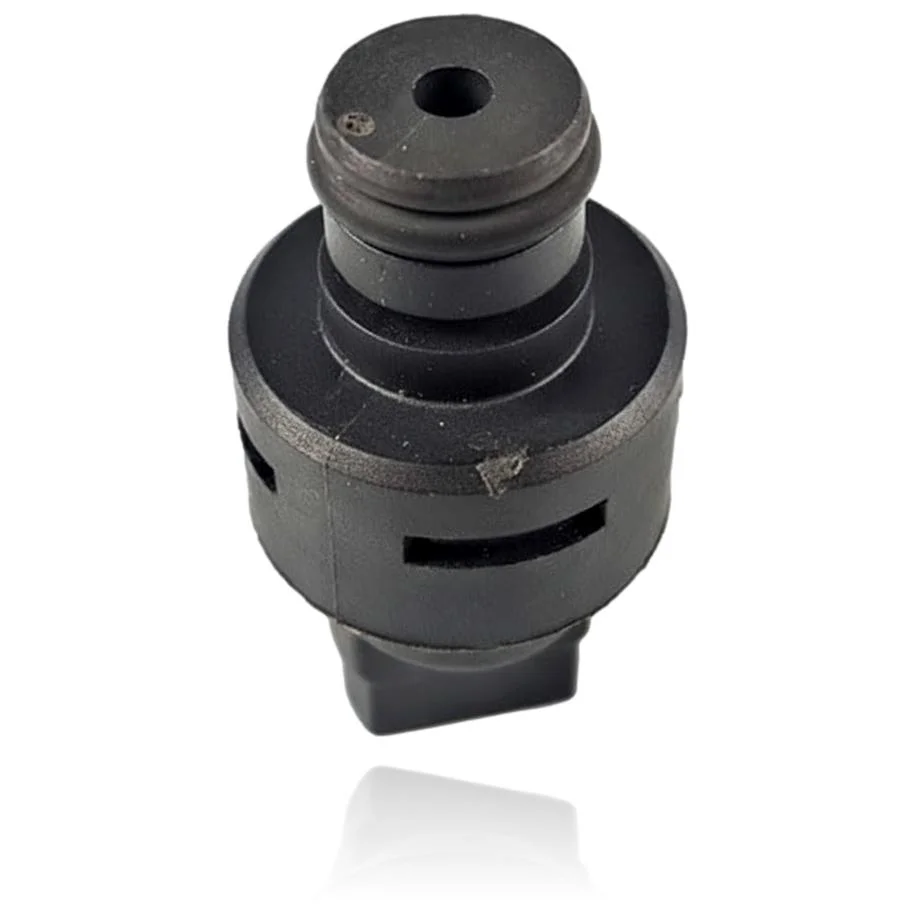

Der Drucksensor Saunier Duval ist ein Sensor, der den Wasserdruck im Kreislaufsystem der Kessel Isofast, Isomax, ThemaCondens, ThemaFast und Themaclassic misst. Seine Funktion besteht darin, die Druckmessung an die Steuerplatine zu senden, was einen ordnungsgemäßen Betrieb des Systems ermöglicht. Bei einem Ausfall kann der Benutzer fehlerhafte Messwerte und Störungen aufgrund eines falschen Druckmangels bemerken, wobei der Fehlercode F9 erscheinen kann. Dieser Sensor ist kompatibel mit Modellen wie dem F 25 E, C 25 E, F 30 E, C 24 E1 und F 24 E1, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome oder Fehler festgestellt werden.
- Teileart
- Drucksensoren
- Zustand
- Generalüberholt
- Katalogreferenz
- S5720500
- Garantie
- 1 Jahr
Mit der Referenz S5720500 kompatible Saunier Duval Heizkessel
Drucksensor mit der Referenz S5720500. Sechs nachgewiesene Kompatibilitäten: F 25 E und C 25 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Kontrastiert |
| Saunier Duval C 25 E | ThemaClassic | Kontrastiert |
| Saunier Duval F 30 E | ThemaClassic | Kontrastiert |
| Saunier Duval C 24 E1 | ThemaClassic | Kontrastiert |
| Saunier Duval F 24 E1 | ThemaClassic | Kontrastiert |
| Saunier Duval F 35 E | Isofast | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. S5720500 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720500 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Drucksensor S5720500 erfordern
Der Drucksensor misst den Wasserdruck für die Elektronik. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Das Display zeigt einen anderen Druck als das analoge Manometer des Heizkessels an.
Ursache: Der Drucksensor sendet ein falsches Signal an die Steuerung, was die digitale Anzeige beeinträchtigt.
Vergleichen Sie die digitale Ablesung mit dem Zeigermanometer des Boilers im kalten Zustand; wenn es einen merklichen Unterschied gibt, könnte der Sensor defekt sein.
- 02
Der Kessel blockiert aufgrund von Druckmangel, obwohl Sie den Kreislauf kürzlich entlüftet und aufgefüllt haben.
Ursache: Der Sensor zeigt der Steuerung einen niedrigeren Druck als den tatsächlichen an, was zu einem Sicherheitsabschaltung führt.
Entlüften Sie die Heizkörper und überprüfen Sie am analogen Manometer, ob der tatsächliche Druck im geeigneten Bereich liegt, bevor Sie den Sensor wechseln.
- 03
Der Kessel schaltet sich selbstständig ein und aus und zeigt intermittierend einen Druckfehler an, ohne ein klares Muster.
Ursache: Ein schlechter Kontakt im Stecker oder in der Verkabelung des Sensors führt zu fehlerhaften Messwerten, die von der Steuerungseinheit als Fehler interpretiert werden.
Stelle sicher, dass der Stecker des Sensors gut befestigt und frei von Korrosion ist, bevor du das Teil austauschst.
- 04
Die Druckanzeige auf dem Bildschirm schwankt stark, ohne dass du das Füllventil betätigt hast oder sichtbare Lecks vorhanden sind.
Ursache: Ein defekter Sensor kann ungenaue Signale senden, die keine realen Änderungen im Stromkreis widerspiegeln.
Registriere die Messung zu verschiedenen Tageszeiten; wenn sie plötzlich ohne Zusammenhang mit der Nutzung des Heizkessels schwankt, könnte das Problem im Sensor liegen.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F9 | Störung des Wasserdrucksensors. | Der Druckwandler S5720500 liefert ein fehlendes/außerhalb des Bereichs liegendes Signal oder erreicht die Leiterplatte nicht, die Elektronik interpretiert einen anormalen Druck und blockiert mit F9; prüfen Sie durch Messen des Sensorsignals und des Kabelbaums/der Verkabelung und durch Abgleich mit einem externen Manometer. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Drucksensors Saunier Duval S5720500
- Katalogreferenz
- S5720500
- SKU intern Uniclima
- CPSDTF24E
- Marke
- Saunier Duval
- Teileart
- Drucksensoren
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Teilenummer (Markierung auf dem Etikett)
- 0020016532
- Herstellungscharge (Fragment, durch den Rahmen abgeschnitten)
- LOT : 080679... (das Ende der Nummer ist nicht im Bild)
- Der Code 0020016532 ist identisch mit dem auf dem Datenblatt CPTCF24 gelesenen; es könnte sich um dasselbe physische Bauteil handeln, obwohl es für verschiedene Kessel-Listen verkauft wird.
Häufige Fragen zum Drucksensor S5720500
Ist dieser Drucksensor für die Saunier Duval Isofast F28E geeignet?
Wann muss dieser Kollektor in einem Saunier Duval ThemaFast C25 gewechselt werden?
Stimmt der Code 0020016532 dieses Teils mit dem einer anderen Karte im Katalog überein?
Ersatzteile für Saunier Duval ThemaClassic
